基本定義

階・軸の設定

RESP-Dではモデル新規作成時、階数およびスパン数を設定することからモデルを作成します。
「新規部材を生成する」の指定をOFFにしなければ、すべてのスパンに柱梁が配置されたモデルを新規生成します。 RESP-Dの操作体系は部材の追加よりも削除・変更が行いやすいようになっているため、基本的にはONにしておくことを推奨しています。

また、RESP-Dでモデルを新規生成した場合、設定した階数に応じた仮定断面が初期断面として設定されます。 したがって、規模を指定して新規生成するだけで、おおむね許容応力度による断面検定結果が1.0に近いモデルが生成されます。

メニュー「基本事項」から「階・軸の設定」を選択すると、スパン長や階高を設定できます。
なお、RESP-Dでは意匠階高、構造階高をそれぞれ別途入力するか、梁天から構造芯までの距離を入力する必要があります。

意匠階高と構造階高を直接入力した場合、梁せいの中央が構造芯と一致するようなモデルとして認識されます。したがって、梁に接続する上下柱のフェイス位置は同一の上下で値となります。これを変更する場合、梁ごとのプロパティで高さ方向移動量を設定する必要があります。

梁天から構造芯までの距離を入力した場合、上側柱のフェイスは梁天から構造芯までの距離となり、下側柱のフェイスは残りの梁せいとなります。

荷重拾いなどの計算は意匠階高、構造解析モデルの座標は構造階高を用いて計算されます。

階・軸の追加と削除

メニュー「基本事項」から「階・軸の追加と削除」を選択すると、以下のメニューが選択できます。

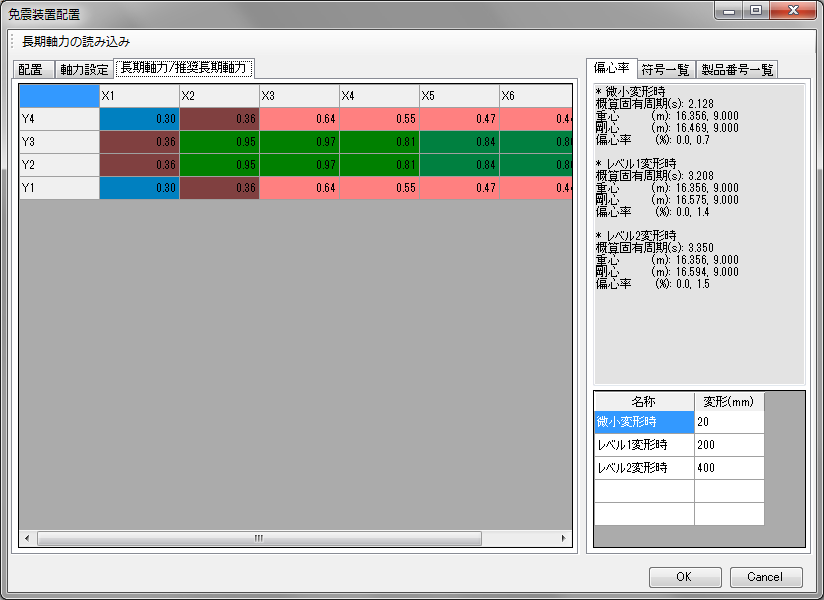

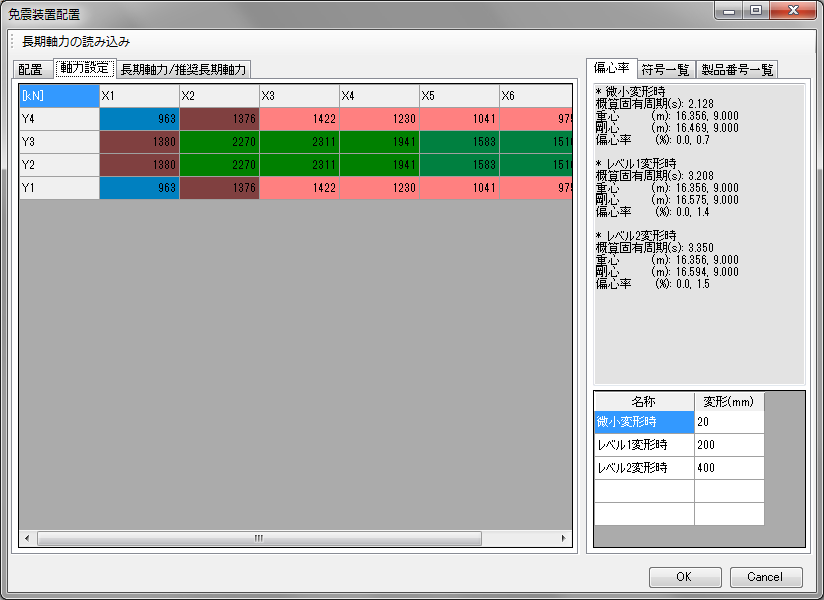

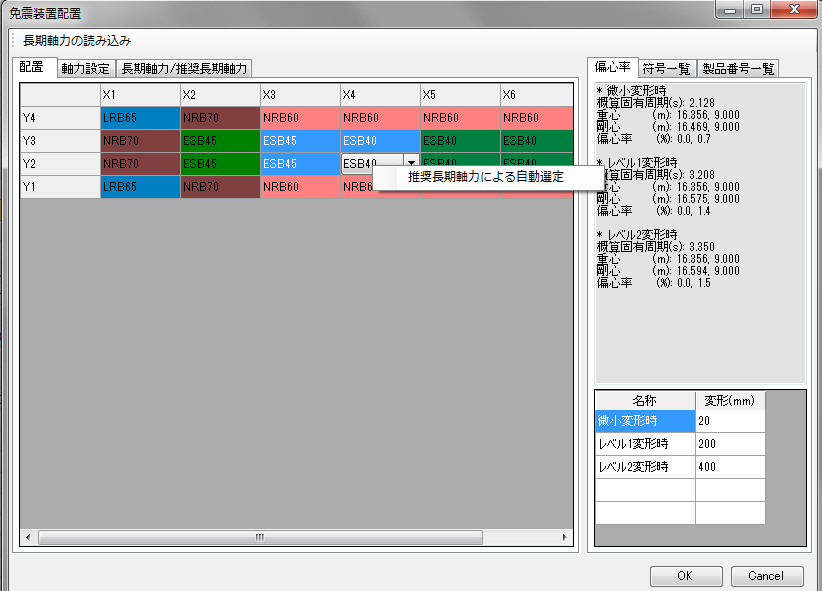

免震層の指定で指定された層については以下のように取り扱われます。

• 免震層の配置検討機能の対象層
• 免震設計計算書の対象層

現状のプログラムでは免震層の指定は1層のみ指定できます。 ただし、複数層に免震部材を配置した場合でも、上記の対象層が1つとなるだけで解析モデルは配置通り考慮されます。

階グループの定義

RESP-Dでは、階のグループを定義できます。柱梁グループと床グループがあり、柱梁グループ内に複数の床グループを持つことができます（床グループが柱梁グループを跨ぐことはできません）。グループ内で共有する情報は下表の通りで、1つの階の情報を変更すると、同一グループ内は同様に編集されます。（全部材情報とは配置・符号・端部条件等）
壁やブレース、荷重に関するデータは共有されませんので、各階個別に指定が必要となります。

フレーム・軸の定義

• 例1

• 例2

編集メニュー

階層コピー

操作手順

1. 「コピー元の階」および「コピー先の階」をプルダウンメニューにて選択してください。このとき、「コピー先の階」と同じグルーピングの部材も同様に変更されます。
2. コピーする部材にチェックを入れてください。全部材を選択する場合は「すべて選択」ボタンをクリックしてください。また、部材のチェックを全て外す場合は「選択クリア」ボタンを押してください。 入力後に「コピー」ボタンをクリックしてください。正常にコピーできた場合は、以下のウインドウが表示されます。



「範囲指定」チェックボックスをオンにした場合は、コピー先の階を範囲選択することができます。

軸組コピー

操作手順

1. 対象としたい方向を選択してください。
2. 「コピー元の軸」および「コピー先の軸」をプルダウンメニューにて選択してください。
3. コピーする部材にチェックを入れてください。全部材を選択する場合は「すべて選択」ボタンをクリックしてください。また、部材のチェックを全て外す場合は「選択クリア」ボタンを押してください。
   入力後に「コピー」ボタンをクリックしてください。正常にコピーできた場合は、以下のウインドウが表示されます。



「範囲指定」チェックボックスをオンにした場合は、コピー先の軸を範囲選択することができます。

正常にコピーできた場合は、以下のウインドウが表示されます。

節点移動テーブル

節点を一斉に移動するための編集機能です。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて移動されますので、グループ内の一つの階の位置を指定してください。

詳しくは「こちらの記事」をご参照ください。

節点境界条件編集テーブル

節点の境界条件を一括で変更するための編集機能です。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

節点プロパティ一括編集テーブル

節点のプロパティを一斉に変更するための編集機能です。 現状では剛床解除、仕口の設定のみ行えます。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

大梁プロパティ一括編集テーブル

大梁のプロパティを一斉に変更するための編集機能です。 現状では危険断面位置のみ設定できます。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

適用する条件として、梁せいの下限・上限、柱が取り付くかどうかによっても設定可否を選択できます。

データ変換入力

ST-BRIDGEファイルの読み込み

ST-BRIDGE 1.4系、2.0系のファイルをインポートしてモデルを生成できます。 ST-BRIDGEの仕様上、部材配置、断面はインポートできますが、床荷重を始めとした荷重関係、各種計算条件の反映は行えません。

データ変換出力

データ変換出力指定

RESP-Dの入力データをRESP-F3T（増分解析または振動解析）、F3、F3D、M/Ⅱ、ST-BRIDGE,CSV出力の入力データ形式変換する際の設定を行います。
メインメニュー「ファイル」→「データ変換出力指定」を選択してください。ウインドウが開きますので、考慮する項目にチェックを入れ、「OK」ボタンを押してください。

現状では、F3入力データ形式への変換時に、施工時解析応力結果を考慮することが可能です。この場合、応力解析時に施工時解析の実行指定を行う必要があります（詳細は「応力計算条件」を参照してください）。

データ変換出力

RESP-Dの入力データをRESP-F3T（増分解析または振動解析）、F3、F3D、M/Ⅱ、ST-BRIDGEの入力データ形式変換と各種データをCSV出力することが可能です。
メインメニュー「ファイル」→「データ変換出力」を選択し、変換するプログラム名を選んでください。保存先とファイル名の指定をするウインドウが立ち上がりますので、出力するファイル名を入力し、任意のディレクトリに保存してください。

CSV出力

RESP-Dで計算される各種計算結果をCSV出力します。 CSV出力の対応内容については詳しくは「出力ファイル仕様」にありますのでご参考ください。

ST-BRIDGE出力

ST-BRIDGEとは、日本国内の建築構造分野での情報交換のための標準フォーマットです。 現在のST-BRIDGEフォーマットへの出力対応は柱、梁の位置情報とRC柱とRC梁の断面情報です。

「ST-BRIDGE XMLファイル出力仕様」への対応表は「ST-BRIDGE仕様対応表」にありますのでご参考ください。

補強前モデルファイル出力

部材のプロパティにおいて、「補強部材か？」のプロパティを「True」に設定している部材を補強部材とみなし、指定部材を取り除いたファイルを出力します。

積算リスト出力

他モデルの読み込み

他モデル部材の読み込み

現在開いているモデルデータと別のデータの部材配置情報を部分的に取り込む事ができます。 地上階と地下階で分担して作業を行いたい場合などに利用できます。 読み込みに際しては、軸名称を元に読み込みます。軸の数や名称は、読み込み元と読み込み先で完全に一致させておく必要があります。

詳しくは「こちらの記事」をご参照ください。

他モデル断面の読み込み

現在開いているモデルデータと別のデータの断面リスト情報を部分的に取り込む事ができます。

インポートするリストを指定して読み込むことができます。

• 読み込み元に存在する符号が読み込み先に存在しない場合、新規に符号が追加されます。
• 読み込み元、読み込み先に同一符号が存在する場合は、指定により読み込み元を優先する項目を選択できます。
  • 柱、大梁リストの場合は階の範囲で優先範囲を指定できます。
  • その他のリストは、リストごとに優先するかどうかを指定できます。

オプション機能

メインメニュー「ツール」→「オプション」を選択してください。ここでは、プログラムの計算時・保存時等の設定を行います。

1. 準備計算時、応力計算時において、スレッド数を指定できます。この場合の「応力計算時」とは計算処理画面の、応力解析、断面算定、増分解析、終局検定、質点系振動解析、立体振動解析を意味します。

スレッド数をコア数に設定する場合は、「各スレッド数にコア数を指定」ボタンを押してください。準備計算については、おおよそ設定したスレッド数に比例して計算速度が向上します。応力計算時については、計算速度は準備計算ほど高速化の効果はないのでスレッド数は4程度までで頭打ちになる傾向にあります。 2. 解析をクラウド上で行うことにより解析の高速化が見込めます。（詳しくは「こちらの記事」をご参照ください。）

ご利用になりたい場合はRESPサポートまでご連絡ください。

3. Skyline（デフォルト）、Sparse、IntelPardisoの３種類から選択可能です。
   （詳しくは「こちらの記事」をご参照ください。）

4. 自動バックアップ機能を用いる場合はチェックを入れ、「バックアップ時間間隔（分）」、「バックアップ数」を入力してください。

バックアップしたデータは、ファイル名を「RESPD_AutoSave_＊＊.dz」として以下に保存されますので、拡張子をdz\$からdzに変更してご利用ください。ファイル名の“＊＊”は、バックアップした順番を示します。1番目にバックアップしたファイルは“00”、2番目は“01”となります。

自動バックアップファイルの保存先：

C:\Program Files(x86)\KKE\RESP-D(64bitOSの場合)
C:\Program Files\KKE\RESP-D(64bitOSの場合)

なお、自動バックアップの状況は「出力メッセージウインドウ」で確認できます。

5. 再計算せず、既存結果の読込みを行う場合はチェックを入れてください。チェックが入っていない場合、データを開きなおした際に常に再計算が必要になりますので、特別な理由がない限りチェックを入れておいてください。

免震装置諸元の設定

免制振装置の諸元データは、本プログラムをインストールしたフォルダのDataTable001.datファイル、DataTable002.datファイルにて設定されます。

また、解析モデルファイルを保存したディレクトリに諸元データファイル(DataTable001.dat、DataTable002.dat)が配置されている場合は、下記メッセージボックスを表示し、配置した諸元データファイルで性能を上書きするか確認を行います。
「はい」を選択した場合、配置した諸元データファイルで性能を上書きします。
「いいえ」を選択した場合、本プログラムをインストールしたフォルダの諸元データファイルを用いた性能になります。

部材リスト

部材リスト

メインメニュー「部材リスト」から、部材リストを作成する項目を選びます。

RC造断面リストの共通操作

RC造断面リストの共通操作

「RC造柱リスト」「RC造大梁リスト」「RC造片持梁リスト」「RC造基礎梁リスト」の入力操作の共通事項を以下に示します。

断面リストの操作

• 符号名のセル上で右クリックすると、符号を挿入・削除することができます。

• 階のプルダウンメニューを変更することで、階の範囲を変えることができます。

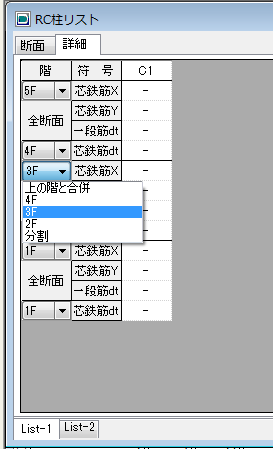

• 断面位置を切り替える場合、柱断面リストでは階範囲指定の間、梁断面リストでは符号名の下のセル上にカーソルを合わせて右クリックし、表示されたメニューの中から任意の断面位置を選択してください。

• 「詳細」タブをクリックすると、芯鉄筋の配置と重心位置の設定できます。「使用材料」→「鉄筋」で設定した主筋重心位置も個別に変更できます(鉄筋参照)。

• 断面リストをドラッグして範囲指定し、Ctrl+Cで選択範囲のコピー、Ctrl+Vで貼り付けができます。Microsoft Excelで作成した部材リストを貼り付けることも可能です。

コピー元の範囲選択後、 Ctrl+C を押す

貼り付け先の断面のセルを選択しCtrl+V を押す

コピー元の断面情報に変更される

断面リストページの操作

• 柱、大梁、基礎梁は、「断面リストページ」の設定により、断面リストをページ分けして整理することができます。ページのタブ上で右クリックすると、断面リストページの追加、削除、名称変更ができます。

S造断面リストの共通操作

S造断面リストの共通操作

「S造柱リスト」「S造大梁リスト」「S造片持梁リスト」の入力操作の共通事項を以下に示します。

断面リストの操作

• 断面位置を切り替える場合、階の右横のセルにカーソルを合わせてクリックし、プルダウンメニューから任意の断面位置を選択してください。

• 断面形状を変更する場合は、断面形状のプルダウンメニューを選択してください。

• 新規の符号を追加する場合は、ウインドウ上で右クリックし、表示されたメニューの「符号追加」を選択してください。最後尾に新規の符号が追加されます。

• 符号を挿入する場合は、挿入する直後の符号の上にカーソルを合わせて右クリックし、表示されたメニューの「符号挿入」を選択してください。

• 符号を削除する場合は、削除する符号の上にカーソルを合わせて右クリックし、表示されたメニューの「符号削除」を選択してください。

• 下階が上階と同じ場合は、「同上」を使用することができます。該当する断面の上にカーソルを合わせて右クリックし、表示されたメニューの「選択範囲を"同上"とする」を選択してください。

• 部材のrを入力する場合は、ウインドウ上で右クリックし、表示されたメニューの「詳細(R)の表示」を選択してください。

• 断面リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けることができます（操作方法は、前項の「RC造断面リストの共通操作」参照）。Microsoft Excelで作成した部材リストを貼り付けることも可能です。

材料リストの操作

「材料」タブをクリックすると、「使用材料」→「鉄骨」で設定した材料を個別に変更することができます。

RC造柱リスト

RC造柱リスト

メインメニュー「部材リスト」→「RC造柱」を選択し、「RC造柱リスト」ウインドウを開きます。断面寸法、配筋を直接入力により設定してください。

RC造柱 断面リストの入力項目

※1　X方向、Y方向で異なる径を指定した場合の扱いは下記のようになります。

• 断面算定時　　：　方向ごとに指定した径をそのまま採用します。
• 非線形解析時　：　隅の鉄筋は太径の鉄筋と見なしてファイバーモデルを構成します。

RC 造柱 断面詳細の入力項目

注意事項

• 「断面リスト」の入力値をクリアする場合は、(数字の)0を入力してください。

• 断面をクリアする場合（当該符号の部材を当該階で使用しない場合）は、「断面リスト」のBに(数字の)0を入力してください。

• 円形柱を入力する場合は、「断面リスト」のDに(数字の)0を入力してください。

*「断面詳細」の入力値をクリアする場合は、(半角英数字の)-を入力してください。

• 構造種別がSRC造の場合、同一部材のRC断面とS断面の符号は同じとしてください。

• 「断面詳細」で個々に重心位置を指定した場合は、「使用材料」→「鉄筋」で設定した鉄筋重心位置ではなく、こちらの値が採用されます。

入力例

デフォルト値の主筋および芯鉄筋のdtを以下に図示します。

B：900mm

D：900mm

主鉄筋X、主鉄筋Y：7-D25

芯鉄筋X、芯鉄筋Y：3-D25

主筋のdt：75mm（デフォルト値）

芯鉄筋のdt=900/4 =225mm（デフォルト値）

• RC柱部材断面の入力例を以下に示します。

• 寄筋入力時の断面を以下に図示します

RC造大梁リスト・RC造片持梁リスト・RC造基礎梁リスト

RC造大梁リスト・RC造片持梁リスト・RC造基礎梁リスト

メインメニュー「部材リスト」→「RC造大梁」、｢RC造片持梁｣または「RC造基礎梁」を選択し、各部材リストのウインドウを開きます。断面寸法、配筋を直接入力により設定してください。

※「外端・中央・内端」の設定を行った場合でも、各大梁の外端・内端が自動認識されるわけではありません。各大梁で個別に設定する必要があります。デフォルトでは左端が外端、右端が内端として設定されています。

RC造大梁、RC造片持梁、基礎梁 断面リストの入力項目

RC造大梁、RC造片持梁、基礎梁 断面詳細の入力項目

注意事項

• 「断面リスト」の入力値をクリアする場合は、「(数字の)0」を入力してください。

• 断面をクリアする場合（当該符号の部材を当該階で使用しない場合）は、「断面リスト」のBに「(数字の)0」を入力してください。

• 「断面詳細」の入力値をクリアする場合は、「(半角英数字の)-」を入力してください。

• 構造種別がSRC造の場合、同一部材のRC断面とS断面の符号は同じとしてください。

• 「断面詳細」で個々に重心位置を指定した場合は、「使用材料」→「鉄筋」で設定した鉄筋重心位置ではなく、こちらの値が採用されます(鉄筋参照)。

入力例

• デフォルト値の主筋および芯鉄筋の重心位置(dt)を以下に図示します。

B：500mm

D：700mm

上端1段筋：5-D25

上端2段筋：2-D25

下端1段筋：5-D25

• Y方向
  上、下端1段筋のdt：75mm(デフォルト値)
  上端2段筋のdt：75+37.5+28=140.5mm(デフォルト値)
  　　ここで、
  　　　鉄筋のあき=max(25×1.5=37.5，25)＝37.5mm
  　　　D25の最外径=28mm

• X方向
  dt：75mm（デフォルト値）

計算に用いるdtは、1段筋と2段筋のdtを重み付け平均した値とします。
上図の場合、上端のdtは以下のようになります。
　　上端1段筋のdt=75mm、上端2段筋のdt=140.5mm
　　計算に用いるdt=( 75mm×5本＋140.5mm×2本) / ( 5+2本) ≒94mm

• RC大梁部材断面の入力例を以下に示します。

壁リスト

壁リスト

メインメニュー「部材リスト」→「RC造壁」を選択し、「壁リスト」のウインドウを開きます。符号名、断面寸法、配筋等を直接入力または選択により設定してください。

壁断面リストの入力項目

壁配筋タイプの変更

壁配筋タイプを変更する場合は、DまたはSのセルにカーソルを合わせてクリックし、プルダウンメニューから変更してください。Sはシングル配筋、Dはダブル配筋となります。

また、径は"D10D13"の様に入力することも可能です。

新規の符号を追加する場合

ウインドウ内にカーソルを合わせて右クリックするとメニューが表示されますので、「行新規」を選択してください。行の最後尾に新規の行が追加されます。

符号を削除する場合

削除する符号のセルにカーソルを合わせて右クリックするとメニューが表示されますので、「行削除」を選択してください。

耐震壁の判定について

本プログラムでは、フレーム内に壁として配置した部材に対して、1)～3)の条件を全て満たす場合は耐震壁としてモデル化します。なお、壁を配置する際には、RC造またはSRC造の部材に囲まれている必要があります。

1. スリットの指定がないこと*1。

2. 「開口周比r0≦0.4」を満たすこと。

3. 壁厚が120mm以上であること。

複数の開口部は、計算条件により面積の等価な1つの開口として扱うか包絡開口として扱います。

*1 スリットはモデルに壁を配置する際に個別に設定します（「耐震壁・粘性壁」参照）。

S造柱リスト

S造柱リスト

メインメニュー「部材リスト」→「S造柱」を選択し、「鉄骨柱リスト」ウインドウを開きます。符号名、部材サイズ等を直接入力または選択により設定してください。

S造柱断面リストの入力項目

*1 断面形状で選択する記号は以下の通りです。

断面形状の記号と部材名

断面寸法の設定

断面寸法は、以下のとおり直接入力または選択して設定します。

• 角形鋼管（□，B□，■，B■）の場合

• H形鋼（HX，HY，BHX，BHY）の場合

• 円形鋼管（○，B○，●，B●）の場合

規格品の断面形状の設定

断面形状のプルダウンメニューから規格品の記号を選択すると、以下のウインドウが開きますので、任意の断面をクリックしてください。断面リストに選択した断面サイズの値が反映されます。

S造大梁リスト・S造片持梁リスト

S造大梁リスト・S造片持梁リスト

メインメニュー「部材リスト」→「S造大梁」「S造片持梁」を選択し、「鉄骨大梁リスト」「鉄骨片持梁リスト」ウインドウを開きます。符号名、部材サイズ等を直接入力または選択により設定してください。

S造梁断面リストの入力項目

*1 断面形状で選択する記号は以下の通りです。

断面形状の記号と部材名

断面寸法の設定

断面寸法は、以下のとおり直接入力または選択して設定します。

• H形鋼（H，BH）の場合

• 角形鋼管（B□）の場合

規格品の断面形状の設定

「S造柱リスト」を参照してください。

非充腹鉄骨柱リスト

非充腹鉄骨柱リスト

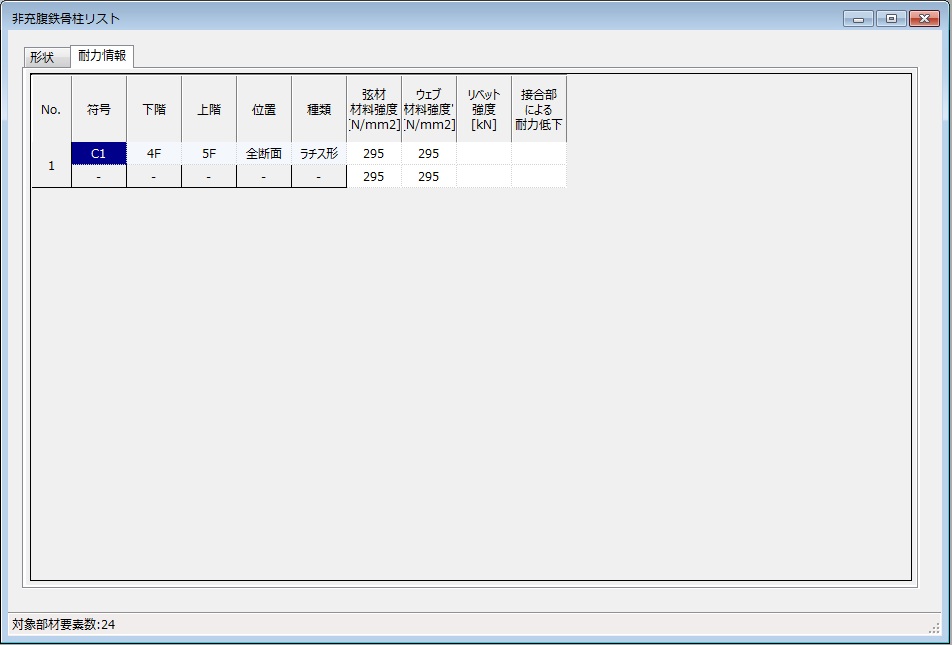

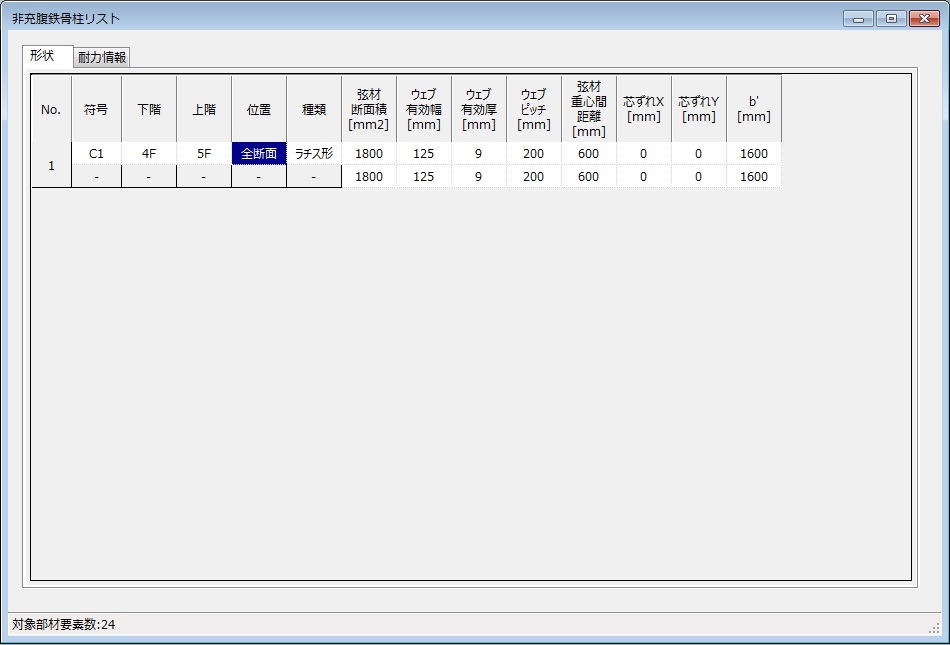

メインメニュー「部材リスト」→「非充腹SRC柱」を選択し、「非充腹鉄骨柱リスト」ウインドウを開きます。

※非充腹鉄骨は単独の部材としては計算できません。コンクリート断面が定義されている符号に対して非充腹鉄骨の効果を考慮することができます。

1段目がＸ方向、2段目がＹ方向の断面です。

符号 ：非充腹鉄骨を配置する断面符号です。

下階 ：非充腹鉄骨を配置する階の範囲の最下階です。

上階 ：非充腹鉄骨を配置する階の範囲の最上階です。

位置 ：「全断面」「柱頭」「柱脚」から選択できます。

種類 ：「ラチス材」「格子材」から選択できます。

弦材断面積 ：片側の弦材断面積を入力します。

ウェブピッチ ：下図に示す通りピッチを入力します。

弦材重心間距離 ：下図に示す弦材間の距離を入力します。

芯ずれＸ，Ｙ ：鉄骨材重心の断面重心からずれを入力します。（省略時、0）

b’ ：柱幅から鉄骨フランジ幅を引いた値を入力します。ラチス材を選択した場合のみ入力します。

リベット強度 ：リベットによる強度を入力します。（省略時、∞）入力した強度と柱のせん断耐力の小さい方を部材の耐力とします。

接合部による耐力低下：せん断耐力の低下率を入力します。（省略時、1.0）

非充腹鉄骨大梁リスト

非充腹鉄骨大梁リスト

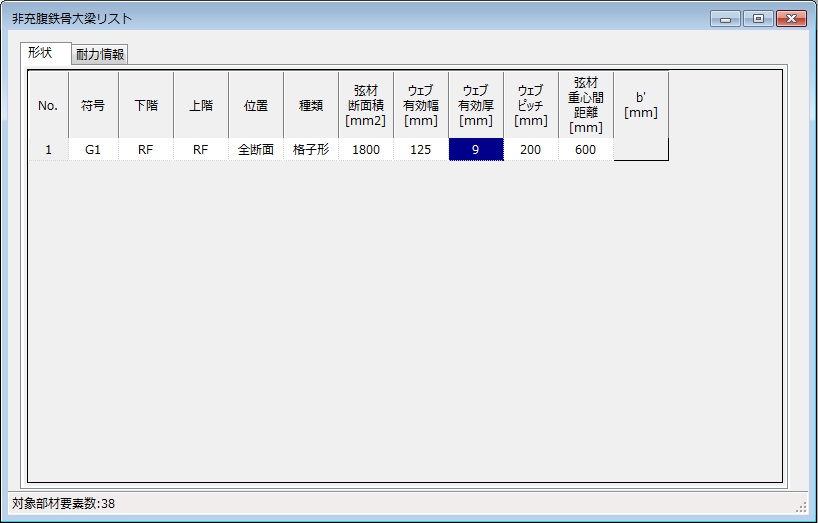

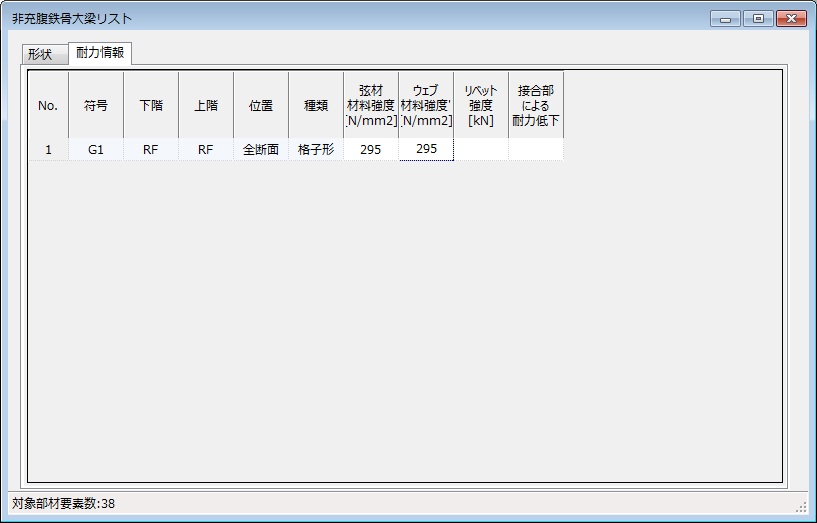

メインメニュー「部材リスト」→「非充腹SRC大梁」を選択し、「非充腹鉄骨大梁リスト」ウインドウを開きます。入力する各項目は「非充腹鉄骨柱リスト」を参照してください。

※非充腹鉄骨は単独の部材としては計算できません。コンクリート断面が定義されている符号に対して非充腹鉄骨の効果を考慮することができます。

構法・工法の設定

構法・工法の設定

異種強度梁・PCa梁（階指定）

メインメニュー「部材リスト」→「構法・工法の設定」を選択し、「異種強度梁（階指定）」ウインドウを開きます。 階指定よりも個別指定が優先されます。

異種強度梁・PCa梁（個別指定）

メインメニュー「部材リスト」→「構法・工法の設定」を選択し、「異種強度梁（個別指定） 」ウインドウを開きます。 階指定よりも個別指定が優先されます。 個別指定で適用範囲外となった場合は、階指定の値となります。

構造スラブ・平面応力要素

構造スラブ・平面応力要素

メインメニュー「部材リスト」→「平面応力要素」を選択し、「平面応力要素」ウインドウを開きます。コンクリート材料名を省略した場合、階デフォルト材料となります。

RC造壁開口リスト

RC造壁開口リスト

メインメニュー「部材リスト」→「RC造壁開口」を選択し、「開口リスト」ウインドウを開きます。ここでは開口位置、寸法の設定を行います。

新規の符号を追加する場合

ウインドウ内にカーソルを合わせて右クリックするとメニューが表示されますので、「符号追加」を選択してください。最後尾に新規の符号の行が追加されます。

符号を削除する場合

削除する符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号削除」を選択してください。

1つの符号に複数の開口を設定する場合

壁に複数の開口を配置する場合、配置する複数の開口を1つの符号内に設定しておく必要があります。

複数の開口を設定する符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号に開口追加」を選択してください。新規の開口の行が最後尾に追加されます。

開口の行を削除する場合は、削除する開口の行のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号から開口削除」を選択してください。

開口タイプの選択、開口位置・寸法の入力

開口の指定タイプを以下の5タイプから選択できます。図中の「+」は正の値、「-」は負の値を入れた場合を示します。開口位置「L」および「H」に(数字の)0を入力した場合は、柱面・梁下端になります。

開口の入力例を以下に示します。

※高さ方向の開口位置・寸法は、「建築規模」→「スパン・階高」→「基本事項」で入力した階高を用いて求めてください。

大梁が鉛直方向に傾斜を持つ場合

大梁が鉛直方向に傾斜を持つ場合、各開口位置の基準となる高さは以下のように計算します。

• 上側大梁が傾斜を持つ場合は、低い方の節点位置を基準として梁上端からの寸法を用います。
• 下側大梁が傾斜を持つ場合は、高い方の節点位置を基準として梁上端からの寸法を用います。

開口部の重量

開口部の重量を考慮する場合は、「重量」のセルに数値を直接入力してください。開口部の重量は以下により算定します。

開口部の重量＝「(入力値の)重量」×「開口部の面積」

S造ブレース

S造ブレース

メインメニュー「部材リスト」→「S造ブレース」を選択し、「ブレースリスト」ウインドウを開きます。ここではブレースの断面リストを作成します。

ブレース断面リストの入力項目

メーカー製品から選択する場合

「形状」を「メーカー製品」とした場合、製品選択ウィンドウが表示されます。採用したい製品の行を選択し、OKボタンを押して選択してください。

【現在のラインナップ】

JFEシビル　　KTブレース

小梁

小梁

メインメニュー「部材リスト」→「小梁」を選択し、「小梁リスト」ウインドウを開きます。ここでは、RC造小梁とS造小梁の部材リストを作成します。

新規の符号を追加する場合

新規符号を挿入する直前の符号のセルにカーソルを合わせ、メニューの「符号追加」をクリックしてください。または、新規の符号を挿入する直前の符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号追加」を選択してください。

行を削除する場合

削除する符号のセルにカーソルを合わせ、メニューの「符号削除」をクリックしてください。または、削除する符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「行削除」を選択してください。

S造小梁の断面を設定する場合

S造小梁リストの「形状」のセルにカーソルを合わせてクリックし、プルダウンメニューからBH（組立品）またはH（規格品）を選択してください。BH（組立品）を選択した場合は、断面寸法を直接入力してください。H（規格品）を選択した場合は、以下のウインドウが開きますので、任意の断面をクリックしてください。ここのウインドウ上で選択した断面サイズの値は、自動的に断面リストに反映されます。

雑壁

雑壁

メインメニュー「部材リスト」→「雑壁」を選択し、「雑壁リスト」ウインドウを開きます。

雑壁リストの入力事項

1. 基準点の設定

雑壁の配置位置と形状は、基準点からの絶対座標上の距離と壁厚により決まります。基準点は、任意の通り軸の交点とします。「基準点」の「X通り」および「Y通り」のセルに通り軸名を直接入力してください。

2. 階層範囲の設定

雑壁を配置する階層の範囲を設定します。「階層範囲」の「下層」および「上層」のセルに階名を直接入力してください。

3. 雑壁の配置位置と形状の設定

雑壁の配置位置と形状を指定します。「開始X」「開始Y」「終了X」「終了Y」に、基準点からの絶対座標上の距離を直接入力してください。また「壁厚」を直接入力してください。

4. 仕上げ荷重の設定

雑壁の仕上げ荷重を直接入力してください。雑壁の仕上げによる重量は以下により算定します。なお、2面仕上げの場合は1面に換算して入力してください。

「仕上げによる重量」＝「意匠階高*1」×「壁長さ(幅)」×「雑壁の仕上げ荷重」

*1 意匠階高は「基本事項1」で入力した値を採用します。

5. 雑壁の荷重伝達方法の設定

「荷重伝達タイプ」のセルにカーソルを合わせてクリックし、プルダウンメニューから荷重伝達方法を選択してください。

6. 雑壁入力データを伏図に反映させる場合

雑壁リストのデータを伏図に反映させる場合は、ウインドウの「伏図へ適用」をクリックしてください。

符号を新規追加、削除、コピー・貼り付ける場合

「節点補正荷重」の操作方法を参照してください。

免震装置符号

免震装置符号

メインメニュー「部材リスト」→「免震装置符号」を選択し、「免震装置符号定義」ウインドウを開きます。設定した表示色は「免震層の配置検討」フォームでの表示色になります。左上の「免震装置諸元を表示」ボタンを押すと、登録されている免震装置のパラメータを参照し、符号に追加できます。

免震層の配置検討

免震層の配置検討

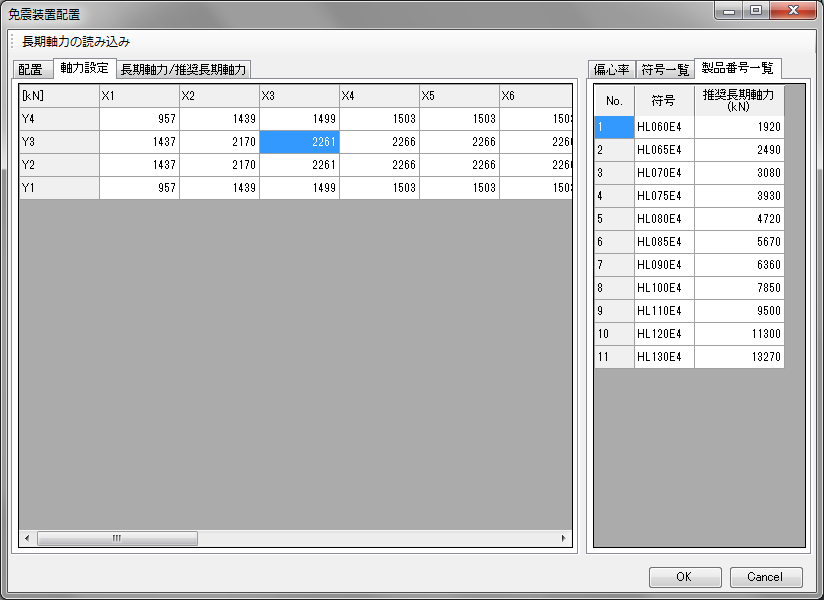

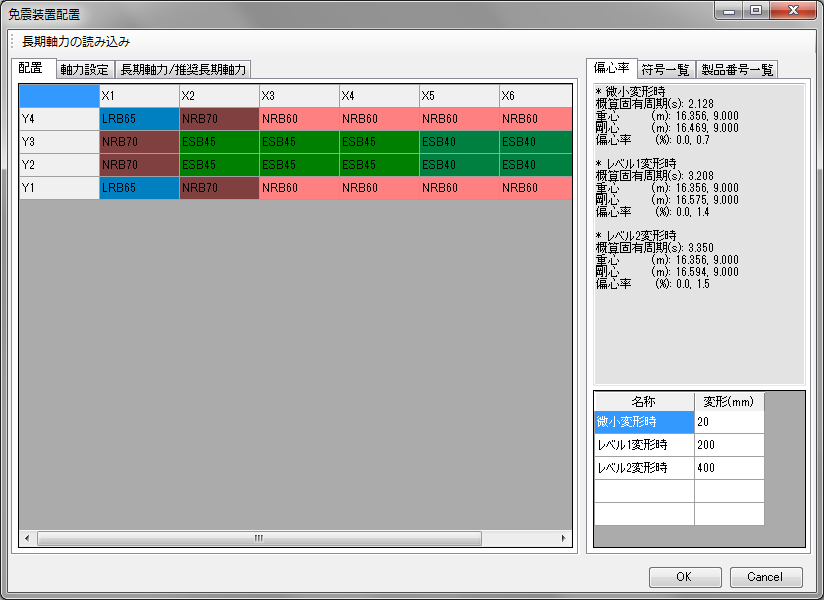

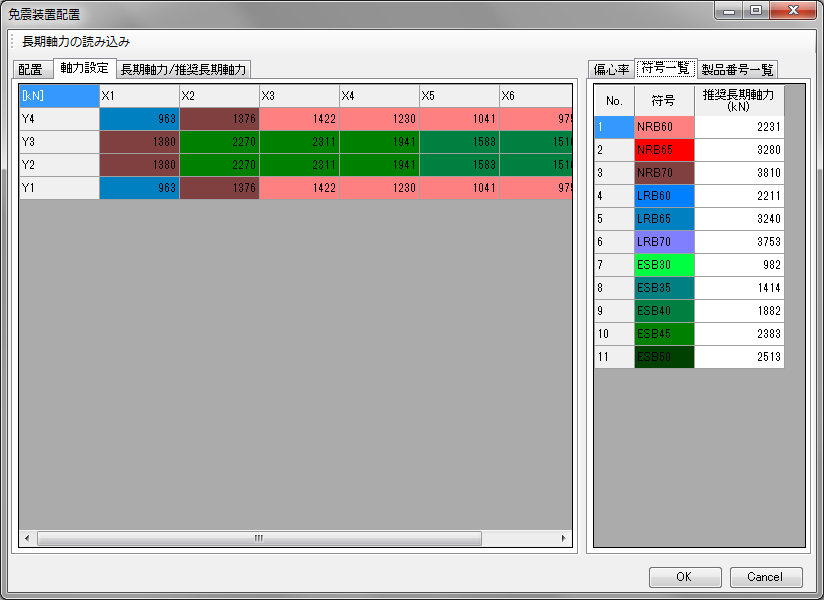

メインメニュー「部材リスト」→「免震層の配置検討」を選択し、「免震装置配置」ウインドウを開きます。ここでは、すでに配置されている装置と装置に作用する軸力から偏心率の計算を行うことが可能です。

本フォームにおいて装置の変更は可能ですが、すでに配置されている装置を削除したり未配置の箇所に装置を配置することはできません。装置を変更した場合、偏心率はその都度再計算され表示されます。ただし、装置変更にともなう長期軸力の変化は考慮されませんので、装置を変更した場合には必ずしも正確な偏心率とならない点にご注意ください。長期応力解析が完了している場合、「長期軸力の読み込み」ボタンをクリックすると最新の長期軸力が反映されます。

また、変更できる装置リストは下記の規則により決定します。製品番号で配置されている場合には変更に関する制約が多いため、柔軟に変更したい場合には符号により配置してください。

【免震装置が「符号」で配置されている場合】

定義済のすべての符号に変更できます。定義済の符号であれば、異なる支承材のタイプに変更することも可能です。

【免震装置が「製品番号」で配置されている場合】

同メーカー、同シリーズの他の製品番号にのみ変更できます。同シリーズ内におけるサイズのアップダウンにのみ対応しており、他メーカー・他シリーズへの変更、および支承材のタイプを変更することはできません。

　例）　　　

　　○オイレス工業 鉛プラグ挿入型積層ゴム 丸型160mm LRB-R-4060090160-H → オイレス工業 鉛プラグ挿入型積層ゴム 丸型160mm LRB-R-4060100160-H

　　×オイレス工業 鉛プラグ挿入型積層ゴム 丸型160mm LRB-R-4060090160-H → ブリヂストン 鉛プラグ挿入型積層ゴム ゴム総厚20cm LH060G4A

　　×ブリヂストン 鉛プラグ挿入型積層ゴム ゴム総厚16cm LL060G4A → ブリヂストン 鉛プラグ挿入型積層ゴム ゴム総厚20cm LH060G4A

　　×天然ゴム系積層ゴム → 鉛プラグ挿入型積層ゴム

免震・制震ダンパー

免震・制震ダンパー

ここでは、ダンパーの部材リストを作成します。

ダンパーリストの共通操作

ダンパーリストの入力操作の共通事項を以下に示します。

符号を新規追加、削除、コピー・貼り付ける場合

ウインドウ上で右クリックするとメニューが表示されますので、行を新規追加する場合は「行新規」、行を削除する場合は「行削除」を選択してください。リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けができます。また、Microsoft Excelで作成した部材リストを貼り付けることも可能です。具体的な操作方法については、「節点補正荷重」を参照してください。

オイルダンパー(直接入力)

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「オイルダンパー（直接入力）」を選択します。間柱型の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「オイルダンパー（直接入力）」を選択します。免震層の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「免震層用」→「オイルダンパー（直接入力）」を選択します。直列剛性を入力しない場合は非線形ダッシュポット部だけのモデルとなり、入力した場合は非線形ダッシュポットとバネが直列になったマクスウェルモデルとなります。

オイルダンパー(直接入力)の入力項目

*1　ブレース型、免震層ダンパーのみ必要な項目です。

*2　間柱型のみ必要な項目です。

べき乗ダンパー(直接入力)

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「べき乗ダンパー（直接入力）」を選択します。間柱型の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「オイルダンパー（直接入力）」を選択します。免震層の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「免震層用」→「オイルダンパー（直接入力）」を選択します。直列剛性を入力しない場合は非線形ダッシュポット部だけのモデルとなり、入力した場合は非線形ダッシュポットとバネが直列になったマクスウェルモデルとなります。

*1　ブレース型、免震層ダンパーのみ必要な項目です。

*2　間柱型のみ必要な項目です。

座屈拘束ブレース(直接入力)

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「座屈拘束ブレース（直接入力）」を選択します。

配置については、「ブレース」、「節点間ブレース」を参照してください。

座屈拘束ブレース(直接入力)の入力項目

日鉄エンジニアリング　アンボンドブレース

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「日鉄エンジニアリング アンボンドブレース」を選択し、ウインドウを開きます。

配置については、「ブレース」、「節点間ブレース」を参照してください。

「日鉄エンジニアリング　アンボンドブレース」入力画面

日鉄エンジニアリング　アンボンドブレースの入力項目

*1 各部の長さを以下に図示します。

ここで、
$L$：芯芯間距離(柱・梁芯間長さ)
$L_1$：座屈長さ低減距離 $(＝Lp＋Le)$
座屈長さ＝ $4L－L_1×2 ＝L_c$

*2 アンボンドブレースの履歴特性を以下に図示します。

ここで、
$K_1$：ブレースの初期剛性（等価剛性）
$K_2$：ブレースの第2剛性
$P$：折れ点耐力

アンボンドブレースの履歴特性

アンボンドブレースの履歴特性

○アンボンドブレース(耐震タイプ)は下表の通りです。

アンボンドブレース(耐震タイプ)一覧

メーカー資料より

○アンボンドブレース(制振タイプ)は下表の通りです。

アンボンドブレース(制振タイプ)一覧

メーカー資料より

日鉄住金関西工業SUB

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「日鉄住金関西工業SUB」を選択し、ウインドウを開きます。

配置については、「ブレース」、「節点間ブレース」を参照してください。

日鉄住金関西工業SUBの入力項目

*1 バイリニアモデルとトリリニアモデルの履歴特性を以下に図示します。

$P$：第一折れ点耐力
$K_1$：初期剛性(＝K1)
$K_2$：第2剛性(＝K2)

バイリニアモデルの履歴特性図

$K_1$：初期剛性(＝K1)
$K_2$：第2剛性(＝K2)
$K_3$：第3剛性(＝K3)
$P_1$：第一折れ点耐力(＝P)
$P_2$：第二折れ点耐力(＝α1・P)
$P_3$：第三折れ点耐力(＝α2・P)
$α_1 ＝2.0、α_2＝2.5$は固定とします。

トリリニアモデルの履歴特性図

免制震ディバイス　RDTダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「免制震ディバイスRDTダンパー」を選択します。免震層の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「免震層用」→「免制震ディバイスRDTダンパー」を選択します。

配置については、「ブレース」、「節点間ブレース」を参照してください。

免制震ディバイス　RDTダンパーの入力項目

免制震ディバイス　iRDTダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「免制震ディバイスiRDTダンパー」を選択します。免震層の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「免震層用」→「免制震ディバイスiRDTダンパー」を選択します。

配置については、「ブレース」、「節点間ブレース」を参照してください。

免制震ディバイス　iRDTダンパーの入力項目

オイレス工業粘性制震壁

メインメニュー「部材リスト」→「免震・制震ダンパー」→「壁型」→「オイレス工業粘性制振壁」を選択し、ウインドウを開きます。間柱型の場合は、メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「オイレス工業粘性制振壁」を選択します。配置については「耐震壁・粘性壁」、「柱」を参照してください。 せん断隙間距離がゼロの場合は、抵抗力ゼロとして計算します。支持剛性を入力しない場合は非線形ダッシュポット単体でモデル化され、入力した場合はマックスウェル型(バネとダッシュポットの直列モデル)でモデル化されます*1。

オイレス工業粘性制震壁の入力項目

免制震ディバイス　粘性制震壁

メインメニュー「部材リスト」→「免震・制震ダンパー」→「壁型」→「免制震ディバイス 粘性制振壁」を選択し、ウインドウを開きます。配置については「耐震壁・粘性壁」を参照してください。 支持ばねを介さず、非線形ダッシュポット単体でモデル化されます*1。1次固有周期を入力しない場合は、建物1次固有周期を採用します。

免制震ディバイス　粘性制震壁の入力項目

間柱型鋼材ダンパー(直接入力)

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「間柱型鋼材ダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

間柱型鋼材ダンパー(直接入力)の入力項目

日鉄エンジニアリング　ユニットゴムダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「日鉄エンジニアリング ユニットゴムダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

日鉄エンジニアリング　ユニットゴムダンパーの入力項目

住友理工 TRCダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「住友理工TRCダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

住友理工 TRCダンパーの入力項目

JFEシビル　二重鋼管座屈補剛ブレース

メインメニュー「部材リスト」→「免震・制震ダンパー」→「ブレース型」→「JFEシビル二重鋼管座屈補剛ブレース」を選択します。

配置については、「ブレース」、「節点間ブレース」を参照してください。

JFEシビル　制振間柱

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「JFEシビル制振間柱」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

JFEシビル　間柱型粘弾性ダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「JFEシビル間柱型粘弾性ダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

　※ばらつきパラメータの入力上の制限はありませんが、適用範囲は $ x > 0 , 1.6 \geq y \geq 0.4 $です。

コンステック　CSTダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「コンステックCSTダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

型番指定の場合、以下のデータを用いて計算を行う。

住友ゴム工業　GRASTダンパー

メインメニュー「部材リスト」→「免震・制震ダンパー」→「間柱型」→「GRASTダンパー」を選択し、ウインドウを開きます。

配置については「柱」を参照してください。

AFTダンパーシステム

AFTダンパーシステム

メインメニュー「部材リスト」→「AFTダンパーシステム」を選択し、ウインドウを開きます。

（※本システムはBiDフレーム工法にのみ使用できるダンパーシステムです。）

参考文献：

軸力伝達機構を有する粘弾性ダンパーシステムを用いた工法開発に関する研究

その1.粘弾性ダンパーシステムに対する二軸載荷試験の結果

その2.粘弾性ダンパーシステムを柱に内蔵した実大フレームの静的載荷実験の結果

ＧＢＲＣの建築技術性能証明評価概要報告書　ＧＢＲＣ　性能証明　第11-20号

Built-in Damper(BiD)フレーム工法－ダンパーを柱に内蔵するアウトフレーム型制振補強工法－

トグル制震ブレース（E&CS）

トグル制震ブレース （E&CS）

本プログラムでは、トグル制震ブレースの適用に関して、装置の適用範囲の判断は行いません。したがって設計者は、解析から得られた応答値と装置の限界値を別途比較し、装置の適用範囲内であることを確認することが最低限必要です。

ここでトグル制震ブレースには幾何学的非線形性などの特有の条件があり、微小変形解析による本プログラムから得られた応答値をそのまま装置の限界値と比較することができません。装置の適用範囲の確認においては、解析から得られた応答値を、幾何学的非線形性の考慮を含む特殊な割り増し計算を行った後に装置の限界値と比較する必要があります。

この特殊な割り増し計算を含めた装置の適用範囲の確認方法については、(株)E&CS*1が提供する「トグル制震構法　技術情報シート」(https://www.kk-ecs.co.jp/engineering_sheets/)を参照してください*2。また同技術情報シートには装置の適用範囲の他にも技術的な情報が示されています。

*1 (株)E&CSは、「トグル」および「トグル制震ブレース」について、知的財産権を所有する飛島建設(株)より許諾を受けて使用しています。

*2 「トグル制震構法　技術情報シート」の適用範囲を超える設計を行った場合、(株)E&CSから装置の提供ができない場合があります。

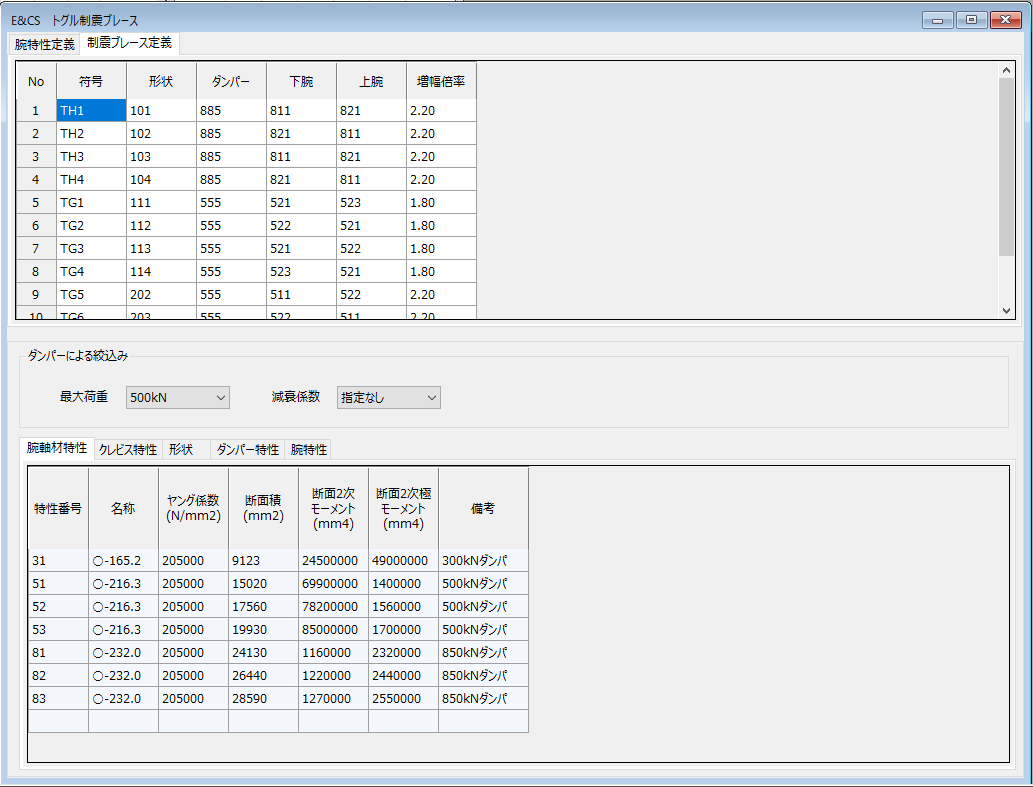

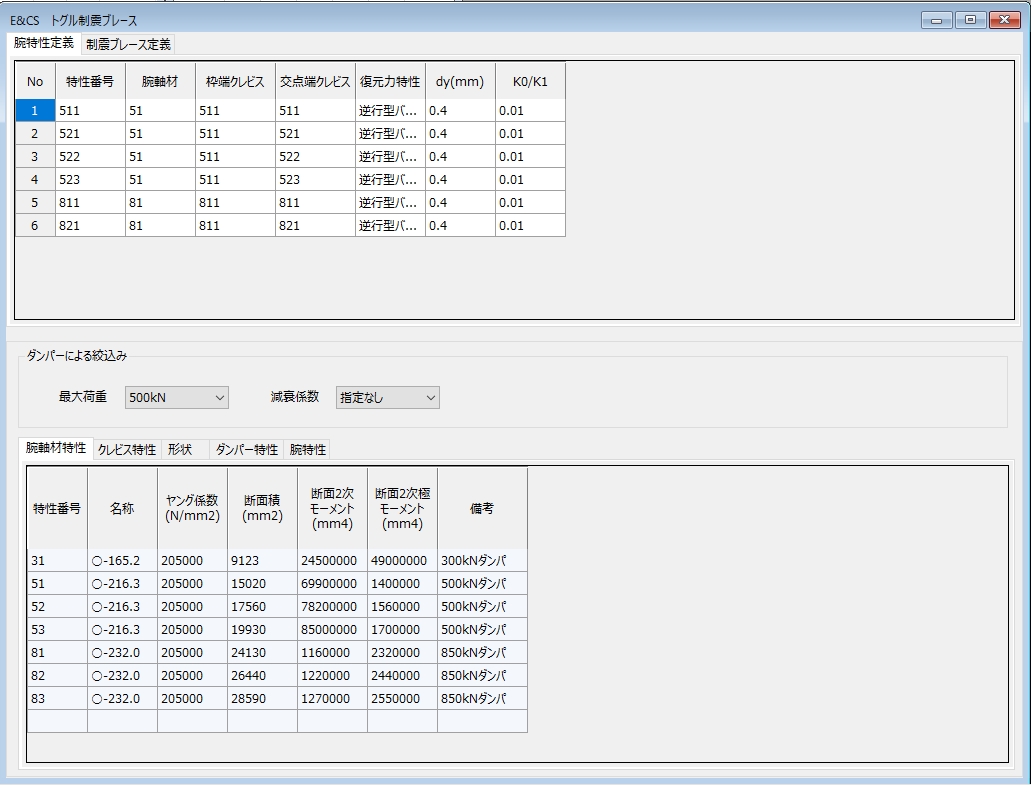

メインメニュー「部材リスト」→「トグル制震ブレース」を選択し、ウインドウを開きます。

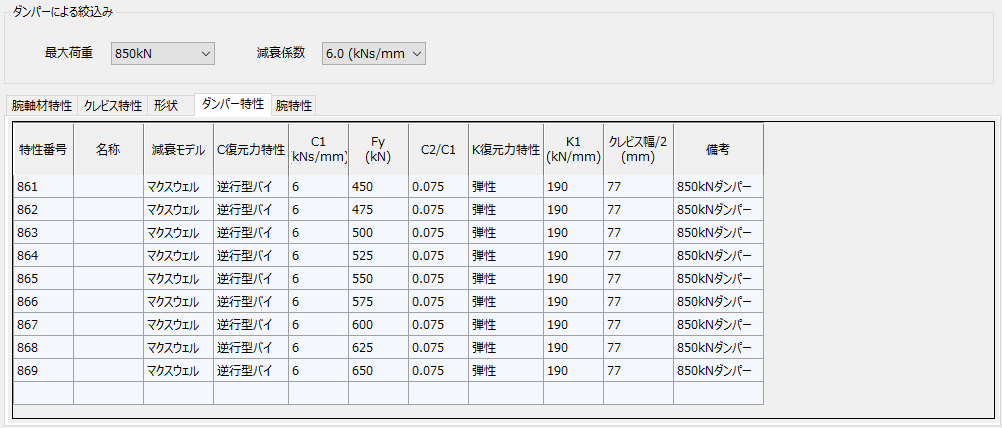

「最大荷重」および「減衰係数」のコンボボックスを切り替えることで、ダンパーによる絞込みを行うことが可能です。絞込みを行うと、フォーム下部の性能参照用グリッドに表示される特性番号および性能入力用のコンボボックスのアイテムが切り替わります。

＜腕特性定義＞

＜制震ブレース定義＞

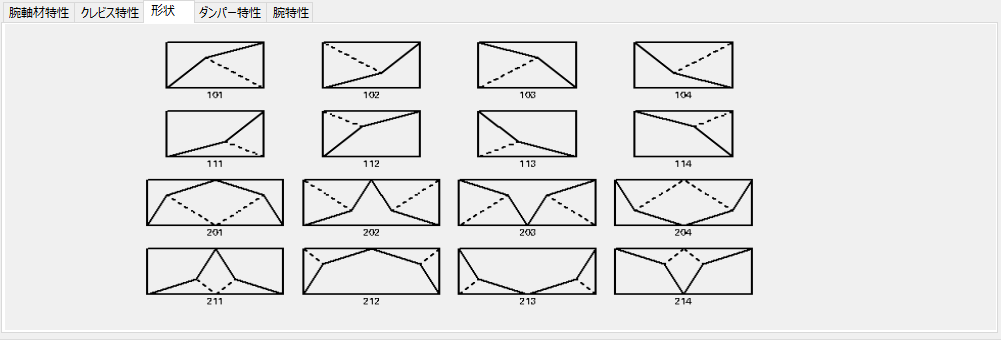

形状は以下に対応しています。

場所打ち杭

場所打ち杭

メインメニュー「部材リスト」→「場所打ち杭」を選択し、ウインドウを開きます。

杭全長は「杭配置テーブル」で個別指定できます。
「杭配置テーブル」で指定しない杭の全長は、本入力で定義した杭長とします。

既製杭

既製杭

メインメニュー「部材リスト」→「既製杭」を選択し、ウインドウを開きます。 現在は三谷セキサンの杭のみ対応しています。

杭配置テーブル

杭配置テーブル

メインメニュー「部材リスト」→「杭配置テーブル」を選択し、ウインドウを開きます。このウィンドウでは杭符号は変更できますが、配置は行えません。配置は伏図上で入力します。

地盤ばね

地盤ばね

メインメニュー「部材リスト」→「地盤ばね」を選択し、ウインドウを開きます。深度は杭頭位置からの深さを設定します。右クリックから、「グループの追加/削除」「深度行の追加/削除」が行えます。

部材耐力直接入力

部材耐力直接入力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。ここでは、ブレースの軸耐力と大梁の曲げ耐力の直接指定が可能です。

部材耐力の直接入力リストの共通操作

符号を新規追加、削除、コピー・貼り付ける場合

ウインドウ上で右クリックするとメニューが表示されますので、行を新規追加する場合は「行新規」、行を削除する場合は「行削除」を選択してください。リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けができます。また、Microsoft Excelで作成した部材リストを貼り付けることも可能です。具体的な操作方法については、「節点補正荷重」を参照してください。

ブレース軸耐力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置したブレースに対して個別に軸耐力を設定できます。

部材耐力の直接入力(ブレース耐力)の入力項目

*1：ブレースの復元力特性を以下に図示します。

$K1$：初期剛性
$K2$：第2剛性
$K3$：第3剛性
$Nc$：第一折れ点耐力
$Ny$：第二折れ点耐力
ここで、
　 $α2＝K2／K1$
　 $α3＝K3／K1$

部材耐力直接入力(ブレース耐力)の入力・出力例

上図の赤枠のブレースについて、部材耐力の直接入力と振動解析結果の例を示します。

部材耐力直接入力(ブレース耐力)の入力

大梁曲げ耐力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した大梁に対して個別に曲げ耐力を設定できます。

部材耐力の直接入力(大梁曲げ耐力)の入力項目

*1：大梁の曲げ復元力特性を以下に図示します。

バイリニアを入力する場合

バイリニアを入力する場合、Mcおよびαyに「0」を入力し、Myおよびα3にバイリニアの諸元を入力してください。

部材耐力直接入力(大梁曲げ耐力)の入力例

上図に示すY1,Y2通りの赤枠の大梁について、部材耐力を直接入力した場合の入力例を以下に示します。

部材耐力の直接入力(大梁曲げ耐力)の入力

大梁せん断耐力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した大梁に対して個別にせん断耐力を設定できます。

部材耐力の直接入力(大梁せん断耐力)の入力項目

※大梁せん断耐力直接入力はメインメニュー「計算条件」→「部材復元力特性計算条件」→「部材非線形条件2」で「大梁のせん断破壊を考慮する」とした場合にのみ有効になります。このフォームで指定しただけでは大梁のせん断非線形は考慮されませんので、ご注意ください。

*1：大梁のせん断復元力特性を以下に図示します。

柱せん断耐力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した柱に対して個別にせん断耐力を設定できます。2段組となっており、上段はＸ方向、下段はＹ方向に対応します。

「部材耐力の直接入力(柱せん断耐力)」入力画面

部材耐力の直接入力(柱せん断耐力)の入力項目

※柱せん断耐力直接入力はメインメニュー「計算条件」→「部材復元力特性計算条件」→「部材非線形条件2」で「柱のせん断破壊を考慮する」とした場合にのみ有効になります。このフォームで指定しただけでは柱のせん断非線形は考慮されませんので、ご注意ください。

*1：柱のせん断復元力特性を以下に図示します。

耐震壁せん断耐力

メインメニュー「部材リスト」→「部材耐力の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した耐震壁に対して個別にせん断耐力を設定できます。

「部材耐力の直接入力(耐震壁せん断耐力)」入力画面

部材耐力の直接入力(耐震壁せん断耐力)の入力項目

*1：耐震壁のせん断復元力特性を以下に図示します。

部材復元力特性・減衰定数の直接入力

部材復元力特性・減衰定数の直接入力

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。ここでは、配置した柱、壁、大梁およびブレースの復元力特性、減衰定数を個別に指定します。

部材復元力特性リストの共通操作

符号を新規追加、削除、コピー・貼り付ける場合

ウインドウ上で右クリックするとメニューが表示されますので、行を新規追加する場合は「行新規」、行を削除する場合は「行削除」を選択してください。リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けができます。また、Microsoft Excelで作成した部材リストを貼り付けることも可能です。具体的な操作方法については、「節点補正荷重」を参照してください。

ブレース

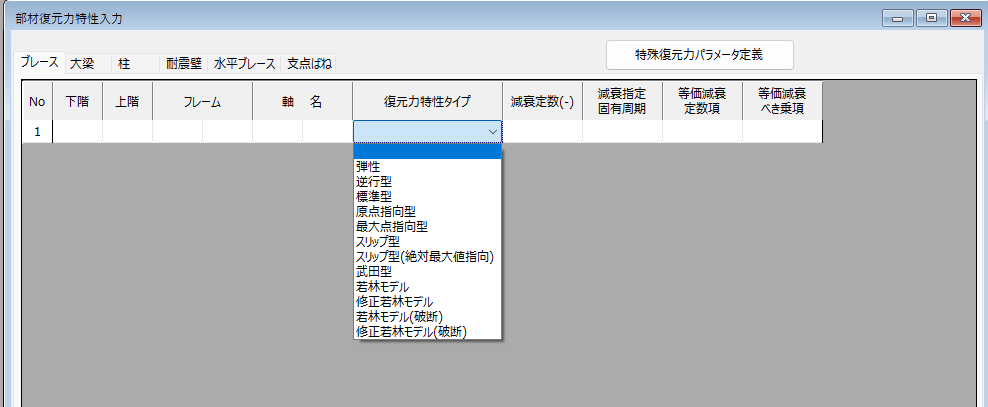

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置したブレースの復元力特タイプを個別に設定できます。

部材復元力特性入力(ブレース)の入力項目

*1：武田型を選択した場合はγ値＝0.4とします。
*2：若林モデル（破断）、修正若林モデル（破断）を選択した場合、部材耐力直接入力でNyに破断耐力を直接指定する必要があります。

大梁

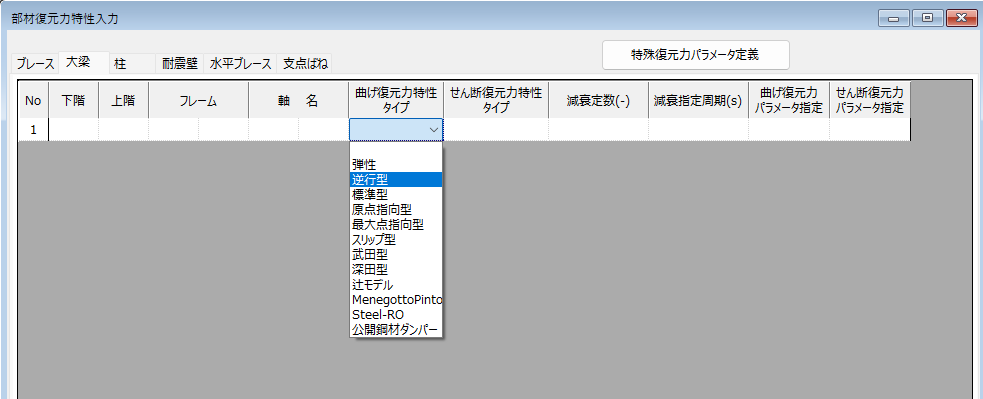

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した大梁の復元力特を曲げとせん断ごとに個別に設定できます。

部材復元力特性入力(大梁)の入力項目

*1：武田型を選択した場合はγ値＝0.4とします。

※大梁復元力特性入力の「せん断復元力特性タイプ」は「部材復元力特性計算条件」→「部材非線形条件2」で「大梁のせん断破壊を考慮する」とした場合にのみ有効になります。このフォームで指定しただけでは大梁のせん断非線形は考慮されませんので、ご注意ください。

柱

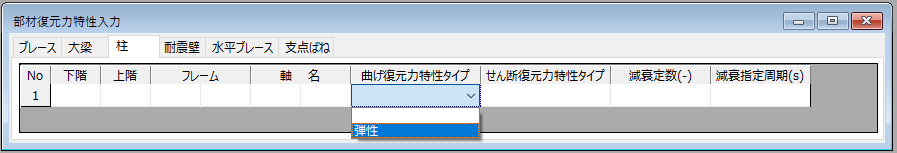

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した柱の復元力特性を曲げとせん断ごとに個別に設定できます。

部材復元力特性入力(柱)の入力項目

*1：曲げは現在のところ弾性指定のみ行えます。
*2：武田型を選択した場合はγ値＝0.4とします。

※柱復元力特性入力の「せん断復元力特性タイプ」は「部材復元力特性計算条件」→「部材非線形条件2」で「柱のせん断破壊を考慮する」とした場合にのみ有効になります。このフォームで指定しただけでは柱のせん断非線形は考慮されませんので、ご注意ください。

耐震壁

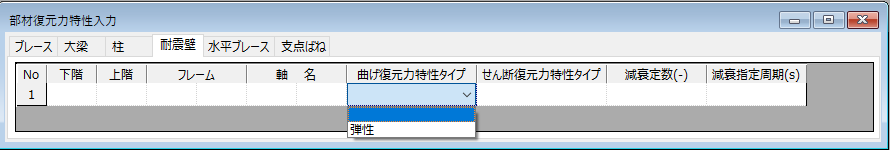

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した耐震壁の復元力特を曲げとせん断ごとに個別に設定できます。

部材復元力特性入力(耐震壁)の入力項目

*1：曲げは現在のところ弾性指定のみ行えます。

*2：武田型を選択した場合はγ値＝0.4とします。

水平ブレース

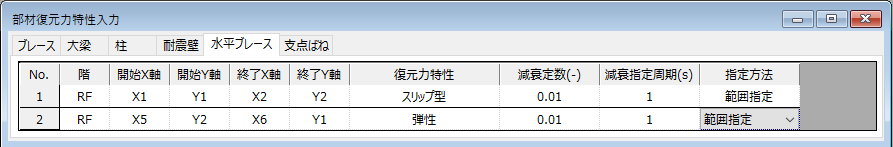

メインメニュー「部材リスト」→「部材復元力特性・減衰定数の直接入力」を選択し、ウインドウを開きます。本コマンドでは、配置した水平ブレースの復元力特タイプを個別に設定できます。

部材復元力特性入力(水平ブレース)の入力項目

*1：武田型を選択した場合はγ値＝0.4とします。
*2：若林モデル（破断）、修正若林モデル（破断）を選択した場合、部材耐力直接入力でNyに破断耐力を直接指定する必要があります。

座屈長さ係数の直接入力

座屈長さ係数の直接入力

メインメニュー「部材リスト」→「座屈長さ係数の直接入力」を選択し、ウインドウを開きます。ここでは、配置した柱の座屈長さ係数を個別に指定します。指定した座屈長さ係数を用いて断面算定を行います。

座屈長さ係数の直接入力画面における共通操作

符号を新規追加、削除、コピー・貼り付ける場合

ウインドウ上で右クリックするとメニューが表示されますので、行を新規追加する場合は「行新規」、行を削除する場合は「行削除」を選択してください。リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けができます。また、Microsoft Excelで作成した部材リストを貼り付けることも可能です。具体的な操作方法については、「節点補正荷重」を参照してください。

座屈長さ係数直接入力画面の入力項目

支点ばねの非線形特性直接入力

支点ばねの非線形特性直接入力

メインメニュー「部材リスト」→「支点ばねの追加設定」→「支点ばねの非線形特性直接入力」を選択し、ウインドウを開きます。ここでは、配置した支点ばねの非線形特性を個別に指定します。
下記パターンの非線形特性が入力可能です。

■対象
　・正負トリリニア
　・正負バイリニア
■非対称
　・正負トリリニア
　・正負バイリニア
　・正側トリリニア、負側バイリニア
　・正側バイリニア、負側トリリニア

支点ばねの非線形特性直接入力画面における共通操作

符号を新規追加、削除、コピー・貼り付ける場合

ウインドウ上で右クリックするとメニューが表示されますので、行を新規追加する場合は「行新規」、行を削除する場合は「行削除」を選択してください。リストをドラッグして範囲指定後、右クリックすると、選択範囲のコピー、貼り付けができます。また、Microsoft Excelで作成した部材リストを貼り付けることも可能です。具体的な操作方法については、「節点補正荷重」を参照してください。

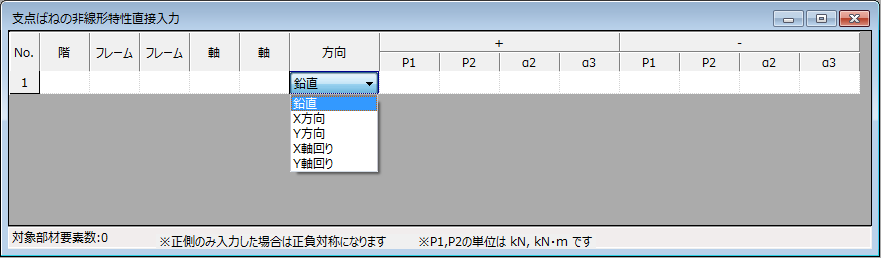

本コマンドでは、配置した支点ばねの非線形特性を個別に設定できます。

支点ばねの非線形特性入力項目

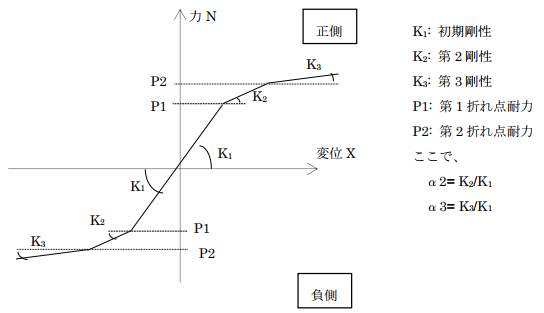

支点ばねの非線形特性を以下に図示します。

各入力例を以下に図示します。

対称

• 正負トリリニア

• 正負バイリニア

非対称

• 正負トリリニア

• 正負バイリニア

• 正側トリリニア、負側バイリニア

• 正側バイリニア、負側トリリニア

解析ケースごとの支点ばね値設定

解析ケースごとの支点ばね値設定

メインメニュー「部材リスト」→「支点ばねの追加設定」→「解析ケースごとの支点ばね値設定」を選択し、ウインドウを開きます。解析ケースごとの支点ばね値を設定できます。

一本部材の指定

一本部材の指定

メインメニュー「部材リスト」→「一本部材の指定」を選択し、ウインドウを開きます。現在のところ大梁のみ指定が可能です。指定により、下記の計算に反映されます。

断面検定

• 採用応力位置
• 可撓長さ、危険断面位置間長さ
• 免震層上下大梁 $P-δ$付加応力計算
• 横補剛長さ

終局検定

• 採用応力位置
• 可撓長さ、危険断面位置間長さ

一本部材の指定（大梁）

床荷重リスト

床荷重リスト

メインメニュー「荷重・材料」→「床荷重リスト」を選択すると、床荷重表のウインドウが開きます。

初期状態では、符号L1からL13までのデフォルトデータが既に入力されておりますので、必要に応じて編集作業を行ってください。D.L.の各項目の入力方法は以下の２通りから項目に応じて使い分けて入力できます。

• 厚さ、単位重量を入力して重量を自動計算する
• 重量を直接入力する（厚さ、単位重量は0と表示されます）

なお、「スラブ」の項目は削除できません。これは、スラブの項目が大梁の協力幅と関連するためです。「スラブ」の厚さが0の場合は、協力幅として考慮されるスラブとみなされません。ただし、剛性計算に用いられるスラブ厚は本項目の厚さではなく、「剛性計算条件」で設定する厚さを用います。

【共通事項】

• 「用途」および「構成要素」は任意の文字列を直接入力して変更できます。

• 合計値（Total(D.L.)，D.L.，T.L.）は、入力値に応じて随時自動計算します。

符号追加

新規符号を挿入する直上の符号を右クリックし、

メニューの「符号追加」をクリックします。

符号削除

削除する符号を右クリックし、メニューの「符号削除」をクリックします。 符号が削除されます。

符号コピー・貼付け

コピー元の符号を右クリックし、コピーした符号を挿入する直上の符号にカーソルをメニューの「符号コピー」をクリックします。 コピーした符号を挿入する直上の符号に合わせ、カーソルをメニューの「符号貼付け」をクリックすると、コピーされた新規符号が追加されます。

行追加・削除

追加する行（削除の場合は削除する行）の直上の行が追加(または削除)されます。

行にカーソルを合わせ、メニューの「行追加（または行削除）」をクリックします。

符号の並べ替え

選択した符号を並べ替えます。 左上の「符号の並べ替え」をクリックして、並べ替えたい行をクリックします。 「↑」「↓」ボタンで並べ替えを行い、「OK」を押すと適用されます。

床荷重の分割配置

定義済みの床荷重について、以下のボタンをクリックすることで、「スラブ符号」「LL符号」「FL符号」に分割する事ができます。 分割後は配置済みの床荷重は全て分割された符号に切り替わります。

スラブ符号

構成要素でスラブに設定している「厚さ」、「単位重量」、「重量」を持つ符号を自動生成します。

「厚さ」を入力している符号については「S+“厚さ”+“単位重量”」という符号名になります。 「重量」を直接入力している符号については「PerArea+“重量”」という符号名になります。

同じデータについては重複せずに符号が生成されます。

FL符号

構成要素でスラブ以外に設定している「厚さ」、「単位重量」、「重量」を持つ符号を自動生成します。

「FL + “床荷重リストで定義しているNo”」という符号名になります。

「構成要素名」、「厚さ」、「単位重量」、「重量」が全く同じであったとしても、 定義済みの床荷重リストの分だけ符号が生成されます。

LL符号

積載荷重のLLに設定している値を持つ符号を自動生成します。

「LL + “床荷重リストで定義しているNo”」という符号名になります。

「床」、「小梁」、「架構」、「地震」の入力値が全く同じであったとしても 定義済みの床荷重リストの分だけ符号が生成されます。

スラブリスト

スラブリスト

メインメニュー「荷重・材料」→「スラブ符号リスト」を選択すると、床荷重表のウインドウが開きます。

初期状態では符号が定義されていませんが、「床荷重リスト」で設定した符号を利用して自動生成することができます。

FL符号リスト

FL符号リスト

メインメニュー「荷重・材料」→「FL符号リスト」を選択すると、床荷重表のウインドウが開きます。

初期状態では符号が定義されていませんが、「床荷重リスト」で設定した符号を利用して自動生成することができます。 詳細は「床荷重の分割配置」を参照してください。

LL符号リスト

LL符号リスト

メインメニュー「荷重・材料」→「LL符号リスト」を選択すると、床荷重表のウインドウが開きます。

初期状態では符号が定義されていませんが、「床荷重リスト」で設定した符号を利用して自動生成することができます。 詳細は「床荷重の分割配置」を参照してください。

柱・大梁仕上げ

柱・大梁仕上げ

メインメニュー「荷重・材料」→「柱・大梁仕上げ」を選択します。ここでは、柱および大梁の仕上げ重量等を設定します。

壁仕上げ

壁仕上げ

メインメニュー「荷重・材料」→「壁仕上げ」を選択します。ここでは、壁の仕上げ重量を設定します。データの追加・コピー・削除等の操作は、ウインドウ上で右クリックして行ってください。

地震荷重

地震荷重

メインメニュー「荷重・材料」→「地震荷重」を選択すると「地震力」ウインドウが立ち上がります。ここでは、地震力算定用のデータを入力します。

• 「地震地域係数」および「用途係数」を直接入力してください。

• 「地盤種別による Tc」算定用の地盤種別をプルダウンメニューから選択してください。

• 「設計用一次固有周期」は、方向別に算定方法を選択できます。「精算法（周期直接入力）」を選択する場合は、固有周期（X 方向の場合は T1x， Y 方向の場合は T1y）を直接入力してください。

• 「振動特性係数 Rt」は、枠にチェックを入れると X・ Y 方向別に直接入力することも可能です。

• 「地震層せん断力係数 Ci」を直接入力する場合は、「Ci 直接入力」の枠にチェックを入れ、「Ci 直接入力設定」のボタンを押してください。ウインドウが開きますので、値を直接入力してください。 ここでは、入力がある階のみ入力値を採用し、入力のない階は（Ai 分布による）自動計算値を用います。入力値を消去する場合は、（数字の） 0 を入力してください。 地下階とペントハウス階については、水平震度（ki）を直接入力してください。入力がない場合は、「ペントハウス階の水平震度 k」および「地下階震度の最小値 k」の入力値とします。

• 地震層せん断力係数 Ci」は、「標準せん断力係数 C0x」および「標準せん断力係数 C0y」の入力値を用いて Ai 分布により自動計算します。 「標準せん断力係数 C0x」 および「標準せん断力係数 C0y」を直接入力してください。

• 「ペントハウス階の水平震度 k」 と「地下階震度の最小値k」 直接入力してください。


副剛床のCi直接入力

副剛床のCi直接入力

メインメニュー「荷重・材料」→「副剛床のCi直接入力」を選択、「地震荷重時」、または「荷重増分解析時」を選択すると「副剛床の外力分布形直接入力（水平荷重時）」、または「副剛床の外力分布形直接入力（荷重増分解析時）」ウインドウが立ち上がります。主にマルチタワーにおいてタワーごとにせん断力係数を設定する場合に用います。副剛床とは、床グループIDが"1"以外の床グループの剛床とします。ここでは、床グループIDごとに副剛床の層せん断力係数を入力します。副剛床のCiを直接入力しない場合は、階の総重量から算出された水平力を各床グループの重量比で分配して水平力を求めます。

※荷重増分解析時のCi直接入力の採用に関しては、静的増分解析条件の「外力分布形の指定」の項目も関連しますのでご確認ください。

風荷重

風荷重

メインメニュー「荷重・材料」→「風荷重」を選択します。ここでは、風圧力算定用のデータを入力します。

風力係数Cfを直接入力する場合は、「風洞試験の結果に基づくCf直接入力」の項目にチェックを入れ、「Cf直接入力設定」のボタンを押してください。ウインドウが開きますので、値を直接入力してください。ここでは、数値の入力がある階のみ入力値を採用し、入力のない階は自動計算値を用います。入力した数値を消去する場合は、（数字の）0を入力してください。

※風荷重時受圧面積は、通り芯と階高からなる無開口の壁として算定します。セットバック等の節点移動は考慮しません。

風荷重の直接入力

風荷重の直接入力

メインメニュー「荷重・材料」→「風荷重の直接入力」を選択します。ここでは、風荷重を直接設定できます。

積雪荷重

積雪荷重

メインメニュー「荷重・材料」→「積雪荷重」を選択します。ここでは、積雪荷重の詳細を設定します。

積雪荷重の考慮

積雪荷重を考慮する、しないの選択をします。考慮する場合は、入力した単位重量と積雪量より、下表のように応力が設定されます。

G：固定荷重による応力　　W：風圧力による応力

P：積載荷重による応力　　S：積雪荷重による応力

K：地震力による応力　　δ1・δ2・δ3：低減係数

断面算定時に考慮する係数

断面算定時に考慮する積雪荷重の低減係数を設定します。

節点補正荷重

節点補正荷重

メインメニュー「荷重・材料」→「節点補正荷重」を選択します。ここでは、節点荷重と荷重の配置箇所を入力します。ここで入力したラーメン荷重は長期荷重としてその他の荷重に加算して考慮されます。地震荷重は地震力の算定時および振動解析時にその他の荷重に加算して考慮されます。

新規の行を追加する場合

ウインドウ内にカーソルを合わせて右クリックするとメニューが表示されますので、「行新規」を選択してください。行の最後尾に新規の行が追加されます。

行を削除する場合

行を削除する場合は、削除する行にカーソルを合わせて右クリックするとメニューが表示されますので、「行削除」を選択してください。

行をコピー・貼り付ける場合

行のコピー・貼付けの操作は、まずコピー元の行をドラッグして範囲指定し、右クリックするとメニューが表示されますので、「コピー」を選択してください。次に、貼り付ける行にカーソルを合わせて右クリックし、表示されたメニューの「貼り付け・行自動追加」を選択してください。

入力データを図面に反映する

「図面へ適用」ボタンをクリックすると、入力データが各図に反映されます。このとき、操作対象は「節点荷重」を選択してください。

部材特殊荷重

部材特殊荷重

メインメニュー「荷重・材料」→「部材特殊荷重」を選択します。ここでは、特殊荷重の入力データを作成します。

行の新規追加、削除、コピー・貼り付け

行の新規追加、削除、コピー・貼り付けの操作は「節点補正荷重」を参照してください。

荷重タイプ

荷重タイプは、プルダウンメニューから選択してください。選択可能な荷重タイプは以下の通りです。

a) 集中荷重

b) 等分布荷重

c) 分布荷重

d) CMQ荷重

e) 曲げモーメント荷重

荷重倍率

荷重タイプの図におけるP1等の荷重に対する倍率を設定します。「0」を入力すると荷重0となり、「1」を入力するとそのままの値となります。

応力計算用節点荷重

応力計算用節点荷重

メインメニュー「荷重・材料」→「応力計算用節点荷重」を選択します。ここでは地震重量には考慮されず、応力計算時に作用させる節点荷重の入力データを作成します。

行の新規追加、削除、コピー・貼り付け

行の新規追加、削除、コピー・貼り付けの操作は「節点補正荷重」を参照してください。

各項目の説明

「荷重ケース」：節点荷重を作用させる荷重ケースを指定します。

「反転」：「する」とした場合、反対符号の荷重ケースにも、荷重の向きを反転させて定義します。

固定荷重では「反転する」と設定しても設定は無視されます。

下記2つの入力は同じ意味になります。

「下階」「上階」 ：階の範囲を定義します。

（※設定した階名称と完全一致している必要があります。）

「開始Ｘ」「開始Ｙ」「終了Ｘ」「終了Ｙ」：対象とする節点の範囲を指定します。

「Ｘ方向」「Ｙ方向」「Ｚ方向」「Ｘ軸回転」「Ｙ軸回転」：各荷重を定義します。

座標系は全体座標系によります。Ｘ軸回転、Ｙ軸回転はそれぞれＸ軸回り、Ｙ軸回りの回転です。回転の符号は軸の方向に対して右回りを正(右手系)としています。Ｘ軸組、Ｙ軸組で見た目上のモーメントの正負が異なることにご注意ください。

Ｘ方向軸組では、モーメントの正方向はＹ軸の時計回りとなります。

Ｙ方向軸組では、視点の向きはＸ軸マイナス方向となるので、モーメントの正方向はＸ軸回りの反時計回りとなります。

　※荷重増分解析時には、荷重倍率1.0倍のときの荷重として反映されます。したがって、荷重倍率1.0倍以上に加力を行った場合には、設定した荷重よりも大きい荷重が発生することに注意してください。

地震重量の再配分

地震重量の再配分

メインメニュー「荷重・材料」→「地震重量の再配分」を選択します。中間節点に配置される地震重量により、応答解析時に不自然な挙動を示す場合などに、当該地震重量を振り分ける事ができます。

行の新規追加、削除、コピー・貼り付け

行の新規追加、削除、コピー・貼り付けの操作は「節点補正荷重」を参照してください。

各項目の説明

階（元）、X軸（元）、Y軸（元）: 重量の移動元となる節点位置を指定します。

階（先）、X軸（先）、Y軸（先）: 重量の移動先となる節点位置を指定します。

使用材料の設定

使用材料の設定

ここでは鉄骨、コンクリート、鉄筋等の使用材料を設定します。メインメニュー「荷重・材料」→「使用材料」を選択すると、使用材料のウインドウが開きます。使用材料の設定において、操作の共通事項は以下の通りです。

使用材料種別の切り替え

鉄骨、コンクリート等の使用材料種別の切り替えは、タブをクリックして行います。

使用材料の変更

変更する材料のセルをダブルクリックすると、プルダウンメニューが開きますので、各部位の使用材料を階ごとに選択してください。

使用材料のコピー・貼り付け

コピー元の材料のセルをドラッグして範囲指定し、右クリックするとメニューが開きますので、「コピー」を選択してください。貼り付け先のセル(複数ある場合は先頭のセル)を選択し、右クリックするとメニューが開きますので、「ペースト」を選択してください。

鉄骨

メインメニュー「荷重・材料」→「使用材料」を選択すると、使用材料のウインドウが開きますので、「鉄骨」のタブをクリックしてください。

各部位（梁フランジ、梁ウェブ、柱フランジ、柱ウェブ、ブレース）の使用材料を階ごとに選択してください。S造断面リストの材料設定で、個々に材料を指定した場合は、そちらが採用されます（「S造柱リスト」、「S造大梁リスト・S造片持梁リスト」参照）。

コンクリート

メインメニュー「荷重・材料」→「使用材料」を選択すると、使用材料のウインドウが開きます。「コンクリート」のタブをクリックし、各部材（柱・壁、梁・床）の使用材料を階ごとに選択してください。

鉄筋

メインメニュー「荷重・材料」→「使用材料」を選択すると、使用材料のウインドウが立ち上がりますので、「鉄筋」のタブをクリックしてください。

使用材料の設定は、「階・部材による材料指定」または「鉄筋径による材料指定」により行ってください。「階・部位による材料指定」と「鉄筋径による材料指定」の内容が異なる場合は、「鉄筋径による材料指定」を採用します。

「鉄筋重心位置」のタブをクリックすると、一段目の鉄筋重心位置を直接入力できます。RC断面リストの詳細設定で、個々に重心位置を指定した場合は、そちらが採用されます（「RC造柱リスト」、「RC造大梁リスト・RC造片持梁リスト・RC造基礎梁リスト」参照）。

階・部位による材料指定

鉄筋径による材料指定

「鉄筋径による材料指定」では、アルファベットの組み合わせであれば任意の名称で鉄筋を定義することができます。手順は以下の通りです。

１．「鉄筋径による材料指定」で右クリックから「行新規」を選択して行を追加します。

２．「径下限」「径上限」に「○○<鉄筋径>」の形式で鉄筋名称を入力する。

○○の部分は、アルファベットの組み合わせとしてください。

ただし、「R」「D」は使用できません。

鉄筋名称の例）K13、S13、UD25 .e.t.c.

３．使用材料を選択する。

本機能を使用した場合、鉄筋の断面積は使用材料の選択によって変更されます。使用材料に高強度せん断補強筋を選択した場合、鉄筋径は高強度せん断補強筋の断面積が適用されます。「R」を指定した場合、鉄筋断面積は丸鋼の断面積が採用されます。その他の場合には異形鉄筋の断面積が採用されます。

高強度せん断補強筋は以下に対応しています。

鉄筋重心位置の指定

その他の部材

メインメニュー「荷重・材料」→「使用材料」を選択すると、使用材料のウインドウが立ち上がりますので、「その他」のタブをクリックしてください。

各材料のセルをクリックするとプルダウンメニューが開きますので、各部材（スラブ筋、片持ち梁ウェブ、片持ち梁フランジ、任意ブレース、杭のコンクリート）の使用材料を選択してください。

使用材料の個別指定

使用材料の個別指定

ここでは使用材料の個別指定を行います。メインメニュー「荷重・材料」→「使用材料の個別指定」→「コンクリート」を選択すると、使用材料の個別指定のウインドウが開きます。使用材料の個別指定において、操作の共通事項は以下の通りです。

部材種別の切り替え

大梁、柱、壁の部材種別の切り替えは、タブをクリックして行います。

行の新規追加、削除、コピー・貼り付け

行の新規追加、削除、コピー・貼り付けの操作は「節点補正荷重」を参照してください。

各項目の説明

• 使用材料の個別指定 大梁

• 使用材料の個別指定 柱

• 使用材料の個別指定 壁

• 使用材料の個別指定 柱梁接合部

符号：コンクリート材料を個別指定する部材の符号を直接入力してください。省略した場合は全ての符号を対象とします。

階：個別指定する部材の配置階層(下階、上階)を直接入力してください。省略した場合は全ての階を対象とします。

フレーム範囲指定：フレーム、範囲指定を直接入力してください。部材の範囲指定については「フレーム・軸の定義」を参照してください。省略した場合は全てのフレーム、範囲を対象とします。

材料名：個別指定に用いるコンクリートの材料名を入力して下さい。材料名については、「材料強度」で表示される材料名を参照してください。この項目を省略した場合は、この行の設定は無効となります。

検定用：材料名検定に用いるための材料を通常の材料と異なる材料とする場合に入力します。入力方法は「材料名」と同様です。

材料強度

材料強度

メインメニュー「荷重・材料」→「材料強度」を選択すると、材料強度のウインドウが開きます。ここでは、プログラムに設定されている各材料強度を閲覧できます。

鉄骨の材料強度

コンクリートの材料強度

鉄筋の材料強度

コンクリート材料、鉄筋材料についてはユーザー定義を行うことも可能です。

コンクリート材料強度ユーザー定義

※単位体積重量は RC としての重量です。入力値に対し、体積を乗じることで部材重量を計算します。

鉄筋材料強度ユーザー定義

※指定倍率により基準鉄筋材料の許容応力度、材料強度を割り増した材料を定義します。

部材配置

部材配置

部材の配置と削除はマウスによる操作で行います。「新規作成」→「構造種別」で「新規部材を生成する」とした場合は、設定した基本グリッド（スパン数、スパン長、階数）に柱（C1）、大梁（G1）、床（L1）が既に配置されています。

まず、建物形状の編集を行うには、操作対象のウインドウから操作事項を選択します。

節点

節点

操作対象で「節点」を選択します。伏図または軸組図をアクティブにし、キー「Ｎ」を押すことでも節点に切り替わります。

節点は、XY軸の交点に生成されます。詳細情報から座標データを変更することで、自由位置を移動することができます。
柱梁等の各部材は節点を介して接続されるため、部材の交点には節点がある必要があります。
梁と梁が交わる位置に自動的に節点が設けられるわけではありませんので、交点に節点を生成後、部材を接続し配置しなおしてください。
接続していない場合、部材が宙に浮いていることになりますので、ご注意ください。

また、節点は移動や結合を行っても、元の座標軸に属しています。結果の確認の際はご注意ください。

節点(柱)の移動

節点（柱）を移動するには2通りの方法があります。

a) 選択した節点をドラッグして移動する

選択してオレンジ色になった節点を左クリックしたままドラッグすると、節点を任意の位置に移動することが出来ます。

b) 座標入力により移動する

移動したい節点を選択して、画面右側の節点情報のウインドウの座標値X，Y，Zに座標(mm)を直接入力します。

座標指定タイプは「絶対座標」と「軸からの相対座標」があり、プルダウンメニューより選択できます。「絶対座標」では、左下の基準グリッドを原点とした座標を入力します。「軸からの相対座標」では、グリッド上の節点位置からの移動距離を入力します。

節点(柱)の結合

選択した節点を他の節点上にドラッグすることで、節点を結合することが出来ます。

支持条件の変更

支持条件のデフォルトは「ピン」です。支持条件を変更する場合は、変更する節点を選択後、画面右側の詳細情報ウインドウの「節点支持タイプ」をクリックし、プルダウンメニューより支持条件を選択して変更します。

「ばね」を選択した場合は、バネ剛性(バネ剛性X方向、Y方向、鉛直方向、X軸回り、Y軸回り)を直接入力してください。入力を省略した場合は0(フリー)となります。

剛床解除する場合

剛床解除したい節点を選択し、画面右側の詳細情報ウインドウの「剛床解除」をクリックします。プルダウンメニューより剛床解除「する」を選択すると、節点が緑色に変わり、剛床が解除されます。

多剛床の設定を行う場合

多剛床としたい節点を選択し、画面右側の詳細情報ウインドウの「床グループID」をクリックしＩＤを変更します。ＩＤが同一の節点が同一の剛床としてモデル化されます。なお、剛床解除した節点であっても、床グループIDが一致するグループにせん断力が集計されます。床グループIDが"1"の剛床を主剛床とし、それ以外の床グループIDの剛床を副剛床とします。各層において、主剛床は必ず存在する必要があります。（全剛床解除の場合には、層間変位を計算するために適切と思われる節点を1つだけ主剛床として定義することでモデル化できます）

※「剛床ＩＤ」から「床グループID」に名称変更されました。

異なる床グループIDの節点間をつなぐ部材の層せん断力集計

異なる床グループIDをもつ節点間をつなぐ部材の場合、床グループＩＤのうち最大の数値であるグループに集計されます。複雑な剛床の場合、適切なグループに集計されるようにＩＤの設定を考慮する必要があります。なお、各部材の「層せん断力集計床グループ」を設定した場合には、指定した床グループに層せん断力が集計されます。「層せん断力集計床グループ」に「0」が入力されている場合、前述のルールに従い、床グループＩＤのうち最大の数値となるグループに集計されます。

　例えば下図のような場合、1と2を繋ぐ部材は層せん断力集計床グループが2となります。層せん断力集計床グループIDは変更することができます。詳しくは「層せん断力集計指定」をご参照ください。重心および剛心はこの層せん断力集計床グループごとに計算されます。

グルーピング対象

節点のプロパティのうち、グルーピング対象となるパラメータおよびならないパラメータを以下に示します。

柱

柱

操作対象で「柱」を選択します。
伏図または軸組図をアクティブにし、キー「C」を押すことでも、柱に切り替わります。
伏図・軸組図上で柱が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する柱の基本情報が表示されており、符号・材端条件等が指定できます。
柱が選択されている場合は、選択柱の情報が表示されます。

プロパティ

基本情報

・柱符号

 断面リストで定義された柱符号、ダンパーリストで定義されたダンパー符号から選択できます。
 また、ダミー部材を設定する際は、『DUM』を選択します。

・層せん断力集計床グループ

・材端条件タイプ

 「剛」「ピン」「材端ばね」から選択できます。

・回転角度

 柱の回転角度を0～180°（反時計回り）で入力できます。

・ねじり剛性指定タイプ

 柱符号ごとにねじり剛性の考慮・非考慮を設定します。
 「建築全体の設定に従う」とした場合、剛性条件2の設定に従います。

・長期応力負担タイプ

 柱符号ごとに長期応力負担タイプを設定します。
 「建築全体の設定に従う」とした場合、応力条件1の柱の軸変形の設定に従います。

剛域長

剛域長を直接入力できます。正の値で入力します。
「0」の場合は自動計算された値が採用されます。
自動計算の結果が負となる場合は剛域を「0」とします。

剛性倍率

剛性倍率を直接入力できます。「0」の場合は自動計算された値が採用されます。
※荷重増分解析および振動解析において柱をファイバーモデルとした場合には入力した剛性倍率は適用されません。
 X方向剛性倍率 $φI$      ：柱のX方向の曲げ剛性倍率
 X方向剛性倍率 $φAS$   ：柱のX方向のせん断剛性倍率
 Y方向剛性倍率 $φI$      ：柱のX方向の曲げ剛性倍率
 Y方向剛性倍率 $φAS$   ：柱のY方向のせん断剛性倍率
 剛性倍率 $φAN$         ：柱の軸剛性倍率

危険断面位置

危険断面位置を直接入力できます。正の値で入力します。
「0」の場合は自動設定された結果が採用されます。
危険断面位置よりも剛域長が長い場合には、剛域端を危険断面位置として採用します。

端部回転バネ

端部回転バネを直接入力できます。正の値で入力します。
※材端条件タイプを「材端ばね」とした場合にこの値により材端回転バネを設定します。

断面検定

終局検定

補強部材情報

施工時解析の個別指定

柱の配置

a) 伏図で柱を配置する場合

節点にカーソルを合わせた時に、仮想部材が表示されます。仮想部材が表示された状態で左クリックをすると、柱が配置されます。また、柱を削除する場合には、削除する柱を選択し「Delete」キーを押します。

b) 軸組図で柱を配置する場合

柱を配置する節点の一方を左クリックし、他方の節点までドラッグすることで、柱が配置されます。

間柱ダンパーの配置

「柱」と同様に、伏図および軸組図より配置できます。
ダンパーの部材諸元と支持柱符号は「免震・制震ダンパー」にて定義します。

節点結合された節点に対する柱の配置

節点結合された節点に柱を配置する場合、伏図による入力では想定と異なる箇所に配置されることがあります。
正確に入力するためには軸組図で入力するようにしてください。

大梁

大梁

操作対象で「大梁」を選択します（キー「G」を押すことでも、大梁に切り替わります）。伏図・軸組図上で大梁が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する大梁の基本情報が表示されており、符号・材端条件等が指定できます。大梁が選択されている場合は、選択梁の詳細情報が表示されます。

プロパティ

基本情報

・大梁符号

 断面リストで定義された大梁符号から選択できます。
 また、ダミー部材を設定する際は、『DUM』を選択します。

・I/J端接続条件  「剛」「ピン」「材端ばね」から選択できます。

・終始端種類  始端および終端の断面について「外端」「内端」「中央」の指定を設定できます。
 **※外端・内端は自動認識ではありません。デフォルトでは始端=外端、終端=内端として設定されています。
  （デフォルトの場合は外端=左端、内端=右端と読み替えることができます）

・高さ方向移動長さ  高さ方向(Z方向)の移動長さ(mm)を入力できます。

・ねじり剛性指定  大梁符号ごとにねじり剛性の考慮・非考慮を設定します。
 「建築全体の設定に従う」とした場合、剛性条件2の設定に従います。

・ユーザー指定方向

・大梁自動分割・大梁自動分割数  上下動を入力した場合の応答性状を把握するために用いることがございます。
 詳しくは 【RESP-D 注目機能紹介】上下動用大梁分割機能をご参照ください。

・自動分割部材一本出力

・梁モデル化個別設定

剛域長

剛域長を直接入力できます。「0」の場合は自動計算された値が採用されます。

剛性倍率

剛性倍率を直接入力できます。「0」の場合は自動計算された値が採用されます。
  $φI$      ：大梁の強軸方向の曲げ剛性倍率
  $φAN$  ：大梁の強軸方向の軸剛性倍率
  $φAS$   ：大梁の強軸方向せん断剛性倍率
  $WφI$   ：大梁の弱軸方向の曲げ剛性倍率
  $wφAS$ ：大梁の弱軸方向の軸剛性倍率
  $WφT$  ： 大梁のねじり剛性倍率

横座屈長

横座屈長を直接入力できます。断面検定に用います。

危険断面位置

危険断面位置を直接入力できます。「0」の場合は自動設定されます。

断面検定

軸非線形特性

大梁の軸非線形を考慮できます。考慮する場合は「True」、考慮しない場合は「False」とします。主に剛床解除もしくは多剛床節点間に配置される大梁を評価するための機能です。

終局検定

免震層設計

$P-δ$付加曲げ無視 免震層上下大梁検定用付加曲げモーメント計算時、節点周りで計算されたモーメントを分配する大梁の対象から除外できます。大梁として配置している片持ち梁などの場合に指定することで $P-δ$付加曲げモーメントを適切に分配させることができます。

補強部材情報

施工時解析の個別指定

累積損傷度計算の個別設定

曲げせん断繰り返し座屈挙動

大梁の配置

a) 伏図で大梁を配置する場合

大梁を配置する節点の一方を左クリックし、他方の節点までドラッグすることで、大梁が配置されます。

b) 軸組図で大梁を配置する場合

伏図で配置する場合と同じ方法で配置します。

c) 節点結合された節点に対する大梁の配置

節点結合された節点に大梁を配置する場合、原則的には大梁を配置後、節点を結合するようにしてください。節点結合後に大梁を配置すると、意図するような軸に所属しない大梁になる可能性があります。

片持梁

片持梁

操作対象で「片持梁」を選択します（キー「K」を押すことでも、片持梁に切り替わります）。片持梁は伏図で配置します。画面右側の部材情報のウインドウの「片持梁長」、「基準方向」、「配置タイプ」、「角度(°)」を指定します。 先端の節点は既定では剛床内に含まれます。指定により、剛床解除できます。

基準方向を「上」、「下」、「右」、「左」から選択します。カーソルを合わせた節点から指定した方向に向けて片持梁が配置されます。

配置タイプは「通り軸に平行」または「大梁平行」を選択します。「通り軸から平行」とした場合には、さらに通り軸からの角度を指定することが出来ます。

通り軸からの角度の方向は軸を基準とし、反時計回りです。

耐震壁・粘性壁

耐震壁・粘性壁

操作対象で「耐震壁・粘性壁」を選択します（キー「W」を押すことでも耐震壁・粘性壁に切り替わります）。伏図・軸組図上で耐震壁・粘性壁が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する壁の基本情報が表示されており、符号・スリットタイプ等が指定できます。壁が選択されている場合は、選択壁の詳細情報が表示されます。

左右を柱で挟まれ、上下に梁があり、四隅に節点がある位置に壁を配置することができます。多スパンにわたる壁は配置できますが、多層にわたる壁は配置できません。もし多層にわたる壁を配置する場合には、ダミー梁をもちいて各階に壁を配置する方法が考えられます。その場合でも、壁エレメント要素は各階で分割されることにご注意ください。

プロパティ

・壁符号

 壁リストおよびダンパーリストで定義された符号から選択できます。

・層せん断力集計床グループ

・スリットタイプ

 「なし」「三方」「左側」「右側」「両側」から選択できます。

・剛性低下率考慮スイッチ

 弾性剛性に対して剛性低下率を考慮する（True）・しない（False）の変更ができます。

・せん断剛性低下率
 弾性解析時におけるせん断剛性低下率を入力できます。
 主に弾性解析時にひび割れによる剛性低下率（β）を考慮する機能です。
 弾性解析時には初期剛性に対して設定した倍率を乗じた剛性を採用して計算を行います。
 非線形解析時には用いられません。
 剛性低下率考慮スイッチがTrueとなっている時に考慮されます。

・形状係数k

・長期応力負担タイプ

剛性倍率φAS

 弾性・弾塑性に限らずすべての解析において考慮されます。

壁モデル化設定

・壁モデル化個別指定
 壁符号ごとに要素種類を設定します。
 「建築全体の設定に従う」とした場合、応力条件2の柱の軸変形の設定に従います。

・メッシュ分割する

・メッシュ自動分割

・柱/梁分割数

補強部材情報

施工時解析の個別指定

耐震壁の配置

a) 伏図で耐震壁を配置する場合

耐震壁を配置出来る場所にカーソルを合わせると、仮想部材が表示されます。仮想部材が表示された状態で左クリックをすると、耐震壁が配置されます。また、耐震壁を削除する場合には、削除する耐震壁を選択し「Delete」キーを押します。

b) 軸組図で耐震壁を配置する場合

粘性壁の配置

配置の方法は耐震壁と同様になりますが、壁は柱間にしか配置できないため、スパン間に粘性壁を設ける場合、その両側にダミーの柱を作成する必要があります。

1. 軸追加

ダミーの柱を配置する節点を作成するために、軸を追加します。

X2の右側にX2a,X2bの軸を追加し、スパンを調整します。

2. ダミー柱配置

粘性壁配置用のダミー柱を配置します。

3. 梁分割

ダミー柱が宙に浮いているので、梁を分割して接続します。

梁をいったん削除し、ダミー柱に接続する梁を再配置します。

4. 粘性壁の配置

雑壁

雑壁

雑壁の配置は全て、「部材リスト」の「雑壁」で行います。操作対象で「雑壁」を選択し（キー「P」を押すことでも雑壁に切り替わります）、伏図にて配置を確認することができます。

壁仕上げ

壁仕上げ

操作対象で「壁仕上げ」を選択します（キー「F」を押すことでも壁仕上げに切り替わります）。伏図・軸組図上で壁仕上げが選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する壁仕上げの情報が表示されており、符号が指定できます。壁仕上げが選択されている場合は、選択壁仕上げの詳細情報が表示されます。

仕上げ壁符号の配置

壁仕上げリストで定義した仕上げ壁符号より選択します。

壁仕上げを配置できる場所にカーソルを合わせると、仮想部材が表示されます。仮想部材が表示された状態で左クリックをすると、壁仕上げが配置されます。また、壁仕上げを削除する場合には、削除する壁仕上げを選択し「Delete」キーを押します。

a) 伏図で壁仕上げを配置する場合

b) 軸組図で壁仕上げを配置する場合

ブレース

ブレース

操作対象で「ブレース」を選択します（キー「B」を押すことでも、ブレースに切り替わります）。伏図・軸組図上でブレースが選択されていない場合、画面右側の部材詳細ウインドウには新規で配置するブレースの基本情報が表示されており、符号・配置タイプ等が指定できます。ブレースが選択されている場合は、選択ブレースの詳細情報が表示されます。

プロパティ

基本情報

・ブレース符号  ブレースリストまたは免震・制震ダンパーリスト（オイルダンパー・座屈拘束ブレース等）
 で定義した符号から選択できます。

・層せん断力集計床グループ

・層せん断力集計タイプ  定義通りに集計
 履歴ダンパ―として入力
 速度依存ダンパーとして入力

・配置タイプ  「×配置」、「／配置」、「＼配置」、「K型（上部節点）配置」、「K型（下部節点）配置」
 から選択します。

・ 面外拘束  拘束する（True）・拘束しない（False）の変更ができます。
 シアリンク型ダンパーを設置する際などに、ブレースが取りつく節点が面外に不安定となる場合には
 この設定をTrueにすることで面内方向のみに移動するようにモデル化されます。

・剛接ブレースか

・偏心距離  偏心距離を入力できます。

剛性倍率

剛性倍率を入力できます。

ダンパー設計

補強部材情報

施工解析の個別指定

ブレースの配置

a) 軸組図でブレースを配置する場合

配置タイプを指定し、ブレースを配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、指定した配置タイプのブレースが配置されます。

b) 伏図でブレースを配置する場合

伏図でブレースを配置する場合には、ブレース種別は「ブレース」とします。配置タイプを指定し、ブレースを配置する場所にカーソルを合わせ、配置される部材が表示された状態で左クリックをすることで、指定した配置タイプのブレースが配置されます。

※ 配置タイプを「／配置」または「＼配置」にした場合について

「／配置」または「＼配置」は下図のような方向からモデルを見たときに配置される配置タイプです。

※「K型（上部節点）配置」、「K型（下部節点）配置」とした場合は、計算内部で自動的に梁中央に節点を設けます。ただし、中央点においてすでに大梁が分割されており、内部節点座標が大梁中央と許容誤差範囲内（オプションにより設定）の場合には、内部節点を設けずに存在する節点を用います。

節点間ブレース

節点間ブレース

操作対象で「節点間ブレース」を選択します（キー「A」を押すことでも、節点間ブレースに切り替わります）。層や部材をまたいでブレースを配置する際などにこの方法でブレースを配置します。なお、節点間ブレースは軸組図で配置します。

画面右側の部材詳細情報のウインドウの「ブレース符号」、「配置タイプ」、「偏心距離」を指定します。ブレース符号は、ブレースリストまたは免震・制震ダンパーリスト（オイルダンパー・座屈拘束ブレース等）で定義した符号から選択可能です。 プロパティの各項目については「ブレース」をご参照ください。

ブレースの配置

ブレースを配置する一方の節点を左クリックし、そのまま他方の節点までドラッグします。

※節点間ブレースで大梁の途中節点につないだ場合、大梁は自動分割されないため、大梁は手動で分割する必要があります。

水平ブレース

水平ブレース

操作対象で「水平ブレース」を選択します（キー「H」を押すことでも、水平ブレースに切り替わります）。水平ブレースは伏図で配置します。

画面右側の部材詳細情報のウインドウで「水平ブレース符号」を指定します。
水平ブレース符号は、ブレースリストまたは免震・制震ダンパーリスト（オイルダンパー等）で定義した符号から選択可能です。
プロパティの各項目については「ブレース」をご参照ください。

ブレースの配置

ブレースを配置する一方の節点を左クリックし、そのまま他方の節点までドラッグします。

開口

開口

操作対象で「開口」を選択します（キー「V」を押すことでも、開口に切り替わります）。開口は伏図または軸組図で配置します。

画面右側の部材詳細情報のウインドウで「開口符号」を指定します。開口符号は、RC造壁開口リストで定義した符号から選択可能です。

開口の配置

a) 伏図で開口を配置する場合

開口を配置できる場所（耐震壁が配置されていること）にカーソルを合わせると、仮想部材が表示されます。仮想部材が表示された状態で左クリックすると、開口が配置されます。また、開口を削除する場合には、削除する開口を選択し「Delete」キーを押します。

b) 軸組図で開口を配置する場合

床

床

操作対象で「床」を選択します（キー「L」を押すことでも、床に切り替わります）。床は伏図で配置します。

画面右側の部材詳細情報ウインドウの「床符号」、「吹き抜け」、「符号を個別か」、「荷重伝達方向」を指定します。
床符号は床荷重リストで定義した床符号より選択可能です。

床は必ず梁に囲まれているものとします。
梁に囲まれていれば三角形でも多角形でも入力できます。
床荷重は床組の多角形をメッシュ分割し、分割されたメッシュを最も近い大梁、小梁もしくは柱に荷重伝達するものとして計算します。

プロパティ

基本情報

・吹き抜け

吹き抜けは、「する」または「しない」を選択します。荷重伝達方向は、「X方向」、「Y方向」、「XY方向」から選択します。

※ 荷重伝達方向の表示については、「表示」を参照してください。

吹き抜け「しない」とした場合

床を配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、床が配置されます。

吹き抜け「する」とした場合

吹き抜けにしたい床を左クリックし、クリックした床がオレンジ色になった状態で、部材情報のウインドウの吹き抜けを「する」に指定することで、床が吹き抜けになります。

・符号を個別か

「True」または「False」を選択します。

デフォルトは「False」ですが、「True」に変更した場合は「床符号」は空欄となります。 「True」から「False」に変更した場合は「スラブ符号」「FL符号」「LL符号」は空欄となります。

配置済みの床符号は「床荷重リスト」画面で自動分割を実行した場合は「True」に切り替わり、配置していた符号を分割した「スラブ符号」「FL符号」「LL符号」が設定されます。

床組分割

荷重

親床

補強部材情報

構造

平面応力要素を考慮したい床を左クリックし、クリックした床がオレンジ色になった状態で部材情報のウィンドウの「平面応力要素計算」を「する」とし、「平面応力要素名」を選択すると平面応力要素を考慮した解析が行えます。平面応力要素の符号は、「部材リスト」→「平面応力要素」で定義できます。

二重床

二重床

操作対象で「二重床」を選択します（キー「U」を押すことでも、二重床に切り替わります）。二重床は伏図で配置します。二重床は荷重として考慮されるのみで、剛性には寄与しません。

　※ 床と同様な方法で配置します。「床」を参照してください。

片持床

片持床

操作対象で「片持床」を選択します（キー「O」を押すことでも、片持床に切り替わります）。
片持床は伏図で配置します。

画面右側の部材詳細情報ウインドウの「片持床符号」、「配置サイド」、「スラブ端距離」、「スラブ幅」、「先端線荷重」を指定します。
片持床符号は床荷重リストで定義した符号から選択可能です。先端線荷重の単位は（kN/m）です。

片持床の配置

片持床を配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、片持床が配置されます。

出隅

出隅

操作対象で「出隅」を選択します（キー「D」を押すことでも出隅に切り替わります）。出隅は伏図で配置します。
画面右側の部材詳細情報ウインドウの「出隅符号」、「X方向幅」、「Y方向幅」、「先端線荷重」を指定します。
先端線荷重の単位は（kN/m）です。

出隅の配置

出隅を配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、出隅が配置されます。

小梁

小梁

操作対象で「小梁」を選択します（キー「S」を押すことでも小梁に切り替わります）。小梁は伏図で配置します。
画面右側の小梁配置詳細指定ウインドウの「位置（mm）」、「符号」、「方向」を指定します。

配置した小梁選択時に表示される画面右側のプロパティで小梁符号の変更や特殊荷重の配置が可能です。

小梁の配置

本数・スパン配置

「位置」に小梁を配置するスパンを入力します。
正の値を入力した場合には、床の指定した端部からの距離として指定されます。
負の値を入力した場合には、選択した床に等間隔で配置される小梁の数として指定されます。
「符号」は小梁リストで定義した符号から選択可能です。
「方向」は、小梁をX軸とY軸、または指定した梁番号（小梁配置プレビューにて定義される）のどちらの方向に小梁を配置するかを指定します。

a) 「位置」に正値を入力した場合（距離指定）

※ 複数本、小梁を配置する場合は、リスト部分を右クリックして「ピッチ/比率の行追加」を選択するか、方向入力セルが選択された状態で「Enter」を押してください。

位置と符号、方向を小梁配置プレビューに従って指定する。

※ 配置される小梁が表示された状態でキー「X」または、「Y」を押すことでも、配置方向を指定することが出来ます。

b) 「位置」に負値を入力した場合（等間隔配置）

指定梁鉛直方向本数・スパン配置

「本数・スパン配置」と同様の指定で、指定した大梁と直交する方向に大梁を配置します。
「位置」に小梁を配置するスパンを入力します。
正の値を入力した場合には、床の指定した端部からの距離として指定されます。
負の値を入力した場合には、選択した床に等間隔で配置される小梁の数として指定されます。
「符号」は小梁リストで定義した符号から選択可能です。
「方向」は、小梁をX軸とY軸、または指定した梁番号（小梁配置プレビューにて定義される）のどちらの方向に小梁を配置するかを指定します。

受梁（梁２本指定）本数配置

2本の大梁を指定して、指定した本数の小梁を等間隔で配置します。
「位置」に小梁を配置する本数を入力します。「方向」にはカンマ区切りで大梁の番号を指定します。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

側梁（梁２本指定）本数配置

2本の大梁を指定して、その角度を指定した本数で等分する小梁を配置します。
「位置」に小梁を配置する本数を入力します。「方向」にはカンマ区切りで大梁の番号を指定します。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

任意梁（梁２本指定）本数配置

2本の大梁の長さの割合を指定して、2点間を結ぶ小梁を配置します。
1、2行目の「位置」に1、2本目の大梁の長さの割合、「方向」には床周辺の大梁の内、左回りで何番目の大梁であるかを指定します。
長さの割合は左回りで見た時の始端からの割合となります。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

隣接床組分割指定

大梁を1本指定して、その大梁側に隣接する床に配置されている小梁を延長するように小梁を配置します。

コピー元の床組みが変更される場合は、コピー先の小梁も自動追従します。

小梁配置のコピー・ペースト

入力した床組を他の床組にコピーすることが可能です。
床組を選択後、「Ctrl+C」でコピーし、「Ctrl+V」で貼り付けを行えます。
コピーペーストは同一データ内だけでなく、データをまたいで貼り付けを行うことも可能です。

二重床用小梁

二重床用小梁

操作対象で「二重床用小梁」を選択します。二重床用小梁は伏図で配置します。

※ 二重床用小梁の配置方法は小梁の配置方法と同じです。「小梁」を参照してください。

節点荷重

節点荷重

節点荷重の配置はすべて、メインメニュー「荷重・材料」の「節点補正荷重」で行ないます。
「節点補正荷重」を参照してください。
操作対象で「節点荷重」を選択し（キー「M」を押すことでも節点荷重に切り替わります）、
ここで入力された節点荷重の配置確認を伏図・軸組図上で行うことができます。

特殊荷重

特殊荷重

操作対象で「特殊荷重」を選択します（キー「E」を押すことでも特殊荷重に切り替わります）。
特殊荷重は伏図で配置します。

画面右側の部材詳細情報ウインドウの「特殊荷重符号１」「特殊荷重符号２」を指定します。
特殊荷重符号１」「特殊荷重符号２」を両方入力することで、１つの梁に２つの特殊荷重を配置することが可能です。
各特殊荷重符号は特殊荷重リストで定義した符号より選択できます。

特殊荷重の配置

特殊荷重を配置する場所にカーソルを合わせ、配置する荷重が表示された状態で左クリックをすることで、特殊荷重が配置されます。

支承材・履歴系減衰材

支承材・履歴系減衰材

最下層に免震層を設ける場合を例に配置操作を説明します。

免震支承材の配置

1. メインメニューから「基本事項」→「階・軸の追加と削除」→「階の追加」を選択します。

2. 「最下層に追加」を選択し、追加階の階高・名称を指定し、「免震層として追加」にチェックを入れてOKとします。

3. 最下層にピン支持の節点が作成されますので、既存階の節点支持条件の修正や免震層の梁追加等を適宜行ってください。

※免震装置はデフォルトでは下記のような剛域付きせん断ばねでモデル化されます。
 大梁に接続しているもしくは節点支持条件が「固定」になっているなど、
 節点１および節点２が曲げに抵抗できる条件でないと免震装置はせん断力を負担できませんのでご注意ください。

4. 操作対象で「支承材・履歴系減衰材」を選択します（キー「Ｉ」を押すことでも免震支承材に切り替わります）。

5. 画面右側の部材情報ウインドウで、配置する免震装置を選びます。

6-a) 符号から選択する場合

「免震装置符号」を選択すると、「免震装置符号定義」で定義された符号が表示されますので、必要なものを選択します。

6-b) 型番から選択する場合

「性能指定方法」「免震支承材タイプ」→「メーカータイプ」→「シリーズタイプ名」の順で選択すると、「装置名」のところに配置可能な免震装置の型番一覧が表示されますので、必要なものを選択します。

7-a)伏図で配置する場合は、配置する節点位置にカーソルを合わせ、左クリックします。

7-b) 軸組図で配置する場合は、配置する2節点間をクリック＆ドラッグすることで配置可能です。

節点を左クリックし、 ドラッグする

8. 支承材・履歴系減衰材は下記項目を設定できます。

プロパティ

基本情報

・性能指定方法
・層せん断力集計床グループ
・支承材タイプ
・免震支承材タイプ
・メーカータイプ
・シリーズタイプ名
・装置名

個別情報

・回転角度　支承材・履歴系減衰材の軸回転角度
・引張非線形の考慮　引張非線形を考慮する場合にはTrueとします。
・引張折点用面圧(N/mm²)
 引張非線形を考慮する場合の、引張側折点耐力を計算するための面圧です。
 0とすれば、引張に入った直後に剛性低下します。

・引張剛性低下率　引張非線形を考慮した場合の剛性低下率を設定します。
・初期応力倍率
・Q-h付加曲げモーメント計算用高さを有効にするか
・Q-h付加曲げモーメント計算用高さ

すべり・転がり支承の共通設定

・長期軸力を直接指定するか?
 すべり・転がり支承折点荷重計算用長期軸力を直接指定するかどうか設定できます。

・すべり・転がり支承長期軸力
 上記項目true時の、すべり・転がり支承折点荷重計算用長期軸力直接入力の値

すべり支承の設定

・すべり面側
 すべり面が上側か下側かを設定できます。すべり面側の大梁にのみ、P-δ付加曲げモーメントが発生します。

・摩擦係数を直接指定するか
 摩擦係数を直接指定する場合にはTrueにします。
 メーカー製品によって指定可能なものと不可のものがあります。

・直接入力摩擦係数
 上記項目True時の、摩擦係数直接入力の値です。

・速度を直接指定するか?
 すべり支承滑り出し荷重設定用速度を個別指定する場合にはTrueにします。
 メーカー製品によって指定可能なものと不可のものがあります。

・すべり支承速度
 上記項目true時の、すべり出し荷重設定用速度直接入力の値
 上記項目True時の、滑り出し荷重設定用速度の値です。

・軸力一定で滑り出し荷重を計算

・支圧プレートの設定※BBMの支承材のみ設定可能
 建物全体の指定に従う
 支圧プレートあり
 支圧プレートなし

U型ダンパーの設定

・初期ギャップ(mm)

補強部材情報

補強部材かどうかの指定を行えます。

繰り返し依存性考慮

・初期温度
 繰り返し依存性を考慮する場合に適用される初期温度を設定します。
 （現在はブリヂストン高減衰ゴム系積層ゴム支承のみに有効となります。）
 別途、立体振動解析条件もしくは質点系振動解析条件にて繰り返し依存性の考慮を設定する必要があります。

特性変動の個別指定

・個別指定された特性変動を採用するか
 本設定をTrueにした場合、特性変動を考慮した計算において、この表で定義された特性変動の値が採用されます。
 （現在は高減衰ゴム系積層ゴム支承、鉛プラグ挿入型積層ゴム支承にのみ有効となります。）

筒状流体・粘性体ダンパー

筒状流体・粘性体ダンパー

操作対象で「筒状流体・粘性体ダンパー」を選択します（キー「R」を押すことでも筒状流体・粘性体ダンパーに切り替わります）。

筒状流体・粘弾性ダンパーの配置

画面右側の部材情報ウインドウで、配置する減衰材を選択します。
「性能指定方法」で「符号指定」を選択した場合、「ダンパー符号」を選択して配置を行うことが可能です。
「性能指定方法」で「製品番号指定」を選択した場合、「メーカータイプ」「シリーズタイプ名」を選択すると、
配置可能な装置の型番が「装置名」に一覧で表示されます。選択した装置は伏図にて配置します。

※免震層ダンパーは剛域付きせん断ばねでモデル化されます。大梁に接続しているもしくは節点支持条件が「固定」になっているなど、節点１および節点２が曲げに抵抗できる条件でないと免震装置はせん断力を負担できませんのでご注意ください。また、免震層ダンパーのプロパティで下側になる節点を変更することも可能です。

杭

杭

操作対象で「杭」を選択します。伏図・軸組図上で杭が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する杭の基本情報が表示されており、符号・配置タイプ等が指定できます。杭が選択されている場合は、選択杭の詳細情報が表示されます。

プロパティ

基本情報

・杭符号
・杭本数

個別情報

・基礎重量(kN)
・偏心距離Ex、Ey(mm)
・杭長(mm)
・杭頭位置(mm)
・支点ばねX、Y(kNm/rad)

地盤情報

・地盤バネ符号

トグル制震ブレース

トグル制震ブレース

操作対象で「トグル制震ブレース」を選択します（キー「T」を押すことでも、トグル制震ブレースに切り替わります）。伏図・軸組図上でブレースが選択されていない場合、画面右側の部材詳細ウインドウには新規で配置するトグル制震ブレースの基本情報が表示されており、符号・配置タイプ等が指定できます。トグル制震ブレースが選択されている場合は、選択ブレースの詳細情報が表示されます。

プロパティ

トグル制震ブレース符号

トグル制震ブレースリストで定義した符号から選択できます。

荷重計算条件

メインメニュー「計算条件」→「荷重計算条件」を選択します。

荷重条件1の入力項目

荷重条件2の入力項目

剛性計算条件

メインメニュー「計算条件」→「剛性計算条件」を選択します。

剛性条件1の入力項目

剛性条件2の入力項目

剛性条件3の入力項目

剛性条件4の入力項目

剛性条件5の入力項目

応力計算条件

メインメニュー「計算条件」→「応力計算条件」を選択します。

応力条件1の入力項目

項目	内容	デフォルト	上限	下限
水平外力	X方向外力の作用角度θ(度)を設定します。 水平外力の作用角度θは、全体座標系Ｘ軸とのなす角度（度）で表します。Ｙ方向の作用角度は、Ｘ加力方向と直角になります。	0.0	-	-
採用する水平荷重	下記から選択できます。 ・地震荷重 ・風荷重	地震荷重	-	-
許容応力度計算時の応力解析方法	下記から選択できます。 ・弾性解析応力結果 ・弾塑性解析応力結果	弾性解析応力結果	-	-
柱の軸変形	下記から選択できます。 A.鉛直・水平で考慮： 鉛直荷重時および水平荷重時に考慮します。 B.水平のみ考慮する： 水平荷重時にのみ考慮します。 C.水平のみ考慮する （免震層のみ鉛直・水平共に考慮する） ※軸変形を考慮しない場合には、鉛直部材の軸剛性を10000倍してモデル化します。ただし、耐震壁の軸剛性に対してはいずれの場合でも倍率を乗じません。 鉛直荷重による軸変形 　　 柱 免震装置 　A　 有 有 　B　 無 無 　C　 無 有	鉛直・水平で考慮	-	-
長期応力の解析方法	下記から選択できます。 ・通常解析 ・施工時解析 施工時解析を選択した場合、柱の軸変形の設定に関わらず、柱の軸変形は鉛直荷重時・水平荷重時共に考慮されます。	通常解析	-	-

応力条件2の入力項目

応力条件3の入力項目

応力条件4の入力項目

項目	内容	デフォルト
ダンパーの取り付け剛性計算	下記から選択できます。 ・状態N解析、状態R解析、状態T解析を行う ・状態N解析、状態R解析、状態T解析を行わない 状態N、状態R解析はそれぞれ間柱ダンパーの剛性を0、∞とした場合の静的線形解析です。間柱型ダンパーを多質点系モデルに考慮する場合の付加剛性を計算するために行います。状態N,R解析を行った場合、計算された付加剛性は「弾性解析」⇒「<ファイル名>.studstiff.csv」に出力されます。 （詳しくは「こちらの記事」をご参照ください。）	状態N解析、状態R解析を行わない
ダンパー反力による設計	ダンパー反力を節点荷重として考慮する場合にはチェックを入れてください。 （詳しくは「こちらの記事」をご参照ください。）	オフ
幾何剛性の考慮	免震支承材について、幾何剛性を考慮するか否かを設定できます。※本機能は研究目的の機能です。通常の設計では使用しないでください。	オフ
大梁自動分割	下記から選択できます。 ・個別的指定に従う ・無効にする	個別指定に従う
部分地下の水平力	※現状では「最下層まで水平力を伝達させる」設定のみとなります	-

断面算定条件

メインメニュー「計算条件」→「断面算定計算条件」を選択します。

ここでは、断面算定条件をS造,RC造,SRC造でそれぞれ設定することができます。

共通条件

S造

S造の断面算定条件を設定します。

RC造条件1

RC造の断面算定条件1を設定します。

RC造条件2

RC造の断面算定条件2を設定します。

SRC造条件1

SRC造の断面算定条件1を設定します。

SRC造条件2

SRC造の断面算定条件2を設定します。

上下動係数・OTM低減係数

上下動係数・OTM低減係数を設定します。

部材復元力特性計算条件

メインメニュー「計算条件」→「部材復元力特性計算条件」を選択します。ここでは、部材復元力特性の計算条件を設定します。

終局耐力条件1

1) ファイバーモデルの塑性率計算方法

「塑性率基点歪みを設定」：

断面内の歪みにより塑性率の基点を設定します。例えばRCの終局曲げ耐力を計算する際には縁圧縮歪み0.3%で決められることが多いため、RCにおいて終局耐力を超えているか否かの判定には適します。しかしながら、塑性率の基点となる降伏耐力時の縁歪みは軸力により異なってくるため、適切な塑性率を算出することは難しいケースが多いです。また、この計算方法の場合、X/Y方向曲げヒンジと軸降伏は必ず同時に発生します。

「重み付平均塑性率」：

ファイバー断面における各分割断面の塑性率に対し、モーメントに対する寄与率によって重み付した値を用いて塑性率基点を設定します。縁歪みによる決定方法と下記の点で異なる傾向を示します。

・特に歪み等の指定をすることなく、実際の骨格曲線において剛性低下が大きくなる時点を塑性率基点に設定できます。

・X/Y方向曲げヒンジ、軸降伏はそれぞれ別のタイミングで生じます。

計算方法の詳細は、下記参考文献をご参照ください。

ファイバー要素断面の塑性率算定に関する考察 : その1 曲げ・軸塑性率の評価方法(2012年度大会(東海)学術講演会)

ファイバー要素断面の塑性率算定に関する考察 : その2 鉄骨造建物の荷重増分解析による検証(2012年度大会(東海)学術講演会)

ファイバー要素断面の塑性率算定に関する考察 : その3 RC部材への適用検討(2013年度日本建築学会大会(北海道)学術講演会)

ファイバー要素断面の塑性率算定に関する考察 : その4 RC造建物の荷重増分解析による検証(2013年度日本建築学会大会(北海道)学術講演会)

終局耐力条件2

RC造梁の曲げ耐力計算方法は「略算式」および「平面保持」から選択できます。「略算式」とした場合、スラブ筋はスラブ厚の中央に存在するものとして計算されます。「平面保持」とした場合、上端筋、下端筋それぞれについて、鉄筋断面積とスラブ面からの距離を指定することが可能です。

終局耐力条件3

部材非線形条件1の入力項目

部材非線形条件2の入力項目

部材非線形条件3の入力項目

静的増分解析条件

メインメニュー「計算条件」→「静的増分解析条件」を選択します。ここでは、荷重増分解析を設定します。

「解析ケースの指定」の入力項目

「荷重増分コントロール」の入力項目

「外力分布形の指定」の入力項目

※「副剛床のCi直接入力」において荷重増分解析時のCi指定を行っている場合でも、「X方向（Y方向）外力分布形を直接入力する」としていなければ、副剛床についても地震荷重時と同様の外力分布形が採用されますので、ご注意ください。

また、画面上部の[履歴出力指定]ボタンから、履歴出力の指定が行えます。

ここで指定した後解析を行うと、荷重増分解析結果フォルダに”(解析モデル名)_hisXX_(部材タイプ名).csv”という名称で履歴出力結果ファイルが出力されます。

履歴出力指定

静的荷重増分解析の部材履歴を出力するには、左上の「履歴出力」ボタンをクリックします。

各部材を範囲として指定すると、指定部材について履歴出力が行われます。 ケースNoは1～4までX方向正、X方向負加力、Y方向正加力、Y方向負加力の順で対応します。

振動解析結果から外力分布を決める

振動解析結果を見ながら外力分布（各階の層せん断力係数Ci）を直接入力することができます。

地震力や静的増分解析条件を設定する画面から呼び出せます。

計算条件>静的載荷条件

荷重・材料>地震荷重

詳しくは「こちらの記事」をご参照ください。

終局検定計算条件

部材の終局検定計算条件の設定を行います。

終局検定条件1

終局検定条件2

項目	内容		デフォルト
終局検定用RC大梁のせん断余裕度応力 （αの単位：無次元）	大梁せん断余裕度検定時の応力を「両端ヒンジの応力」または「存在応力」から選択してください。「存在応力」を選択した場合は下記のように計算されます。 $Q_D = Q_L + α・ Q_m$ $Q_D$ : せん断余裕_度応力 $Q_L$ : 長期せん断応力 $α$ : 割増係数（デフォルト： $1.2$） $Q_m$ : 存在応力 鉄筋にMK785を用いた場合、上記指定によらず下式による計算結果がせん断余裕度応力として使用されます。 $Q_D = Q_0 + 1.2/1.1・Q_m$ $Q_0$ : 単純梁の長期せん断力		両端ヒンジの応力
終局検定用RC柱のせん断余裕度応力 （ $α$の単位：無次元）	RC柱の終局検定用せん断余裕度応力 $Q_D$におけるαを入力します。 $Q_D$（終局検定用せん断余裕度応力）＝ $Q_L$（長期せん断応力） $＋α×Q_{mu}$（存在応力） 鉄筋にMK785を用いた場合、上記指定によらず $α=1.25/1.1$として計算します。		$1$
柱梁接合部せん断終局強度検定	ト形接合部の柱せい低減係数 $Dj$（ (単位：無次元)	ト形接合部の有効せいの低減係数を直接入力します。柱梁接合部せん断終局強度の計算に使用されます。	$0.75$
	柱せん断力 (単位：-)	柱梁接合部せん断終局強度の計算に使用する柱せん断力の計算方法を選択します。	存在応力
	大梁モーメント (単位：-)	柱梁接合部せん断終局強度の計算に使用する大梁モーメントの計算方法を選択します。	大梁両端ヒンジ時の応力
柱軸力比検討用軸力	採用軸力 (単位：-)	柱軸力比検討用軸力は下式より計算されます。 $N_D = (1±α)・N_L + β・N_U$ $α,β$ : 割り増し係数 $N_L$ : 長期軸力 $N_U$ : 水平荷重載荷時の終局時柱軸力 「柱終局曲げ耐力算出にもこの軸力を採用する」を選択するにチェックを入れた場合、柱終局曲げ耐力算出式内の軸力の値に、上式で計算した値が用いられます。 圧縮側の柱について、本式の意味をMN相関図上で示したものが下図になります。	-
	上下動による係数 $α$ (単位：無次元)	採用軸力算出式に用いる $α$ を考慮するか指定します。考慮しない場合 $α=0$ として計算されます。考慮する場合、「柱軸力比検討用軸力の増減係数」にて「上下動による係数」を階ごとに設定します。	考慮する
	転倒モーメント比による係数β (単位：無次元)	採用軸力算出式に用いるβを考慮するか指定します。考慮しない場合 $β=0$ として計算されます。考慮する場合、「柱軸力比検討用軸力の増減係数」にて「転倒モーメント比による係数」を階ごとに設定します。	考慮する
柱軸力比検討用軸力の増減係数 (単位：無次元)	上下動による係数	「柱軸力比検討用軸力」の「上下動による係数α」にて「考慮する」を選択した場合、本表にて階ごとに係数の設定を行います。	$0$
	転倒モーメント比による係数	「柱軸力比検討用軸力」の「転倒モーメント比による係数β」にて「考慮する」を選択した場合、本表にて階ごとに係数の設定を行います。	$1$

終局検定条件3

立体系振動解析条件

メインメニュー「計算条件」→「立体系振動解析条件」を選択し、「立体系振動解析条件」ウインドウを開きます。 ここでは、立体振動解析に関する条件設定を行います。

質点系振動解析条件

メインメニュー「計算条件」→「質点系振動解析条件」を選択し、「質点系振動解析条件」ウインドウを開きます。 ここでは、「質点系振動解析条件」に関する条件設定を行います。

※現状では質点系の上下動解析は未対応です。

層復元力特性の設定

メインメニュー「計算条件」→「層復元力特性の設定」を選択し、「質点系解析復元力特性設定」ウインドウを開きます。 ここでは、質点系解析用の層の復元力特性の設定を行います。

質点間ばね定義

質点間ばねを定義します。質点間ばねとしてモデル化する要素(組み合わせ)を選択可能です。また、質点間ばねは複数定義することができます。複数定義した場合は、それらが並列ばねとして質点間に配置され、質点振動解析後は.story.csvファイルにおいて質点間ばねごとに最大層せん断力を確認することも可能です(ZS○○_Lm_No△△の名称で出力されます)。層の時刻歴出力を指定した場合には層時刻歴も質点間ばねごとに出力可能です。

骨格曲線モデル化ルール

1. ルールNo.1

第1点と第3点を指定して、第2点を面積等価になるように自動計算します。原点から第3点までの範囲が面積等価対象範囲となります。以下、各折れ点の定義を示します。

第1点・・・初期剛性に「指定1」で入力した値を乗じて求まる傾きの直線と骨格曲線との交点における変位を計算して、この変位に対する初期剛性上の点とします。

第2点・・・面積等価により求めます。

第3点・・・階高を「指定2」で入力した値で除して求まる変位に対応する骨格曲線上の点とします。

2. ルールNo.2

第1点と第3点を指定して、第2点を面積等価になるように自動計算します。原点から第3点までの範囲が面積等価対象範囲となります。以下、各折れ点の定義を示します。

第1点・・・初降伏発生時変位に「指定1」で入力した値を乗じて求まる変位に対する初期剛性上の点とします。ここで、初降伏発生時とは、対象としている層に存在する部材のいずれかが降伏した時点のことを言います。

第2点・・・面積等価により求めます。

第3点・・・階高を「指定2」で入力した値で除して求まる変位に対応する骨格曲線上の点とします。

3. ルールNo.3

第2点と第3点を指定して、第1点を面積等価になるように自動計算します。原点から第3点までの範囲が面積等価対象範囲となります。以下、各折れ点の定義を示します。

第1点・・・面積等価により求めます。

第2点・・・大梁降伏発生率を「指定1」で入力した値で定義して、このときの変位に対する、第3点を通る3次勾配(第3点における接線)上の点とします。

第3点・・・階高を「指定2」で入力した値で除して求まる変位に対応する骨格曲線上の点とします。

画面右上メッセージ

• 第2点指定位置範囲外（赤文字）

第2点を面積等価による自動計算で求める場合に、モデル化設定タブ中の「指定2」で定め た第3点の層間変位より第2点の層間変位が大きい場合に表示されます。

• 第3勾配異常（赤文字）

第3勾配が負勾配もしくは、第2勾配よりも大きい場合に表示されます。

• OK（青文字）

上記2つのエラーがない、第2点が面積等価により求まる、といった場合に表示されます。

部分立体モデル

振動解析ケース設定

メインメニュー「計算条件」→「振動ケースの設定」を選択し、「振動ケースの設定設定」ウインドウを開きます。 ここでは、振動解析ケースと結果出力の設定を行います。 振動解析ケースは各方向の地震波は立体振動解析においては同時加振として入力されます。
質点系振動解析ではX方向モデルにX方向波形が、Y方向モデルにY方向波形が入力されます。

波形定義

メニューの「波形定義」を選択します。ここでは入力波形ファイルを指定し、波形を定義します。

波形を新規追加する場合

操作メニューの「追加」をクリックしてください。追加の場合は最後尾に、挿入の場合は選択行より一つ上に新規波形の行が追加されます。

波形を新規挿入する場合

挿入する直後の波形の行にカーソルを合わせ、操作メニューの「挿入」をクリックしてください。カーソルを合わせた直前に新規波形の行が追加されます。

波形を削除する場合

削除する波形の行にカーソルを合わせ、メニューの「波形の削除」をクリックしてください。カーソルを合わせた波形の行が削除されます。

デフォルトの波形を追加する場合

サブメニューの「標準波形の設定」をクリックしてください。または、ウインドウ上で右クリックするとメニューが表示されますので、「標準波形の設定」を選択してください。最後尾にデフォルトの波形行が追加されます。

波形ファイル、波形タイトル、時間刻み、継続時間設定、フォーマット、書式、読み飛しの設定

「波形ファイル」は、「波形ファイル指定ボタン」をクリックし、任意の波形ファイルを選択して設定してください。
「波形タイトル」は、直接入力により設定してください。なお、半角スペースを用いることはできませんので注意してください。
「時間刻み(秒)」、「継続時間(秒)」、「書式」、「読み飛し(行数)」を直接入力により設定してください。「波形データのフォーマット」は、プルダウンメニューより選択してください。

基準化の指定

波形データを基準化する場合は、「基準化」の列のセルにチェックを入れてください。最大値による基準化を行います。

データ読み込み詳細設定

波形フォーマットの設定例

「固定」フォーマットの場合

波形定義の入力内容を以下に示します。
・「フォーマット」: 固定
波形ファイルのフォーマットは「固定」とします。
・「書式」：7F10.1
波形データは「1個のデータのフォーマットは10桁、小数点は第1位までとし、波形データ1行に7個のデータが並んでいる」という形式とします。
※波形表示機能では、一部の固定書式は表示できません。
・「読み飛し」：1
波形データの1行目を読み飛ばし、2行目から読込を開始します。
・「刻み(秒)」：0.02
波形データの時間刻み＝0.02(秒)とします。
・「継続時間(秒)」：53.76
波形の継続時間＝53.76(秒)とします。
ここで、
データ点数(全データ数)＝(終了行385－読み飛し行1)×7個＝2688(点)
データ点数2688(点)×刻み0.02(秒)＝53.76(秒)

「csv」フォーマットの場合

波形定義の入力内容を以下に示します。
・「フォーマット」：CSV
波形ファイルのフォーマットは「CSV」とします。
・「書式」：2
ファイルの2列目のデータを読み込みます。
・「読み飛し」：1
波形データの1行目を読み飛ばし、2行目から読込を開始します。
・「刻み(秒)」：0.01
波形データの時間刻み＝0.01(秒)とします。
・「継続時間(秒)」：39.32
波形の継続時間＝39.32(秒)とします。
ここで、
データ点数(全データ数)＝終了行3933－読み飛し行1＝3932(点)
データ点数3932(点)×刻み0.01(秒)＝39.32(秒)

解析ケースの設定

解析ケースの設定は、「振動解析ケース設定」ウインドウで行ないます。解析ケースの追加・削除は、リスト上で右クリックまたはメニューより行ないます。

波形は波形定義 で指定した波形より選択可能です。

45°方向加振をする場合には以下の2つの定義が設定できます。

A.X方向波形とY方向波形に同一の波形を定義し、それぞれの換算倍率を1/√2倍として設定する。
B.X方向波形のみ定義し、角度の項目に45°を設定する。

A,Bの方法はいずれも入力波形としては同様になります。ただし、以下の点で異なります。
Aの場合、出力結果の層間応答（変位、せん断力など）は全体座標系のX,Y方向に対して出力されます。
Bの場合、出力結果の層間応答（変位、せん断力など）は指定方向および指定直交方向に対して出力されます。

加振力波形定義

「振動解析ケース設定」ウインドウのメニュー「加振力波形定義」を選択し、「加振力波形定義」ウインドウを開きます。加振力ケースの追加・挿入・削除は画面上部のボタンににより行えます。

ステップ出力指定

「ステップ間隔」にて、「振動解析ケース設定」ウインドウで設定した各振動ケースのステップ間隔を設定できます。

履歴出力指定

「振動解析ケース設定」ウインドウのメニュー「履歴出力指定」を選択し、「履歴出力」ウインドウを開きます。
履歴出力指定ケースの追加・削除・コピー等の操作は、リスト上で右クリックして行います。また、本コマンドで出力を設定した履歴図は、「振動解析計算書」に出力します。

1. 時刻歴出力
   「履歴出力」ウインドウの「時刻歴出力」のタブをクリックします。
   解析ケースの設定で設定した解析ケースごとに、出力項目にチェックを入れてください。解析を実行すると、質点振動解析、立体振動解析のフォルダに「_hisXX.csv」という末尾のファイルが作成され、チェックを入れたデータの内容が出力されます。
   振動解析アニメーションを作成する場合は、「アニメ」に必ずチェックを入れ、出力時間間隔を直接入力してください。解析を実行すると、拡張子「.anime」というアニメーション用のデータが作成されます。アニメーションの作成方法は「アニメーション作成」を参照してください。

2. 節点時刻歴
   「履歴出力」ウインドウの「節点時刻歴」のタブをクリックします。
   ここでは、節点の時刻歴図の出力設定を行います。
   「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」にて、 振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
   「図化指定」で時刻歴データの種類、「方向」にて加力方向を選択してください。
   「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

3. 柱履歴
   「履歴出力履」ウインドウの「柱履歴」のタブをクリックします。
   ここでは、柱の時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」にて、振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。

4. 大梁履歴
   「履歴出力履」ウインドウの「大梁履歴」のタブをクリックします。
   ここでは、大梁の時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」にて、振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。

5. ブレース・ダンパー応力履歴
   「履歴出力」ウインドウの「ブレース・ダンパー応力履歴」のタブをクリックします。ここでは、ブレース、ダンパー応力の時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」で、 振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
   「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

6. 節点間ブレース・ダンパー応力履歴
   「履歴出力」ウインドウの「節点間ブレース・ダンパー応力履歴」のタブをクリックします。ここでは、節点間ブレース、ダンパー応力の時刻歴の出力設定を行います。
   「下階」と「軸」、「上階」と「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「下階」、「上階」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」にて、振動解析ケース設定 で設定した解析ケースの番号を、「出力時間間隔」で出力する時刻歴データの時間間隔をそれぞれ直接入力してください。

7. 免震支承材・履歴系減衰履歴
   「履歴出力」ウインドウの「免震支承材・履歴系減衰履歴」のタブをクリックします。ここでは、免震支承材の時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」、「方向」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」、「方向」を選択し、出力を指定する節点位置等を設定してください。 「ケースNo」で、 振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
   「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

8. 間柱型ダンパー履歴
   「履歴出力」ウインドウの「間柱型ダンパー履歴」のタブをクリックします。ここでは、間柱型ダンパーの時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」で、振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
   「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

9. 耐震壁・粘性制震壁履歴
   「履歴出力」ウインドウの「耐震壁・粘性制震壁履歴」のタブをクリックします。ここでは、耐震壁・粘性制震壁の時刻歴の出力設定を行います。
   「階」、「フレーム」、「軸」、「応力タイプ」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」、「応力タイプ」を選択し、出力を指定する節点位置等を設定してください。 「ケースNo」で、 振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
   「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

10. 水平ブレース・ダンパー履歴

    「履歴出力」ウインドウの「水平ブレース・ダンパー履歴」のタブをクリックします。ここでは、水平ブレース・ダンパーの時刻歴の出力設定を行います。
    「階」、「開始X軸」、「開始Y軸」、「終了X軸」、「終了Y軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「開始X軸」、「開始Y軸」、「終了X軸」、「終了Y軸」を選択し、出力を指定する節点位置を設定してください。 「ケースNo」で、振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
    「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

11. 筒状流体・粘性体ダンパー履歴
    「履歴出力」ウインドウの「筒状流体・粘性体ダンパー履歴」のタブをクリックします。ここでは、筒状流体・粘性体ダンパーの時刻歴の出力設定を行います。
    「階」、「開始X軸」、「開始Y軸」、「終了X軸」、「終了Y軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「開始X軸」、「開始Y軸」、「終了X軸」、「終了Y軸」を選択し、出力を指定する節点位置を設定してください。
    「ケースNo」で、振動解析ケース設定 で設定した解析ケースの番号を直接入力してください。
    「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

12. 支点ばね履歴
    「履歴出力」ウインドウの「支点ばね」のタブをクリックします。ここでは、支点ばねの時刻歴の出力設定を行います。
    「階」、「フレーム」、「軸」のセルをダブルクリックすると、プルダウンメニューが開きますので、「階」、「フレーム」、「軸」、を選択し、出力を指定する節点位置を設定してください。 「ケースNo」で、振動解析ケース設定で設定した解析ケースの番号を直接入力してください。
    「出力時間間隔」にて、出力する時刻歴データの時間間隔を直接入力してください。

特性変動指定

「振動解析ケース設定」ウインドウのメニュー「特性変動指定」を選択し、「特性変動(%)」ウインドウを開きます。免震支承材・減衰材の各特性の変動は、こちらで指定してください。ここでの入力を有効として解析を行うためには、振動解析ケース設定、 質点系振動解析条件 の特性変動考慮を「する」にしてください。

※積層ゴム一体型U型ダンパーのばらつきについては、天然ゴム部分とU型ダンパー部分がそれぞれ別々に考慮されます。
※ユニットゴムダンパーのばらつきは、簡易モデルについて適用されます。

特性変動の入力例 値の入力は標準を100%として変動分を%で入力します。たとえば特性変動＋で+15%、特性変動－で10%であればそれぞれ15、-10と入力してください。

位相差入力条件

「振動解析ケース設定」ウインドウのメニュー「位相差入力解析条件」を選択し、「位相差入力解析条件」ウインドウを開きます。

位相差入力の考慮：
チェックを入れた解析ケースにおいてねじれ加振による位相差の考慮を行います。

位相遅れ波形： 位相遅れが発生する方向をＸ方向またはＹ方向で指定します。
一般的には加振方向と直交方向に位相遅れが発生するものとして定義します。
Ｘ方向波形はＹ方向に、Ｙ方向波形はＸ方向に位相遅れを生じます。
※位相差入力解析の際にはＸＹ方向同時加振は考慮しないでください。

Vs (m/s)：位相遅れ時間を計算するためのせん断波速度を入力します。
入射角度（°）：位相遅れを計算するための入射角度を入力します。
矩形基礎X方向長さ（m）：X方向の位相遅れを計算するための長さを入力します。
矩形基礎Y方向長さ（m）：Y方向の位相遅れを計算するための長さを入力します。

図化処理指定

「振動解析ケース設定」ウインドウのメニュー「図化処理指定」を選択し、「図化指定」ウインドウを開きます。ここでは、振動解析結果の図化出力ケースや出力項目、図の向きを指定します。ここでの設定は、メインメニュー「計算・出力」→「質点系振動解析結果グラフ」、または「立体振動解析結果グラフ」（立体モデルによる結果）、およびメインメニュー「計算・出力」→「振動解析計算書」の出力に反映されます。

解析ケース指定 ケースを追加・削除する場合は、リスト内で右クリックしてください。
・実行：図化を行うケースにチェックを入れてください。
・タイトル：図化ケースのタイトルを入力してください。
・方向：図化を行う応答の方向を選択してください。
・解析No.1～9：振動解析ケースの設定で入力した振動解析ケースの番号より指定します。

出力項目
各図化ケースに対して、各層の重心位置の応答で出力するものにチェックを入れます。

杭基礎解析条件

メインメニュー「計算条件」→「杭基礎解析条件」を選択し、「杭解析条件」ウインドウを開きます。 ここでは、杭基礎の設計に関する設定を行います。

本設定項目は現在は杭応答変位法オプションで用いられる設定となります。 詳細は、杭応答変位法オプションのマニュアルをご参照ください。

免震層設計条件

メインメニュー「計算条件」→「免震層設計条件」を選択し、「免震層設計条件」ウインドウを開きます。 ここでは、免震層の設計に関する設定を行います。

計算結果出力条件

メインメニュー「計算条件」→「計算結果出力条件」により、計算結果の出力に関する設定を行います。

層せん断力集計指定

「層せん断力集計設定」では、部材ごとに層せん断力を集計するための指定を行うことが可能です。指定を行った集計の結果については、「振動解析結果グラフ」で確認することが可能です。

「集計部材設定」タブでは、集計指定を行った集計グループ内で一部の範囲のみを対象とする場合に指定します。例としては、外付けフレーム補強の場合に全体のせん断力は外付けフレームの分担を含みますが、外付けフレームのみの集計もほしい場合などが挙げられます。下の例では、Y0通りを補強架構として外付け部分のダンパーのみを集計する指定としています。

「瞬間せん断力分担出力指定」タブでは、ある集計ケースでせん断力が最大となる時刻の他集計ケースのせん断力を出力します。指定を行った集計の結果については、「振動解析結果グラフ」で確認することが可能です。

層間変位計算指定

「層間変位計算指定」では、指定した位置において各階の最大層間変位を計算するための指定を行うことが可能です。計算結果は「.story.csv」に出力されます。（出力ファイル仕様参照） １行分のデータが一つの集計ケースになります。複数の節点が範囲内に入る場合、平均の層間変位が計算されます。

層間変位計算座標指定

「層間変位計算座標指定」では、指定した座標位置において各階の最大層間変位を計算するための指定を行うことが可能です。計算結果は「.story.csv」に出力されます。（出力ファイル仕様参照） １行分のデータが一つの集計ケースになります。

下図のように、重心位置に関わらず平面的に同一の座標位置について層間変位を算出したい場合に指定します。

一般事項

ここでは、構造計算書記載事項の入力、解析処理の実行、 解析結果グラフ、 構造計算書の出力を行います。

・応力図のモーメントは節点位置で記載します。
・終局時応力図は長期応力を含みます。
・終局時変位図は長期変位を含みません。

計算書記載事項

メインメニュー「計算・出力」→「構造計算書記載事項」を選択します。
ここでは、計算書に記載する項目を入力します。「項目一覧」および「計算書目次」の一覧から該当項目を選択、またはタブを選択して、必要に応じて入力してください。

解析処理の実行

メインメニュー「計算・出力」→「計算実行」を選択します。ここでは、実行する解析事項の選択を行います。

解析処理の実行

「解析処理」枠内の解析処理一覧から、解析を実行する項目にチェックを入れてください。
「実行」ボタンを押すと、解析処理を開始します。解析処理が終了すると、ダイアログおよび出力メッセージを表示します。
出力メッセージの詳細は「出力メッセージ一覧」を参照してください。

RESP-F3T、 F3、 F3D、 M/Ⅱ の入力データの生成

RESP-F3T、 F3、 F3D、 M/Ⅱ の入力データ形式に変換することが可能です。詳細は「出力指定」を参照してください。

出力メッセージ一覧

出力メッセージの一覧を下記に示します。
また、 出力メッセージ内容中の ”*” には、 部材の位置情報や配置情報等の詳細情報が表示されます。

エラー一覧

解析モデル作成

架構認識

準備計算

断面算定

応力解析

終局検定

杭解析

質点系振動解析

警告一覧

架構認識

準備計算

断面算定

応力解析

終局検定

情報一覧

準備計算

エラーの原因・改善方法

エラー：入力と消費エネルギー比が閾値を超えました（収束判定）

こちらのエラーが出た際、以下に記載されている６つのいずれかが原因だと考えられます。

原因１：滑り支承や引張非線形を考慮した支承材が使用されている

解析の際、支承材が引張の領域に入ってしまっていることが原因でエラーが起きてしまうことがございます。実際に引張剛性が0になっており発散している例がございました。
そのため支承材が引張の領域に入ってしまっていないかご確認お願いいたします。

原因２：粘性ダンパー・粘性壁が使われている

以下の記事が関係している可能性がございます。ご確認ください。
https://resp-blog.kke.co.jp/2018/08/27/vdamper/

原因３：RDTダンパーが使われている

上記と同じですが、支持剛性を省略して無限大の剛性としていてエラーとなるケースが多いです。
支持剛性に使用する値はダンパーの受け手となる部材の剛性を入力されることが一般的です。
支持剛性の詳細な値はRDTのメーカーにお問い合わせいただくと使用する装置ごとに 剛性の値を示して貰えるケースがございます。

原因４：モード別減衰を使用している

固有値解析を200次など高次まで行う際、モード減衰の高次まで設定がされていなければ高次の減衰が0となり、それが原因でエラーが発生している可能性がございます。

原因５：線形加速度法を採用している（β=1/6）

線形加速度法を使用すると発散しやすくなってしまいます。そのため線形加速度法を選択する理由が特にないようでしたら平均加速度法に変えて解析を行ってみてください。

原因６：その他

・解析の刻みが細かくない場合、細かくしていただくと改善される可能性がございます。
・部材非線形性能において二次勾配が零または負となっている可能性がございます。
・剛滑りのような初期剛性が高いもので第２勾配の剛性を０（完全バイリニア）としている可能性がございます。
・間柱ダンパーの支持柱の剛性が小さすぎる可能性がございます。

振動解析結果グラフ

メインメニュー「計算・出力」→「質点系振動解析結果グラフ」（質点系モデルによる結果）、または「立体振動解析結果グラフ」（立体モデルによる結果）を選択します。或いは、「計算実行」ウインドウの「図化処理実行」にチェックを入れ実行ボタンをクリックします。 グラフは下記が出力可能です。

質点系振動解析結果グラフ

• 刺激関数図
• 免震構造の刺激関数図（実効周期による刺激関数図）
• 層の最大応答値グラフ

立体振動解析結果グラフ

• 固有モード図
• 三面三有モード図
• 免震構造の固有モード図（実効周期によるモード図）
• 免震構造の三面固有モード図（実効周期によるモード図）
• 免震層上下分離モデルの固有モード図
• 免震層上下分離モデルの三面固有モード図
• 層の最大応答値グラフ

層の最大応答値は、「図化処理指定」にて指定した項目について、図化処理を行い表示します。

構造計算書の出力

メインメニュー「計算・出力」→「静的解析構造計算書」を選択、または「計算実行」ウインドウの「印刷」ボタンをクリックします。ここでは、構造計算書の出力設定および表示を行います。

構造計算書のプレビュー画面の表示

「印刷項目 設定」の一覧から計算書に出力する項目にチェックを入れ、「プレビュー」ボタンを押してください。

構造計算書のページ設定

「ページの設定」ボタンをクリックすると、「ページの設定」ウインドウが開きますので、必要に応じて設定を変更してください。

出力例

(1) 伏図出力例

構造計算書の伏図の出力例を以下に示します。剛床解除とした節点は、伏図にて出力します。

(2) 軸組形式応力図出力例

・応力図に出力する値は節点応力です。
・せん断応力の後には「Q」を表示します。

GML：梁左端曲げモーメント（kN・m）
GMG：梁中央曲げモーメント（kN・m）
GMR：梁右端曲げモーメント（kN・m）
GQL：梁左端せん断力（kN）
GQR：梁右端せん断力（kN）
GN：梁軸力（kN）C：圧縮，T：引張

CMT：柱頭曲げモーメント（kN・m）
CMB：柱脚曲げモーメント（kN・m）
CQ：柱せん断力（kN）
CN：柱軸力（kN）C：圧縮，T：引張

スパン長の単位（mm）
階高の単位（mm）

(3) 軸組形式検定値図出力例

(4) 軸組形式ヒンジ図出力例

(5) 断面検定表出力例

[鉄筋コンクリート造大梁の断面検定表]
符号一覧を以下に示します。
　　 $b$：長方形梁の幅（ $mm$）
　　 $D$：梁せい（ $mm$）
　　 $d _{t上}$：引張縁から引張鉄筋重心までの距離（上端引張）（ $mm$）
　　 $d _{t下}$：引張縁から引張鉄筋重心までの距離（下端引張）（ $mm$）
　　 $a _{t上}$：引張鉄筋の断面積（上端引張）（ $mm^2$）
　　 $a _{t下}$：引張鉄筋の断面積（下端引張）（ $mm^2$）
　　 $P _w$：あばら筋比（％）
　　部材長、内法（ $mm$）
　　 $\alpha _L$：長期のせん断スパン比 $M/(Q \cdot d)$による割増係数
　　 $\alpha _{s1}$：短期正加力時のせん断スパン比 $M/(Q \cdot d)$による割増係数
　　 $\alpha _{s2}$：短期負加力時のせん断スパン比 $M/(Q \cdot d)$による割増係数

[梁の曲げに対する断面算定]
　　 $M _L$：長期曲げモーメント（ $kN \cdot m$）
　　 $M _{sn}$：積雪荷重曲げモーメント（ $kN \cdot m$）
　　 $M _{E1}$：正加力時の地震荷重による曲げモーメント（ $kN \cdot m$）
　　 $M _{E2}$：負加力時の地震荷重による曲げモーメント（ $kN \cdot m$）
　　 $M _{w1}$：正加力時の風圧力による曲げモーメント（ $kN \cdot m$）
　　 $M _{w2}$：負加力時の風圧力による曲げモーメント（ $kN \cdot m$）
　　 $M _{s上}$：短期設計用曲げモーメント（上端引張）（ $kN \cdot m$）
　　 $M _{s下}$：短期設計用曲げモーメント（下端引張）（ $kN \cdot m$）
　　 $M _{AL}$：長期許容曲げモーメント（ $kN \cdot m$）
　　 $M _{AS上}$：短期許容曲げモーメント（上端引張）（ $kN \cdot m$）
　　 $M _{AS下}$：短期許容曲げモーメント（下端引張）（ $kN \cdot m$）
　　 $M _{y上}$：終局曲げ強度（上端引張）（ $kN \cdot m$）
　　 $M _{y下}$：終局曲げ強度（下端引張）（ $kN \cdot m$）
　　 $M _{L}/M _{AL}$：長期曲げモーメントに対する検定値
　　 $M _S/M _{As上}$：短期曲げモーメントに対する検定値（上端引張）
　　 $M _S/M _{As下}$：短期曲げモーメントに対する検定値（下端引張）

[梁のせん断に対する断面算定]
　　 $Q _L$：長期せん断力（ $kN$）
　　 $Q _{sn}$：積雪荷重によるせん断力（ $kN$）
　　 $Q _{E}$：地震荷重によるせん断力（ $kN$）
　　 $Q _{W}$：風圧力によるせん断力（ $kN$）
　　 $Q _{D}$：短期設計用せん断力（ $kN$）
　　 $Q _{AL}$：長期許容せん断力（ $kN$）
　　 $Q _{As}$：短期許容せん断力（ $kN$）
　　 $Q _L/Q _{AL}$：長期せん断力に対する検定値
　　 $Q _D/Q _{AS}$：短期せん断力に対する検定値

(6) 終局検定表出力例

[鉄筋コンクリート造大梁の主局検定表]

符号一覧を以下に示します

$B$：梁幅 （ $mm$）
$D$：梁せい（ $mm$）
$dt$：引張縁から引張鉄筋重心までの距離（ $mm$）
部材長、内法（ $mm$）
$at$：引張鉄筋の断面積（ $mm$）
$jt$：主筋の重心間距離（ $mm$）
$pt$：引張鉄筋比（ $％$）
$pw$：せん断補強筋比（ $％$）
$Mu$：終局曲げ強度 （ $kN \cdot m$）
$Qmu$：両端ヒンジを仮定した場合の終局せん断応力（ $kN$）（ $=Mu 上＋Mu下$）/内法
$QL$：長期せん断応力（ $kN$）
$QD$：両端ヒンジ仮定時の終局せん断応力（ $=\alpha \cdot Qmu+QL$）（ $kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（ $kN$）
$\alpha su$：せん断に対する検定値（ $=Qsu/QD$）
$Qbu$：付着割裂破壊によって決定するせん断耐力 （ $N$）
$\alpha bu$：付着に対する検定値 （ $=Qbu/QD$）
$\tau bu$:1 段目主筋の付着信頼強度（ $N/mm^2$）
$\tau f$：設計用付着応力度（ $N/mm^2$）
$\alpha t$：梁の上端筋に対する付着強度低減係数
$bsi2$:2 段目の割裂長さ比
$kst2$:2 段目主筋に対する横補強筋効果
$\tau b2$:2段目主筋の付着信頼強度（ $N/mm^2$）
$Ld$：必要付着長さ（ $mm$）

符号一覧を以下に示します

$B$：柱幅（ $mm$）
$D$：柱せい（ $mm$）
$dt$：引張縁から引張鉄筋重心までの距離（ $mm$）
$at$：引張鉄筋の断面積（ $mm^2$）
部材長、内法（ $mm$）
$pt$：引張鉄筋比（ $％$）
$pw$：せん断補強筋比（ $％$）
$pg$：主筋全断面積のコンクリート全断面積に対する比（ $％$）
$Mm1$：正加力時の終局曲げ応力（ $kN \cdot m$）
$Mm2$：負加力時の終局曲げ応力（ $kN \cdot m$）
$Mu1$：正加力時の終局曲げ強度（ $kN \cdot m$）
$Mu2$：負加力時の終局曲げ強度（ $kN \cdot m$）
$Qm1$：正加力時の終局せん断応力（ $kN$）
$Qm2$：負加力時の終局せん断応力（ $kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（ $kN$）
$Qbu$：付着割裂破壊によって決定するせん断耐力（ $kN$）
$NL$：長期柱軸力（ $kN$）
$Nm1$：正加力時の終局時柱軸力（ $kN$）
$Nm2$：負加力時の終局時柱軸力（ $kN$）
$Nut$：軸圧縮強度（ $kN$）
$Nuc$：軸引張強度（ $kN$）
$OTM$低減：応答転倒モーメントの低減係数
