アニメーション詳細設定

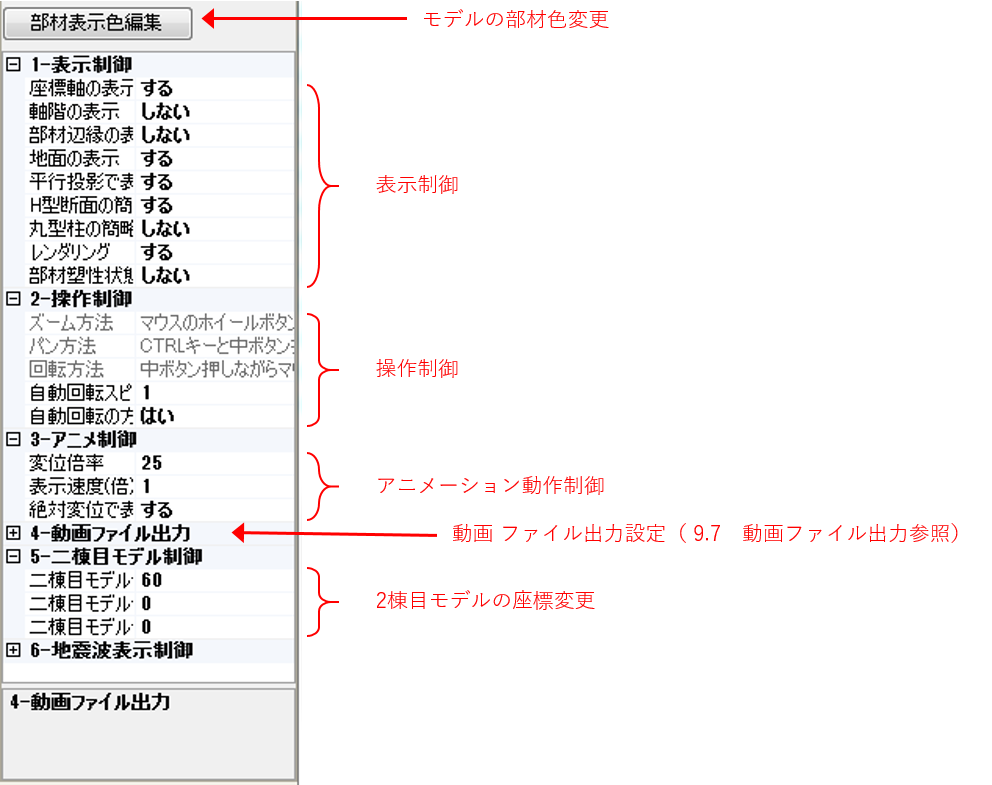

アニメーションの表示・動作制御は、画面右側の操作パネルにて行います。

モデルの部材色変更

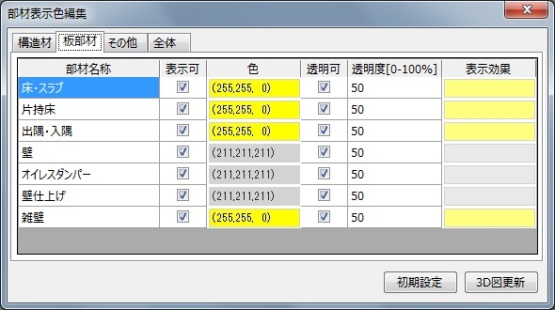

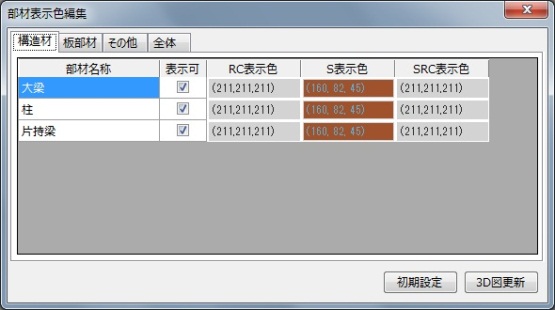

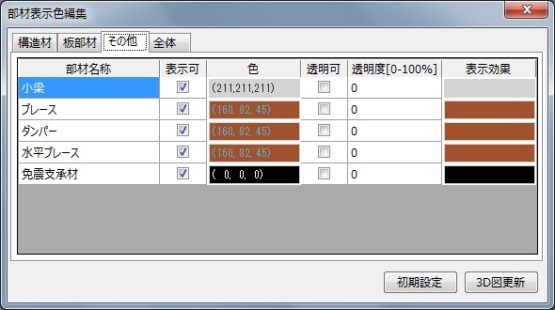

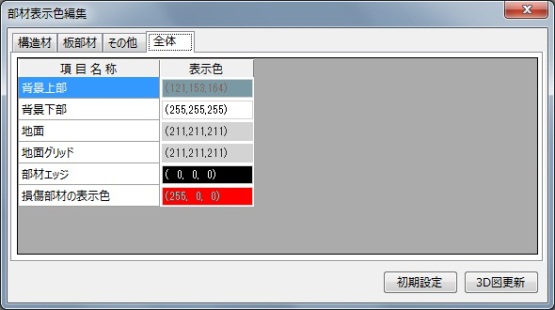

　操作パネルの「部材表示色編集」ボタンをクリックします。構造材・板部材・その他・全体のタブから項目を選び、表示の可否、色、透明化の可否、透明度を変更することができます。

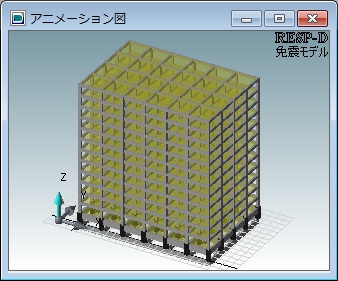

　指定した変更をアニメーション図に更新する場合、「3D図更新」ボタンをクリックしてください。また、色の設定を初期設定に戻す場合は、「初期設定に戻す」ボタンをクリックしてください。

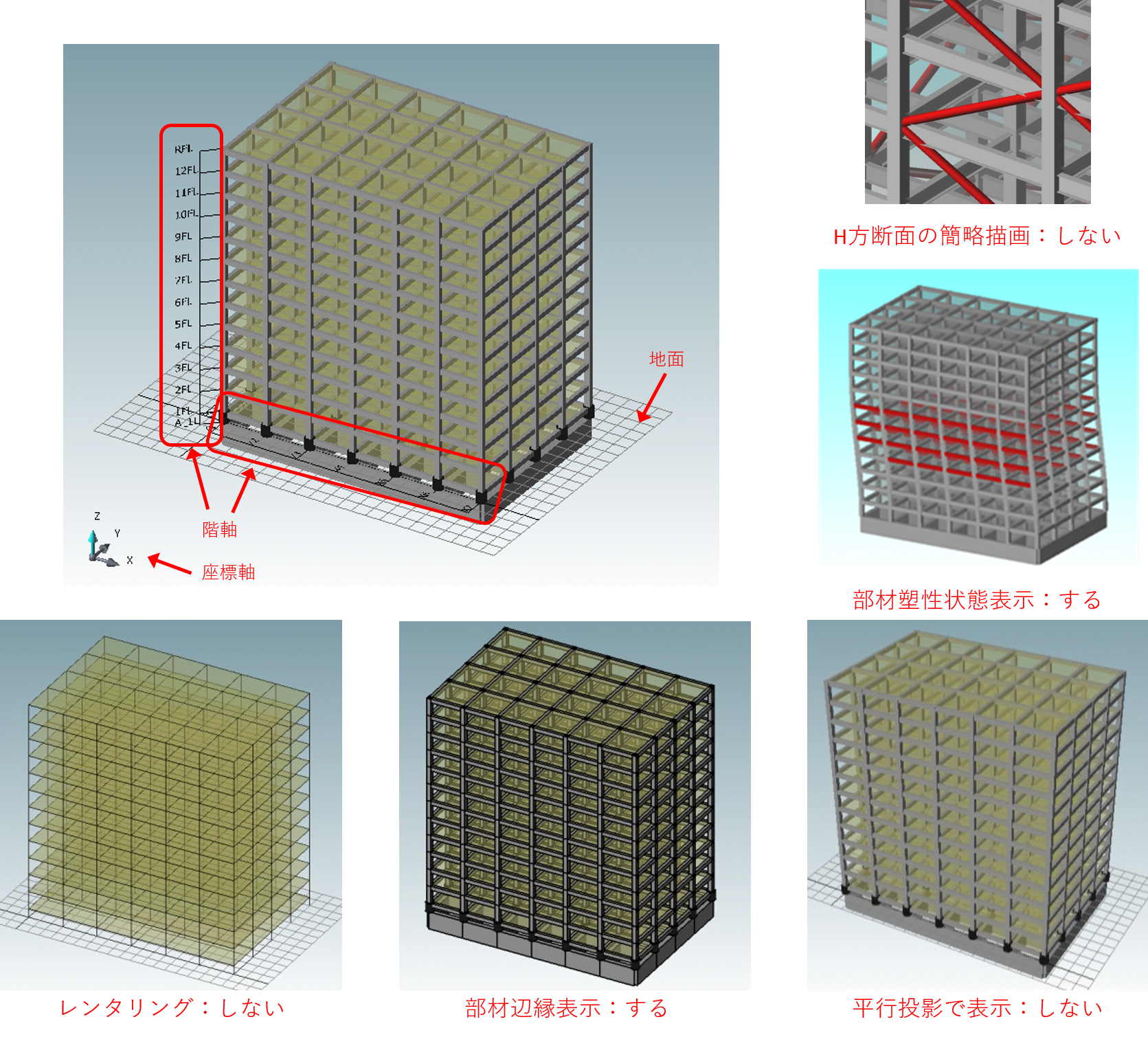

　操作パネルの「表示制御」からは、以下の項目について設定ができます。

1) 座標軸の表示：する・しない

2) 軸階の表示：する・しない

3) 部材辺縁の表示：する・しない

4) 地面の表示：すり・しない

5) 平行投影で表示：する・しない

6) H型断面の簡略描画：する・しない

7) 丸型柱の簡略描画フラグ：する・しない

8) レンダリング：する・しない

9) 部材塑性状態表示：する・しない

　操作パネルの「操作制御」からは、以下の項目について設定ができます。

1) 自動回転スピードの倍率：数値（デフォルト＝１）

2) 自動回転の方向は時計順：はい・いいえ

　操作パネルの「アニメ制御」からは、以下の項目について設定ができます。

1) 変位倍率：数値（デフォルト＝25）

2) 表示速度（倍）：数値（デフォルト＝１）

3) 絶対変位で表示するか：する・しない

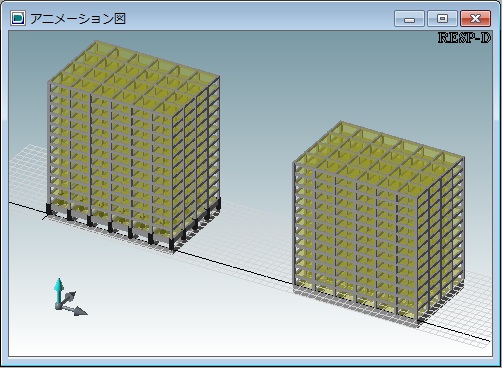

　操作パネルの「二棟目モデル制御」からは、以下の項目について設定ができます。一棟目モデルに対する相対位置を自由に指定できます。

1) 二棟目モデル偏移量（X）：数値（デフォルト＝モデル規模より自動設定）

2) 二棟目モデル偏移量（Y）：数値（デフォルト＝0）

3) 二棟目モデル偏移量（Z）：数値（デフォルト＝0）
