アニメーションデータの読込

モデルデータの読込

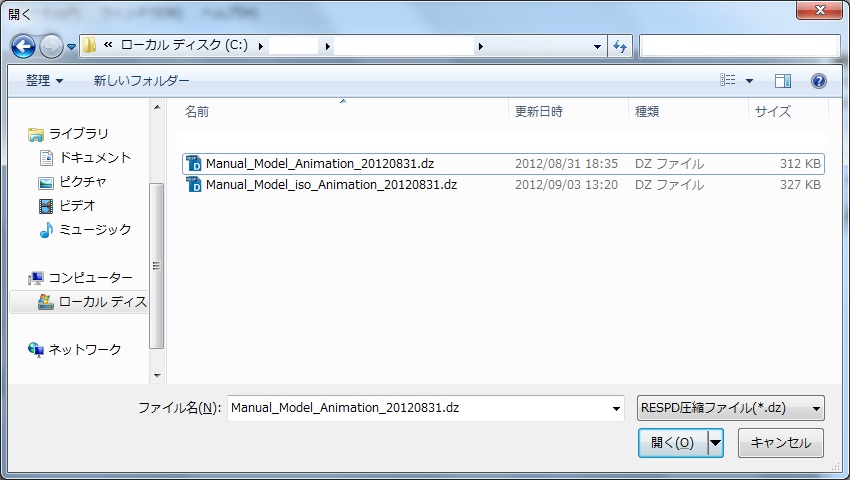

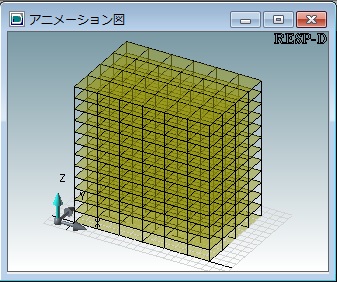

メインメニュー「ファイル」→「一棟目モデルデータを開く」をクリックします。アニメーションを作成するモデルのRESP-D圧縮ファイル「.dz」を開くと、アニメーション図ウインドウに架構が表示されます。

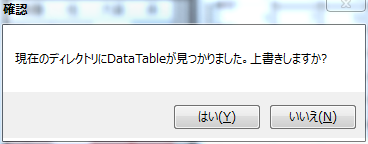

解析モデルファイルを保存したディレクトリに諸元データファイル(DataTable001.dat、DataTable002.dat)が配置されている場合は、下記メッセージボックスを表示し、配置した諸元データファイルで性能を上書きするか確認を行います。RESP-Dで諸元データを上書きして解析モデルを作成した場合は、RESP-D Animationを使用する際も諸元データを上書きしてください。

変位データの読込

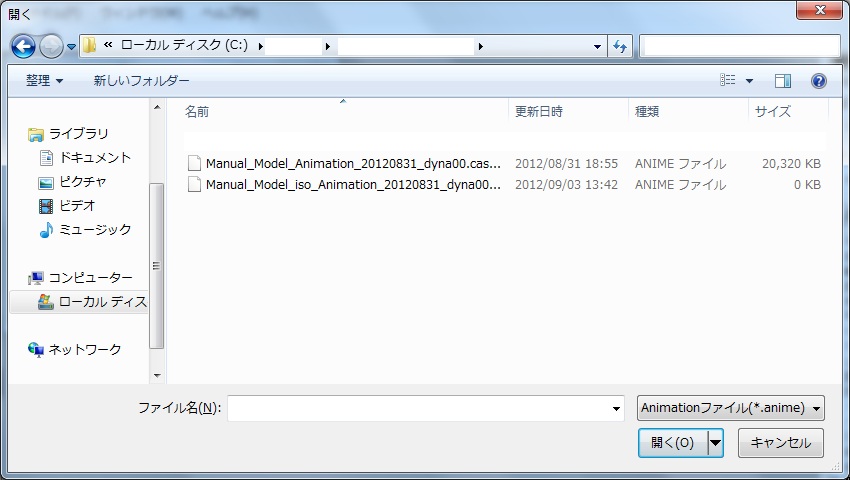

メインメニュー「ファイル」→「一棟目モデル変位データの読込」をクリックします。モデルデータと同じフォルダに作成されたAnimationファイル「.anime」を指定します。（RESP-Dにてアニメ履歴出力を指定した上で、振動解析を実行しておく必要があります。）

2棟目モデル読み込み

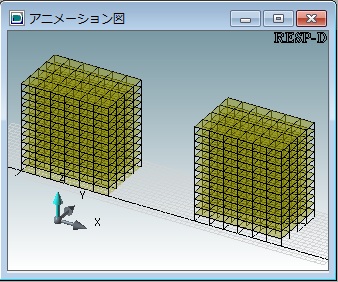

2棟並べての応答比較アニメーションを作成する場合は、続けて2棟目のモデルデータと変位データの読込を行います。メインメニュー「ファイル」→「二棟目モデルの読込」および「二棟目モデル変位データ読込」をクリックし、一棟目と同様にファイルを開きます。

読み込んだ二棟目モデルデータを削除したい場合は、「ファイル」→「二棟目モデルの削除」を選択してください。
