解析結果のテーブル形式表示

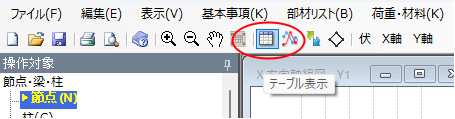

ツールバーから以下のアイコンをクリックすると、各解析結果の数値データを直接確認できます。出力の形式は、CSV出力と同様の書式となります。

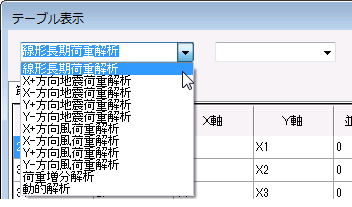

コンボボックスにより表示するケースを指定します。

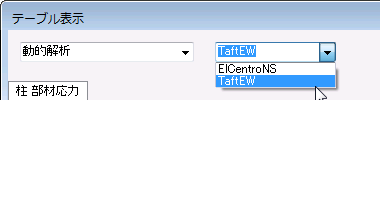

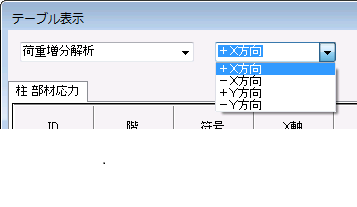

荷重増分解析、振動解析の場合には2つ目のコンボボックスでさらにケースを絞り込みます。

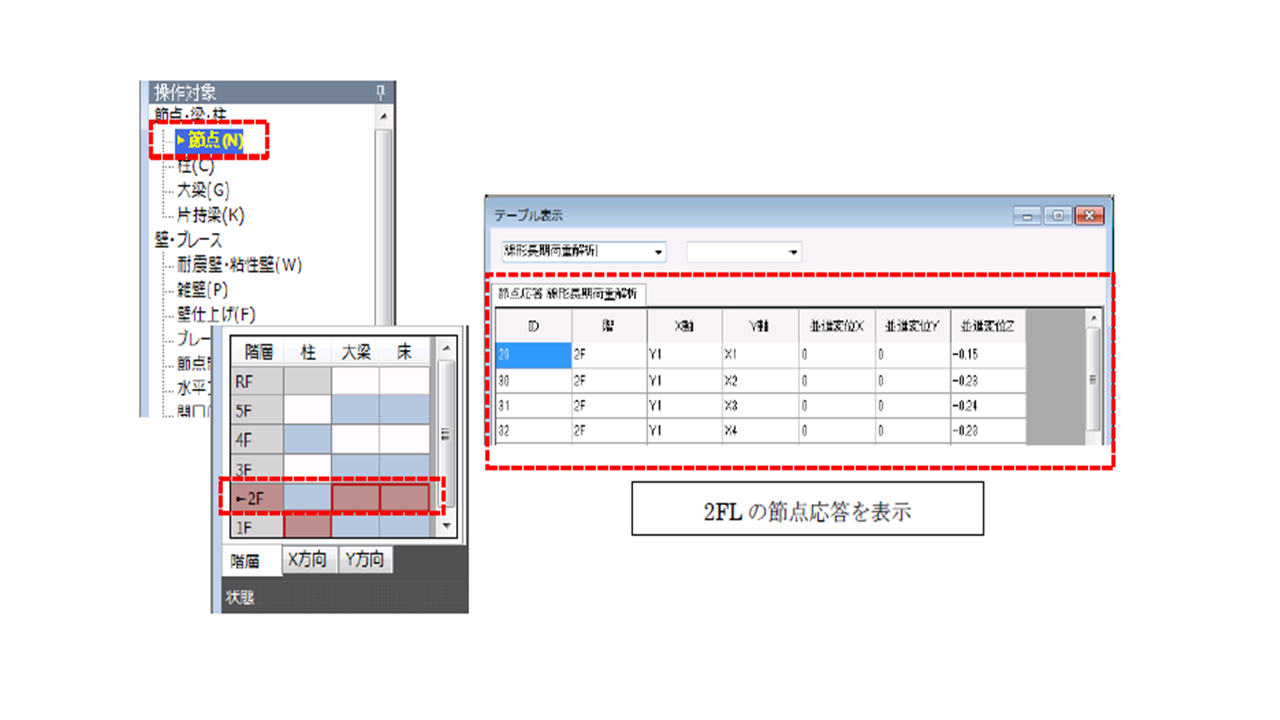

表示内容は操作対象としている部材について表示します。
また、表示される部材は現在アクティブになっている伏図または軸組図に表示されている部材を対象とします。

部材選択を行っている場合は、選択されている部材についての情報のみ表示します。
