免震設計計算書

メインメニュー「計算・出力」→「免震設計計算書」を選択します。ここでは、免震設計について出力設定および表示を行います。

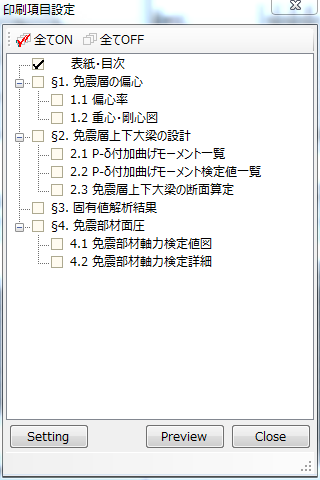

免震設計計算書では下記の出力が行えます。
∮ 1. 免震層の偏心
1.1 偏心率
1.2 重心・剛心図
∮ 2. 免震層上下大梁の設計
2.1 P-δ付加曲げモーメント一覧
2.2 P-δ付加曲げモーメント 検定値一覧
2.3 免震層上下大梁の断面算定
∮ 3. 固有値解析結果
∮ 4. 免震部材面圧
4.1 免震部材軸力検定値図
4.2 免震部材軸力検定詳細

次ページより免震設計計算書の例を示します。

偏心率

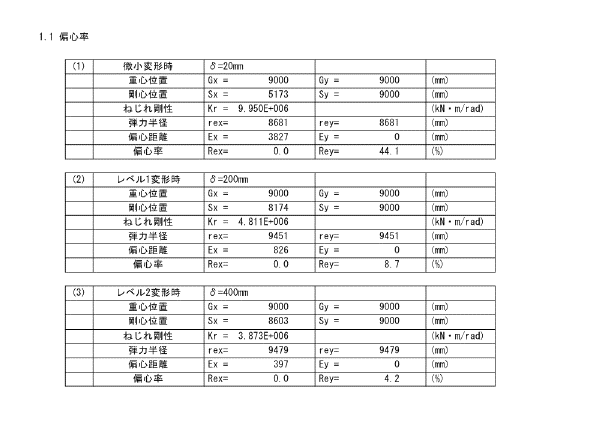

偏心率の計算結果を出力します。偏心率は「免震層設計条件」の「免震層想定変形」で設定した各変形状態における免震部材の等価剛性から剛心を算定し、偏心率を計算します。

重心・剛心図

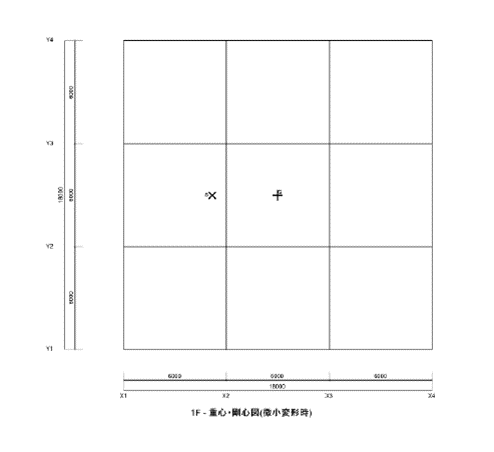

偏心率計算時の重心および剛心図を出力します。

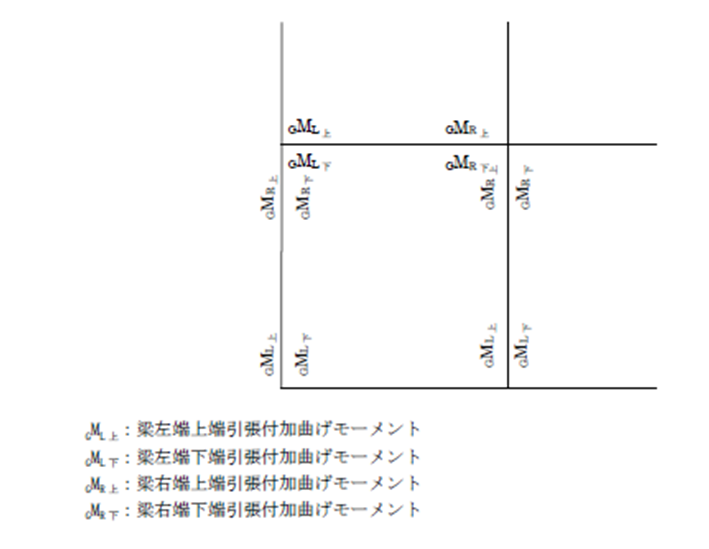

P-δ付加曲げモーメント一覧

[凡例]

P-δ付加曲げモーメント検定値一覧

P-δ効果による付加曲げモーメントを考慮した免震層上下大梁の曲げ検定値を表示します。

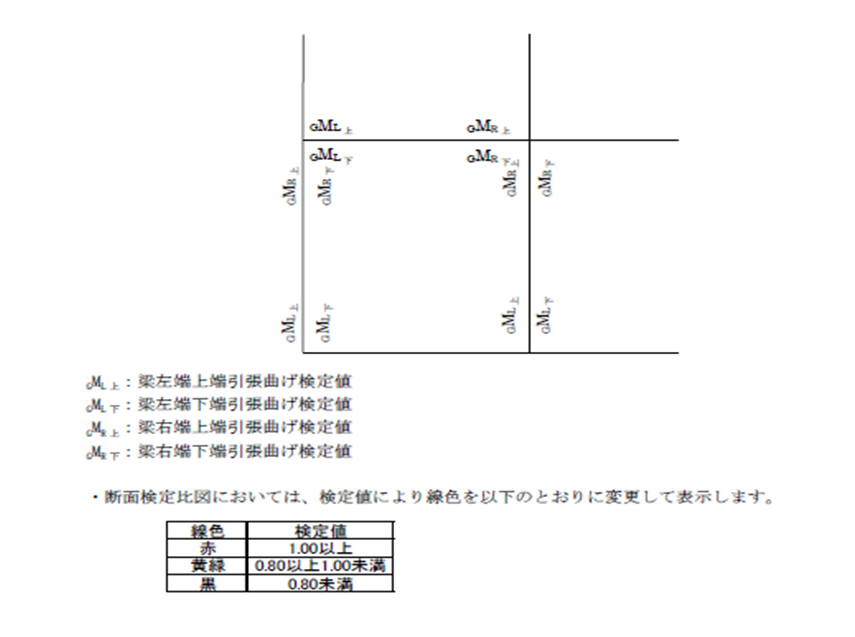

・断面検定比図においては、検定値により線色を以下のとおりに変更して表示します。

免震層上下大梁の断面算定

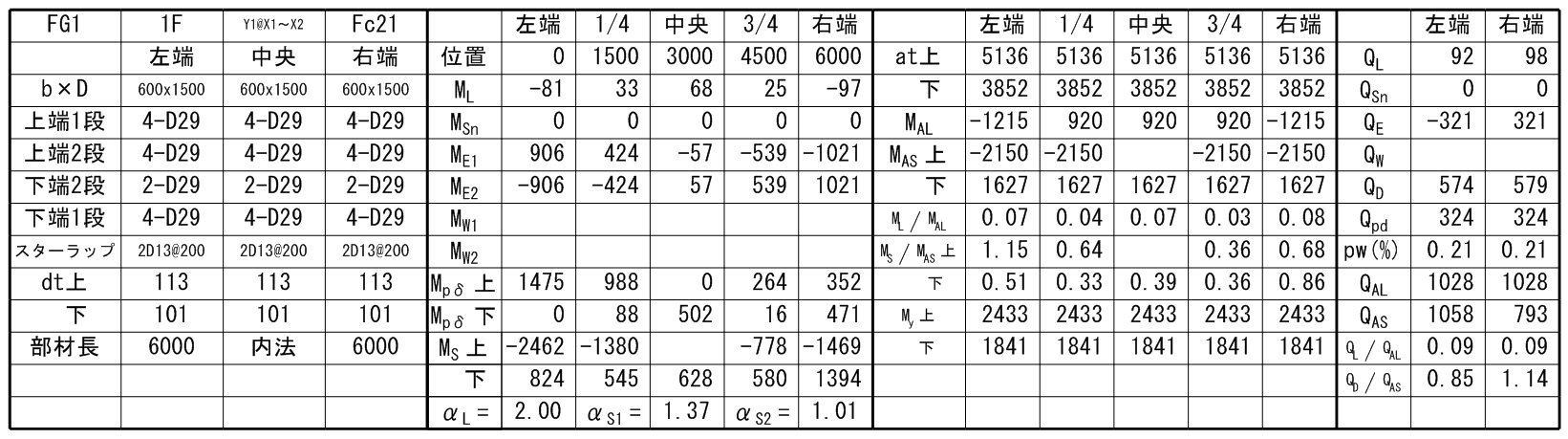

P-δ効果による付加曲げモーメントを考慮した免震層上下大梁の断面検定表を表示します。

符号一覧を以下に示します。
$b$ ：長方形梁の幅（mm）
$D$ ：梁せい（mm）
$d_t$ 上 ：引張縁から引張鉄筋重心までの距離（上端引張）（mm）
$d_t$ 下 ：引張縁から引張鉄筋重心ま での距離（下端引張）（mm）
$a_t$ 上 ：引張鉄筋の断面積（上端引張）（mm2）
$a_t$ 下 ：引張鉄筋の断面積（下端引張）（mm2）
$p_w$ ：あばら筋比（％）
部材長、内法、位置（mm）
$α_L$ ：長期のせん断スパン比 M/(Qd)による割増係数

[梁の曲げに対する断面算定]
$M_L$ ：長期曲げモーメント（kN・m）
$M_{sn}$ ：積雪荷重曲げモーメント（kN・m）
$M_{E1}$ ：正加力時の地震荷重による曲げモーメント（kN・m）
$M_{E2}$ ：負加力時の地震荷重による曲げモーメント（kN・m）
$M_{w1}$ ：正加力時の風圧力による曲げモーメント（kN・m）
$M_{w2}$ ：負加力時の風圧力による曲げモーメント（kN・m）
$M_s$ 上 ：短期設計用曲げモーメント（上端引張）（kN・m）
$M_s$ 下 ：短期設計用曲げモーメント（下端引張）（kN・m）
$M_{AL}$ ：長期許容曲げモーメント（kN・m）
$M_{As}$ 上 ：短期許容曲げモーメント（上端引張）（kN・m）
$M_{As}$ 下 ：短期許容曲げモーメント（下端引張）（kN・m）
$_My$ 上 ：終局曲げ強度（上端引張）（kN・m）
$M_y$ 下 ：終局曲げ強度（下端引張）（kN・m）
$M_L/M_{AL}$ ：長期曲げモーメントに対する検定値
$M_s/M_{As}$ 上：短期曲げモーメントに対する検定値（上端引張）
$M_s/M_{As}$ 下：短期曲げモーメントに対する検定値（下端引張）
$MP⊿1$, $MP⊿2$： P-⊿効果による付加曲げモーメント

[梁のせん断に対する断面算定]
$Q_L$ ：長期せん断力（kN）
$Q_{sn}$ ：積雪荷重によるせん断力（kN）
$Q_E$ ：地震荷重によるせん断力（kN）
$Q_w$ ：風圧力によるせん断力（kN）
$Q_D$ ：短期設計用せん断力（kN）
$Q_{AL}$ ：長期許容せん断力（kN）
$Q_{As}$ ：短期許容せん断力（kN）
$Q_L/Q_{AL}$：長期せん断力に対する検定値
$Q_D/Q_{AS}$：短期せん断力に対する検定値

固有値解析結果

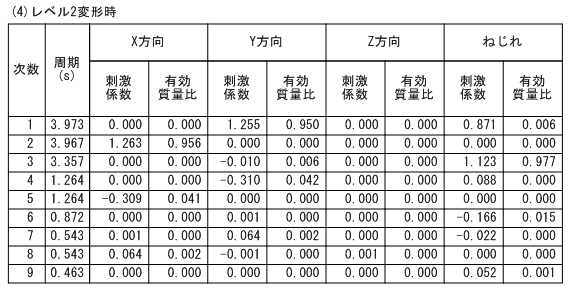

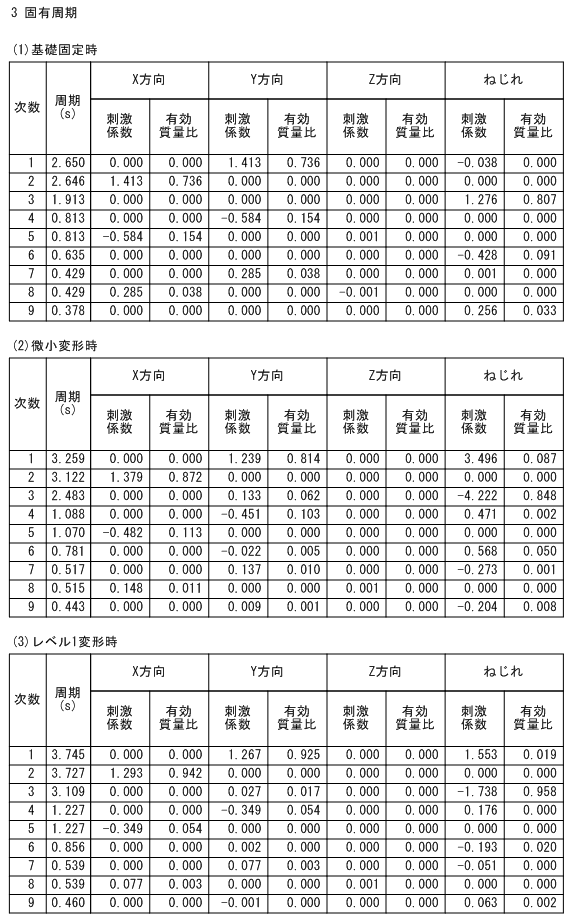

「免震層設計条件」の「免震層想定変形」で設定した各変形状態における固有値を計算します。ここでは、上記の設定に加えて基礎固定時（免震層固定時）の固有値も併せて出力されます。

免震部材軸力検定値図

免震部材軸力に対する軸検定比を表示します。
[凡例]

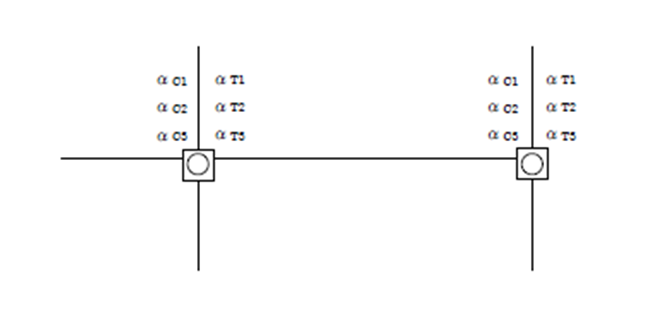

$α_{C1}$： クライテリア No.1 の圧縮軸力検定値（1:[検定値]C）
$α_{C2}$： クライテリア No.2 の圧縮軸力検定値（2:[検定値]C）
$α_{C3}$： クライテリア No.3 の圧縮軸力検定値（3:[検定値]C）
$α_{T1}$： クライテリア No.1 の引張軸力検定値（1:[検定値]T）
$α_{T2}$： クライテリア No.2 の引張軸力検定値（2:[検定値]T）
$α_{T3}$： クライテリア No.3 の引張軸力検定値（3:[検定値]T）
※当該ケースにおいて検定が不要な検定値は表示しません。
※引張軸力が発生しない場合、 $α_{T1}$～ $α_{T3}$

免震部材軸力検定詳細

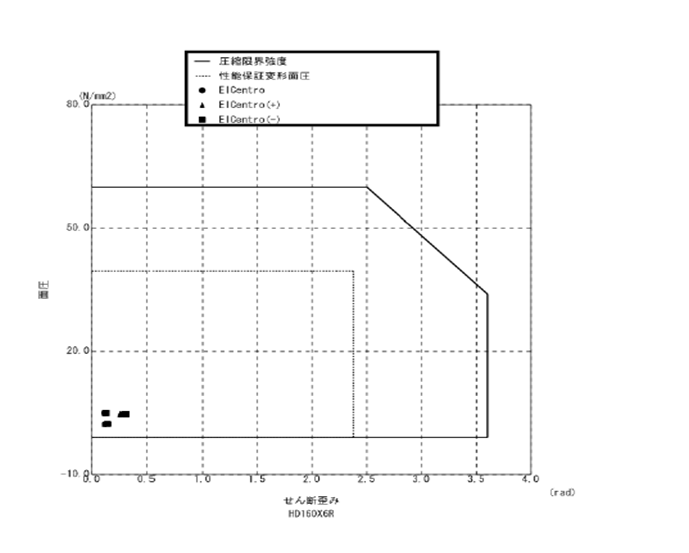

免震部材の免圧検定結果を表示します。
