出力例

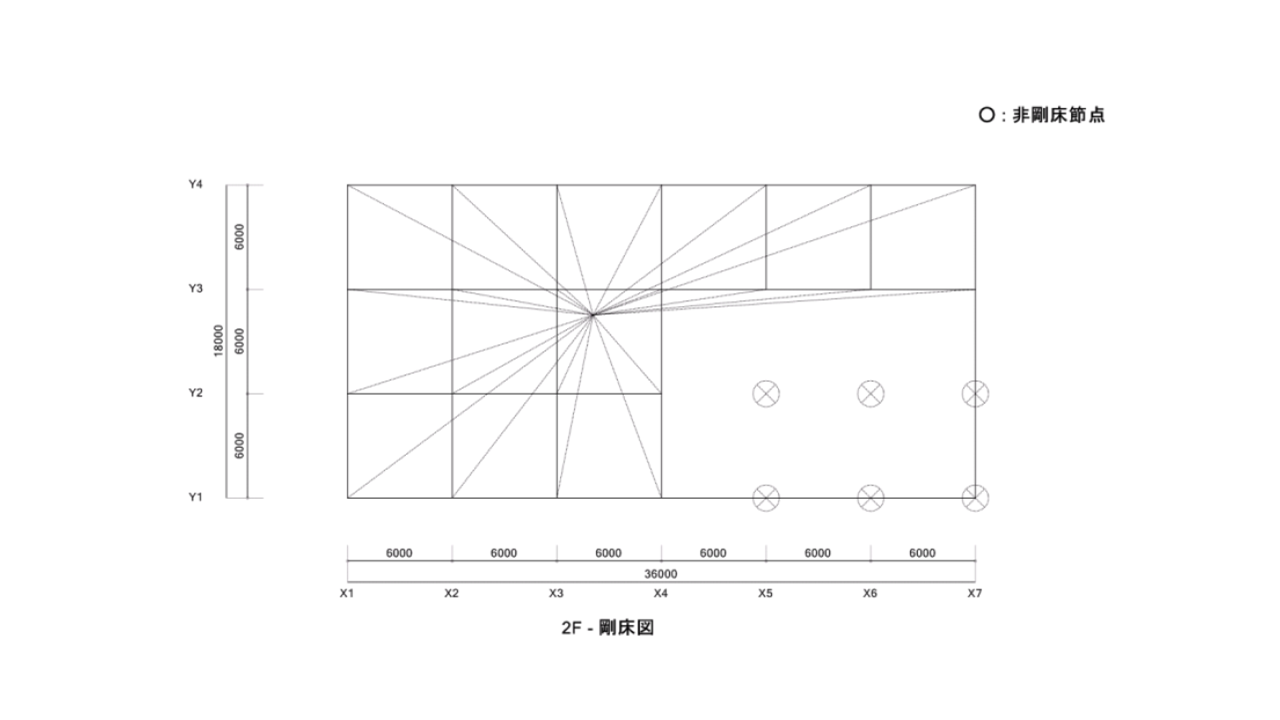

(1) 伏図出力例
構造計算書の伏図の出力例を以下に示します。剛床解除とした節点は、伏図にて出力します。

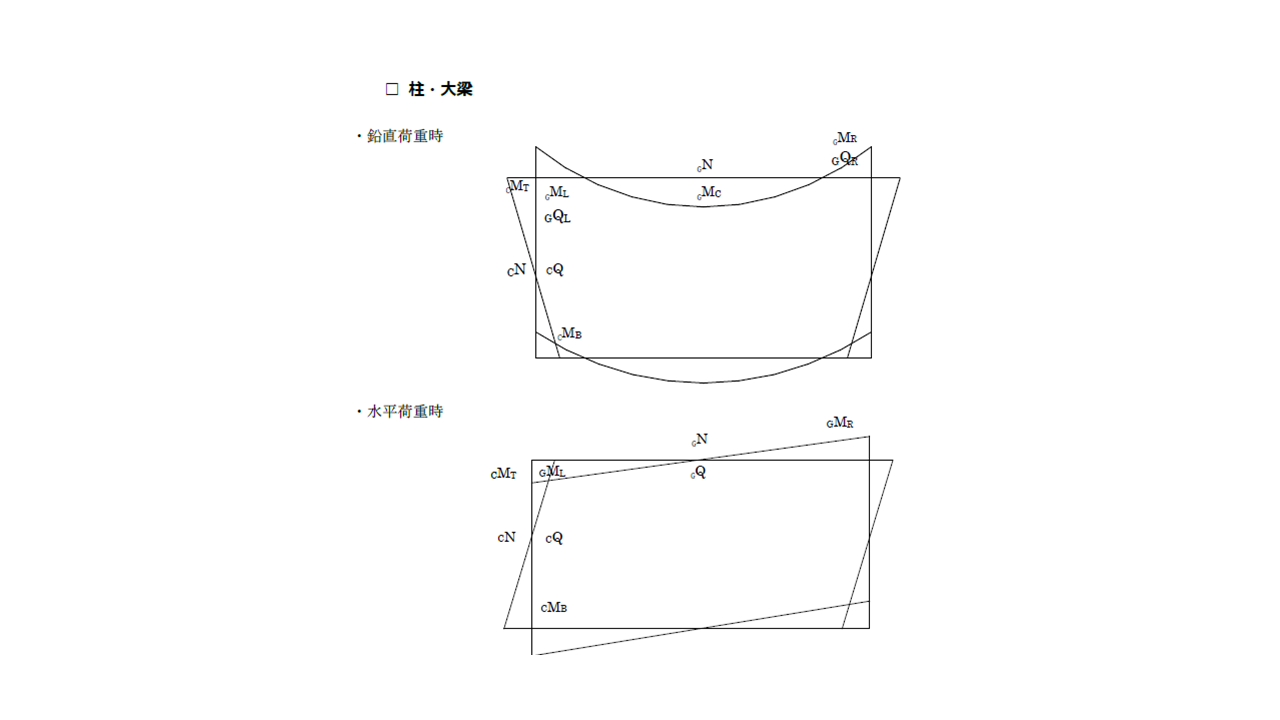

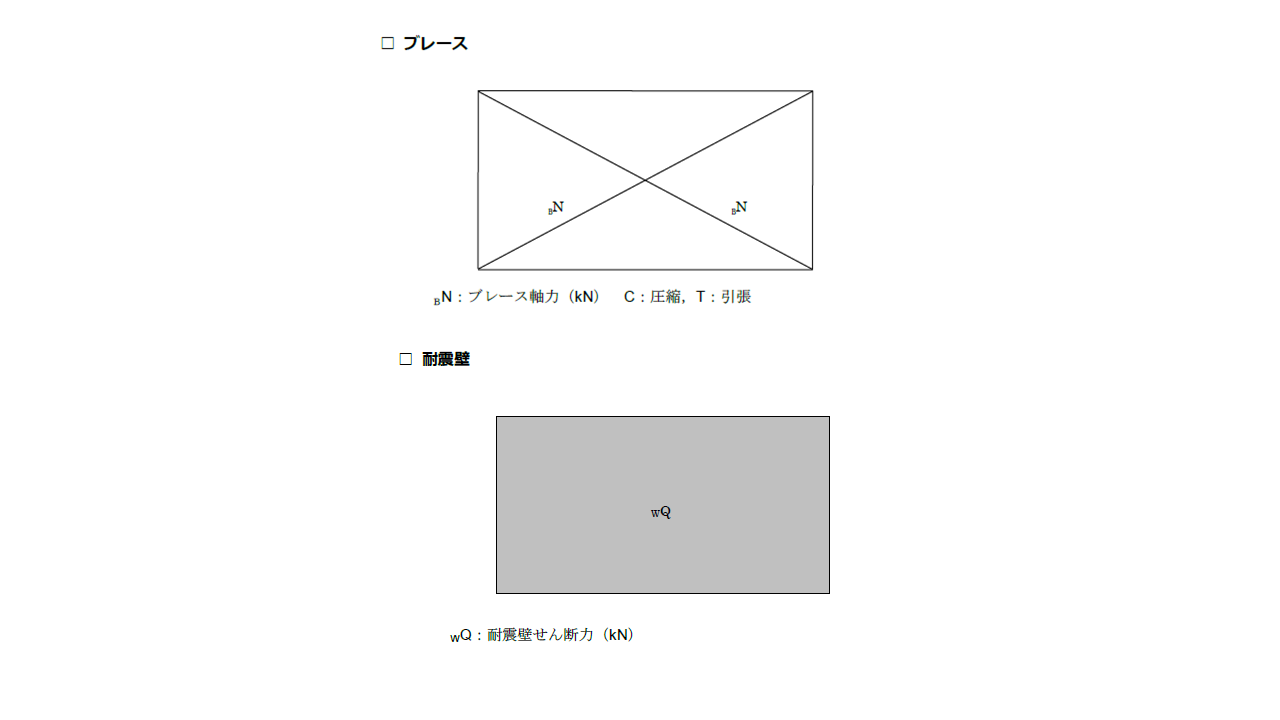

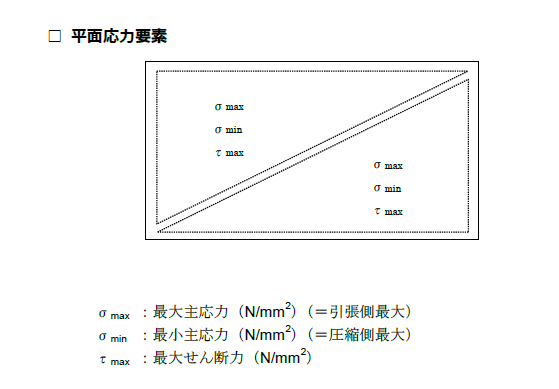

(2) 軸組形式応力図出力例
・応力図に出力する値は節点応力です。
・せん断応力の後には「Q」を表示します。
GML：梁左端曲げモーメント（kN・m）
GMG：梁中央曲げモーメント（kN・m）
GMR：梁右端曲げモーメント（kN・m）
GQL：梁左端せん断力（kN）
GQR：梁右端せん断力（kN）
GN：梁軸力（kN）C：圧縮，T：引張
CMT：柱頭曲げモーメント（kN・m）
CMB：柱脚曲げモーメント（kN・m）
CQ：柱せん断力（kN）
CN：柱軸力（kN）C：圧縮，T：引張
スパン長の単位（mm）
階高の単位（mm）

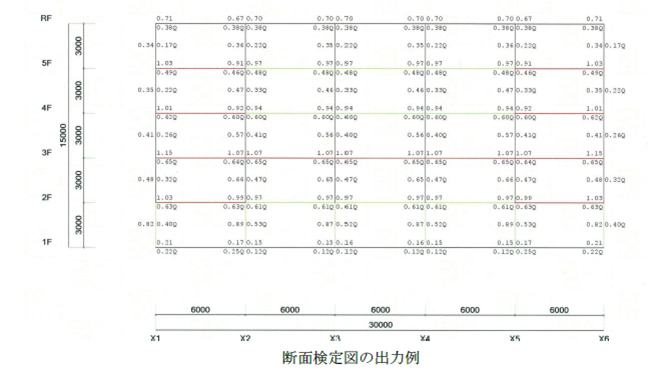

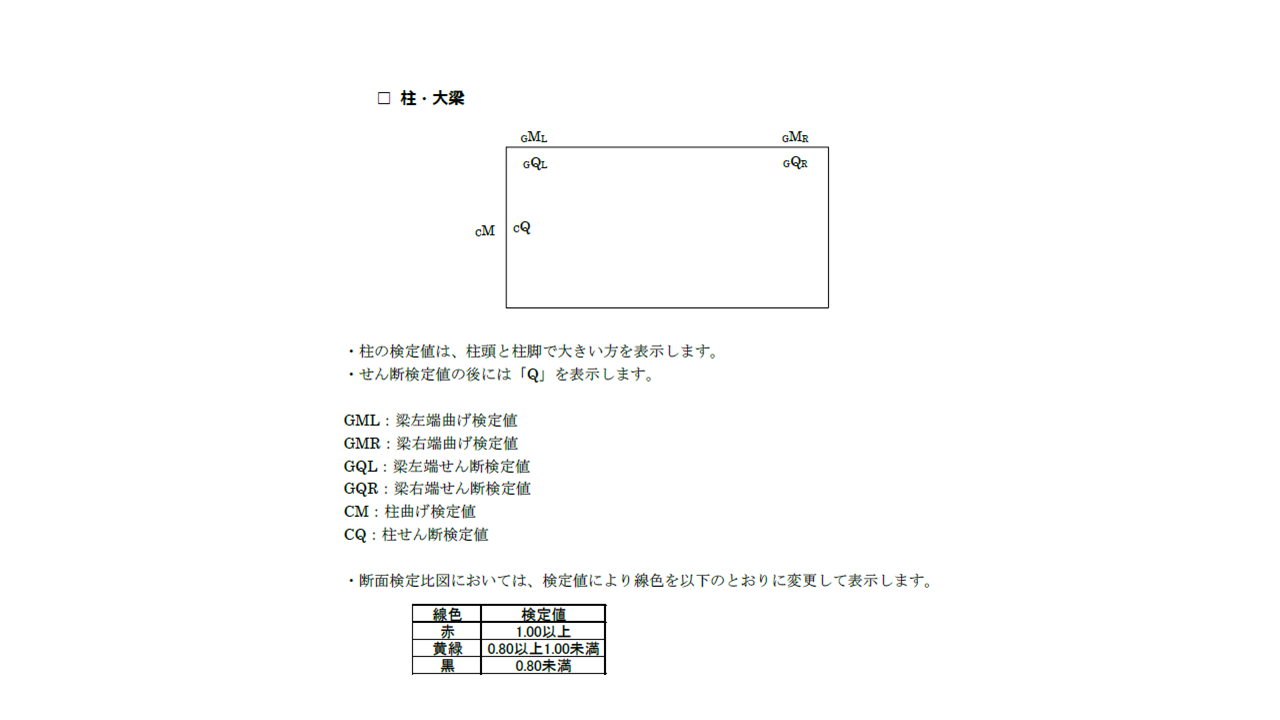

(3) 軸組形式検定値図出力例

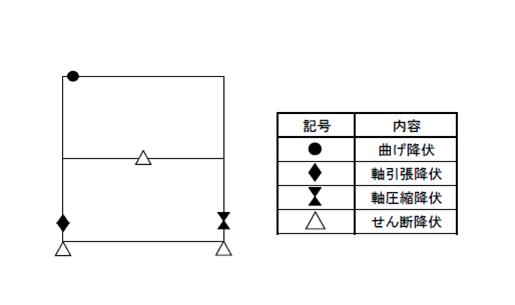

(4) 軸組形式ヒンジ図出力例
(5) 断面検定表出力例
[鉄筋コンクリート造大梁の断面検定表]
符号一覧を以下に示します。
$b$：長方形梁の幅（
$mm$）
$D$：梁せい（
$mm$）
$d _{t上}$：引張縁から引張鉄筋重心までの距離（上端引張）（
$mm$）
$d _{t下}$：引張縁から引張鉄筋重心までの距離（下端引張）（
$mm$）
$a _{t上}$：引張鉄筋の断面積（上端引張）（
$mm^2$）
$a _{t下}$：引張鉄筋の断面積（下端引張）（
$mm^2$）
$P _w$：あばら筋比（％）
部材長、内法（
$mm$）
$\alpha _L$：長期のせん断スパン比
$M/(Q \cdot d)$による割増係数
$\alpha _{s1}$：短期正加力時のせん断スパン比
$M/(Q \cdot d)$による割増係数
$\alpha _{s2}$：短期負加力時のせん断スパン比
$M/(Q \cdot d)$による割増係数
[梁の曲げに対する断面算定]
$M _L$：長期曲げモーメント（
$kN \cdot m$）
$M _{sn}$：積雪荷重曲げモーメント（
$kN \cdot m$）
$M _{E1}$：正加力時の地震荷重による曲げモーメント（
$kN \cdot m$）
$M _{E2}$：負加力時の地震荷重による曲げモーメント（
$kN \cdot m$）
$M _{w1}$：正加力時の風圧力による曲げモーメント（
$kN \cdot m$）
$M _{w2}$：負加力時の風圧力による曲げモーメント（
$kN \cdot m$）
$M _{s上}$：短期設計用曲げモーメント（上端引張）（
$kN \cdot m$）
$M _{s下}$：短期設計用曲げモーメント（下端引張）（
$kN \cdot m$）
$M _{AL}$：長期許容曲げモーメント（
$kN \cdot m$）
$M _{AS上}$：短期許容曲げモーメント（上端引張）（
$kN \cdot m$）
$M _{AS下}$：短期許容曲げモーメント（下端引張）（
$kN \cdot m$）
$M _{y上}$：終局曲げ強度（上端引張）（
$kN \cdot m$）
$M _{y下}$：終局曲げ強度（下端引張）（
$kN \cdot m$）
$M _{L}/M _{AL}$：長期曲げモーメントに対する検定値
$M _S/M _{As上}$：短期曲げモーメントに対する検定値（上端引張）
$M _S/M _{As下}$：短期曲げモーメントに対する検定値（下端引張）
[梁のせん断に対する断面算定]
$Q _L$：長期せん断力（
$kN$）
$Q _{sn}$：積雪荷重によるせん断力（
$kN$）
$Q _{E}$：地震荷重によるせん断力（
$kN$）
$Q _{W}$：風圧力によるせん断力（
$kN$）
$Q _{D}$：短期設計用せん断力（
$kN$）
$Q _{AL}$：長期許容せん断力（
$kN$）
$Q _{As}$：短期許容せん断力（
$kN$）
$Q _L/Q _{AL}$：長期せん断力に対する検定値
$Q _D/Q _{AS}$：短期せん断力に対する検定値
(6) 終局検定表出力例

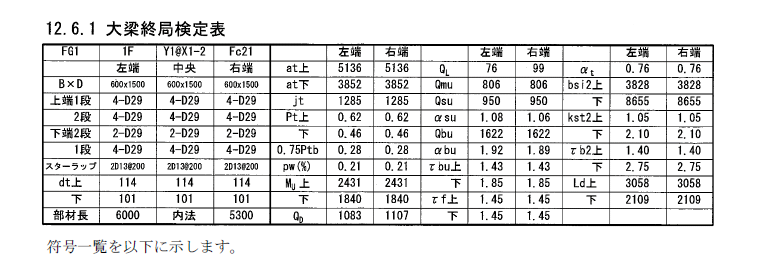

[鉄筋コンクリート造大梁の主局検定表]
符号一覧を以下に示します
$B$：梁幅 （
$mm$）
$D$：梁せい（
$mm$）
$dt$：引張縁から引張鉄筋重心までの距離（
$mm$）
部材長、内法（
$mm$）
$at$：引張鉄筋の断面積（
$mm$）
$jt$：主筋の重心間距離（
$mm$）
$pt$：引張鉄筋比（
$％$）
$pw$：せん断補強筋比（
$％$）
$Mu$：終局曲げ強度 （
$kN \cdot m$）
$Qmu$：両端ヒンジを仮定した場合の終局せん断応力（
$kN$）（
$=Mu 上＋Mu下$）/内法
$QL$：長期せん断応力（
$kN$）
$QD$：両端ヒンジ仮定時の終局せん断応力（
$=\alpha \cdot Qmu+QL$）（
$kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（
$kN$）
$\alpha su$：せん断に対する検定値（
$=Qsu/QD$）
$Qbu$：付着割裂破壊によって決定するせん断耐力 （
$N$）
$\alpha bu$：付着に対する検定値 （
$=Qbu/QD$）
$\tau bu$:1 段目主筋の付着信頼強度（
$N/mm^2$）
$\tau f$：設計用付着応力度（
$N/mm^2$）
$\alpha t$：梁の上端筋に対する付着強度低減係数
$bsi2$:2 段目の割裂長さ比
$kst2$:2 段目主筋に対する横補強筋効果
$\tau b2$:2段目主筋の付着信頼強度（
$N/mm^2$）
$Ld$：必要付着長さ（
$mm$）

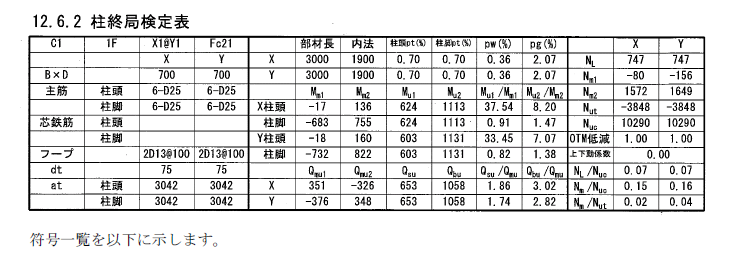

符号一覧を以下に示します
$B$：柱幅（
$mm$）
$D$：柱せい（
$mm$）
$dt$：引張縁から引張鉄筋重心までの距離（
$mm$）
$at$：引張鉄筋の断面積（
$mm^2$）
部材長、内法（
$mm$）
$pt$：引張鉄筋比（
$％$）
$pw$：せん断補強筋比（
$％$）
$pg$：主筋全断面積のコンクリート全断面積に対する比（
$％$）
$Mm1$：正加力時の終局曲げ応力（
$kN \cdot m$）
$Mm2$：負加力時の終局曲げ応力（
$kN \cdot m$）
$Mu1$：正加力時の終局曲げ強度（
$kN \cdot m$）
$Mu2$：負加力時の終局曲げ強度（
$kN \cdot m$）
$Qm1$：正加力時の終局せん断応力（
$kN$）
$Qm2$：負加力時の終局せん断応力（
$kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（
$kN$）
$Qbu$：付着割裂破壊によって決定するせん断耐力（
$kN$）
$NL$：長期柱軸力（
$kN$）
$Nm1$：正加力時の終局時柱軸力（
$kN$）
$Nm2$：負加力時の終局時柱軸力（
$kN$）
$Nut$：軸圧縮強度（
$kN$）
$Nuc$：軸引張強度（
$kN$）
$OTM$低減：応答転倒モーメントの低減係数
