振動解析結果グラフ

メインメニュー「計算・出力」→「質点系振動解析結果グラフ」（質点系モデルによる結果）、または「立体振動解析結果グラフ」（立体モデルによる結果）を選択します。或いは、「計算実行」ウインドウの「図化処理実行」にチェックを入れ実行ボタンをクリックします。 グラフは下記が出力可能です。

質点系振動解析結果グラフ

• 刺激関数図
• 免震構造の刺激関数図（実効周期による刺激関数図）
• 層の最大応答値グラフ

立体振動解析結果グラフ

• 固有モード図
• 三面三有モード図
• 免震構造の固有モード図（実効周期によるモード図）
• 免震構造の三面固有モード図（実効周期によるモード図）
• 免震層上下分離モデルの固有モード図
• 免震層上下分離モデルの三面固有モード図

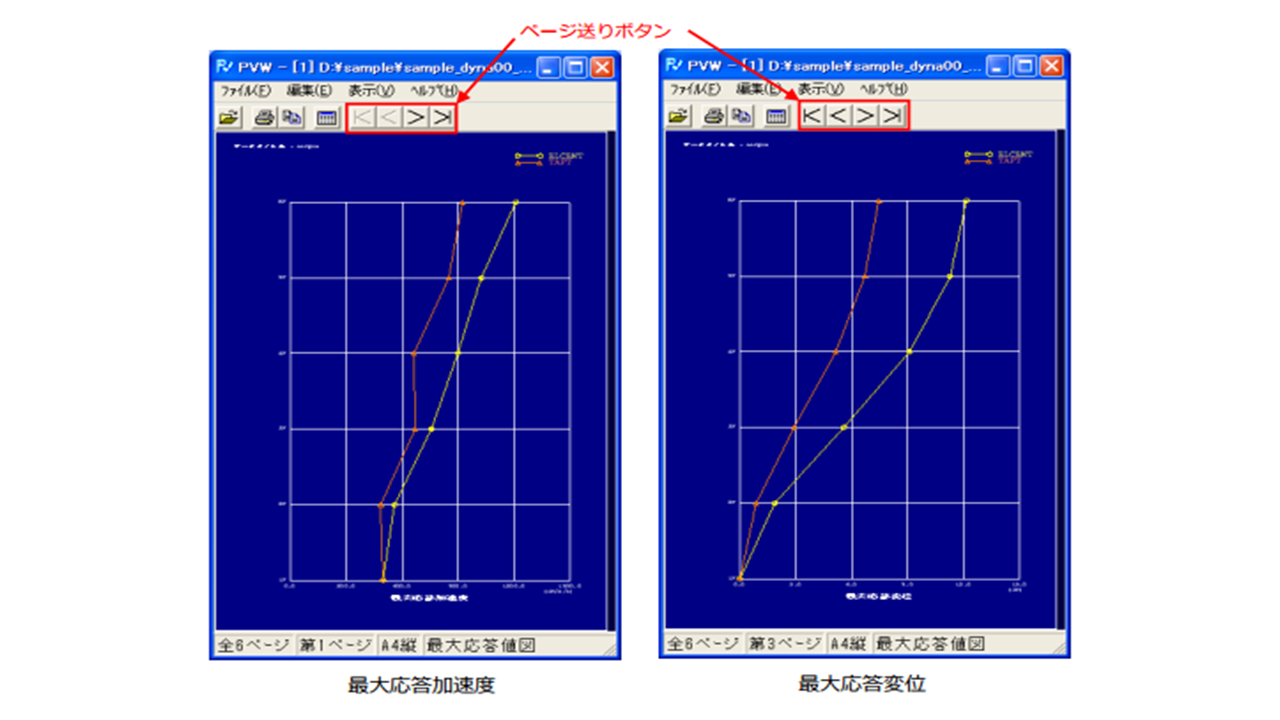

• 層の最大応答値グラフ

層の最大応答値は、「図化処理指定」にて指定した項目について、図化処理を行い表示します。
