計算結果出力条件

メインメニュー「計算条件」→「計算結果出力条件」により、計算結果の出力に関する設定を行います。

層せん断力集計指定

「層せん断力集計設定」では、部材ごとに層せん断力を集計するための指定を行うことが可能です。指定を行った集計の結果については、「振動解析結果グラフ」で確認することが可能です。

「集計部材設定」タブでは、集計指定を行った集計グループ内で一部の範囲のみを対象とする場合に指定します。例としては、外付けフレーム補強の場合に全体のせん断力は外付けフレームの分担を含みますが、外付けフレームのみの集計もほしい場合などが挙げられます。下の例では、Y0通りを補強架構として外付け部分のダンパーのみを集計する指定としています。

「瞬間せん断力分担出力指定」タブでは、ある集計ケースでせん断力が最大となる時刻の他集計ケースのせん断力を出力します。指定を行った集計の結果については、「振動解析結果グラフ」で確認することが可能です。

層間変位計算指定

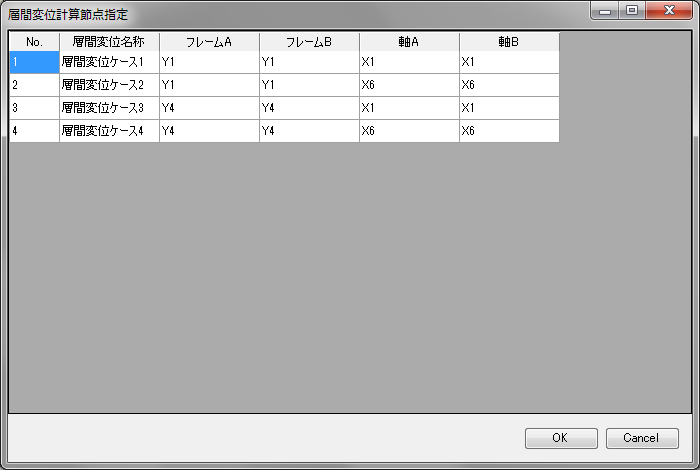

「層間変位計算指定」では、指定した位置において各階の最大層間変位を計算するための指定を行うことが可能です。計算結果は「.story.csv」に出力されます。（出力ファイル仕様参照） １行分のデータが一つの集計ケースになります。複数の節点が範囲内に入る場合、平均の層間変位が計算されます。

層間変位計算座標指定

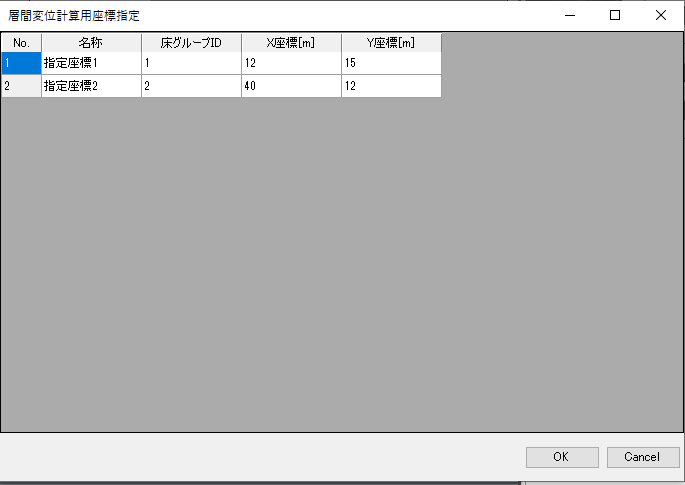

「層間変位計算座標指定」では、指定した座標位置において各階の最大層間変位を計算するための指定を行うことが可能です。計算結果は「.story.csv」に出力されます。（出力ファイル仕様参照） １行分のデータが一つの集計ケースになります。

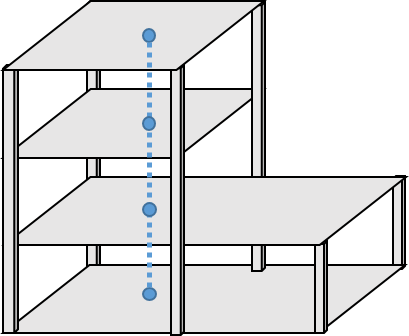

下図のように、重心位置に関わらず平面的に同一の座標位置について層間変位を算出したい場合に指定します。
