筒状流体・粘性体ダンパー

操作対象で「筒状流体・粘性体ダンパー」を選択します（キー「R」を押すことでも筒状流体・粘性体ダンパーに切り替わります）。

筒状流体・粘弾性ダンパーの配置

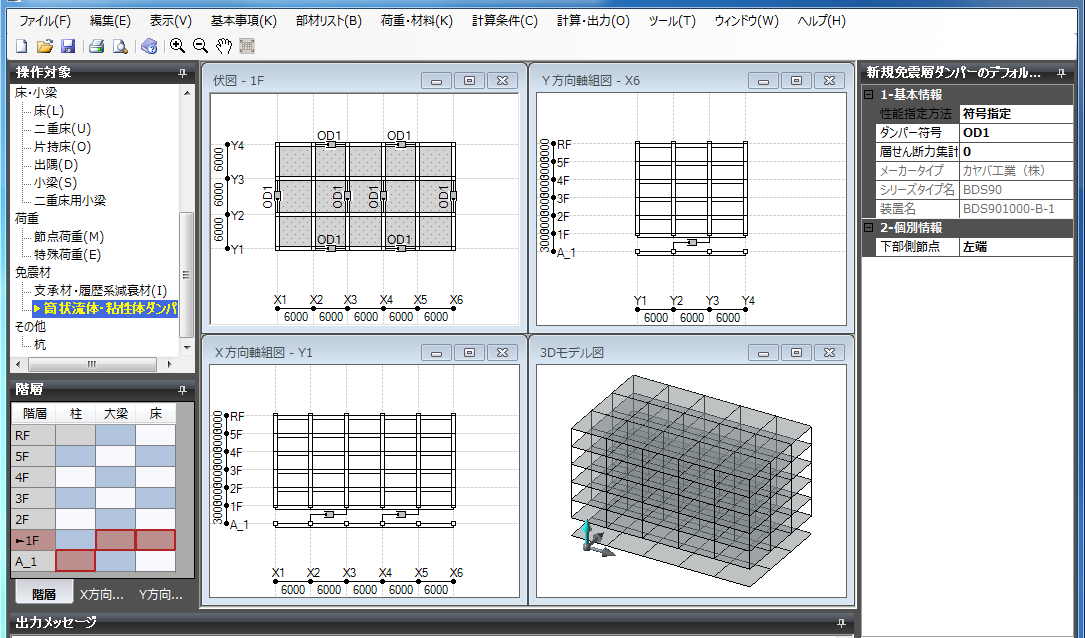

画面右側の部材情報ウインドウで、配置する減衰材を選択します。
「性能指定方法」で「符号指定」を選択した場合、「ダンパー符号」を選択して配置を行うことが可能です。
「性能指定方法」で「製品番号指定」を選択した場合、「メーカータイプ」「シリーズタイプ名」を選択すると、
配置可能な装置の型番が「装置名」に一覧で表示されます。選択した装置は伏図にて配置します。

節点を左クリックし、ドラッグする

配置される部材が表示される

免震減衰材が配置される

※免震層ダンパーは剛域付きせん断ばねでモデル化されます。大梁に接続しているもしくは節点支持条件が「固定」になっているなど、節点１および節点２が曲げに抵抗できる条件でないと免震装置はせん断力を負担できませんのでご注意ください。また、免震層ダンパーのプロパティで下側になる節点を変更することも可能です。
