小梁

小梁

操作対象で「小梁」を選択します（キー「S」を押すことでも小梁に切り替わります）。小梁は伏図で配置します。
画面右側の小梁配置詳細指定ウインドウの「位置（mm）」、「符号」、「方向」を指定します。

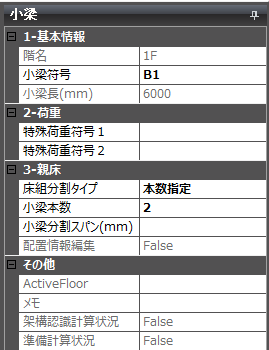

配置した小梁選択時に表示される画面右側のプロパティで小梁符号の変更や特殊荷重の配置が可能です。

小梁の配置

本数・スパン配置

「位置」に小梁を配置するスパンを入力します。
正の値を入力した場合には、床の指定した端部からの距離として指定されます。
負の値を入力した場合には、選択した床に等間隔で配置される小梁の数として指定されます。
「符号」は小梁リストで定義した符号から選択可能です。
「方向」は、小梁をX軸とY軸、または指定した梁番号（小梁配置プレビューにて定義される）のどちらの方向に小梁を配置するかを指定します。

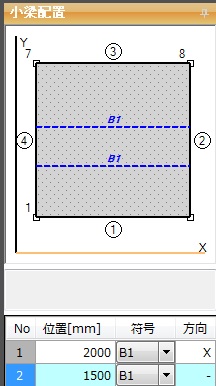

a) 「位置」に正値を入力した場合（距離指定）

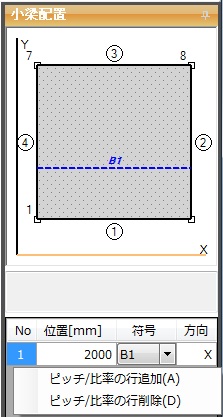

※ 複数本、小梁を配置する場合は、リスト部分を右クリックして「ピッチ/比率の行追加」を選択するか、方向入力セルが選択された状態で「Enter」を押してください。

位置と符号、方向を小梁配置プレビューに従って指定する。

※ 配置される小梁が表示された状態でキー「X」または、「Y」を押すことでも、配置方向を指定することが出来ます。

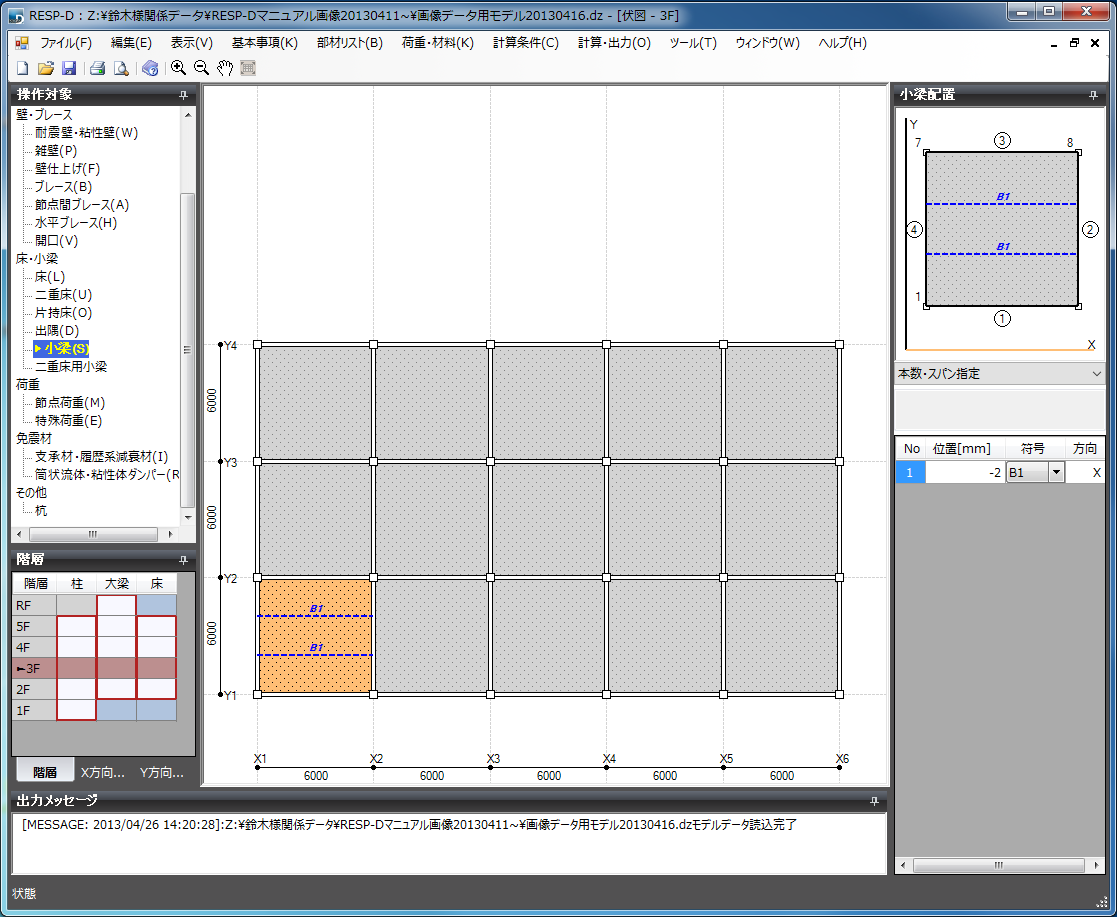

b) 「位置」に負値を入力した場合（等間隔配置）

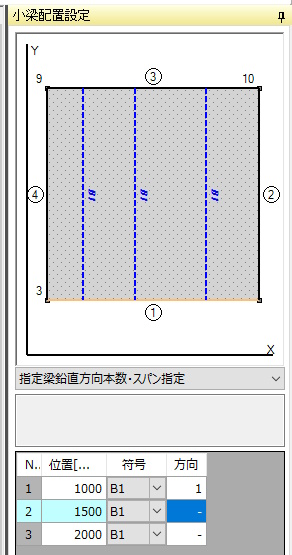

指定梁鉛直方向本数・スパン配置

「本数・スパン配置」と同様の指定で、指定した大梁と直交する方向に大梁を配置します。
「位置」に小梁を配置するスパンを入力します。
正の値を入力した場合には、床の指定した端部からの距離として指定されます。
負の値を入力した場合には、選択した床に等間隔で配置される小梁の数として指定されます。
「符号」は小梁リストで定義した符号から選択可能です。
「方向」は、小梁をX軸とY軸、または指定した梁番号（小梁配置プレビューにて定義される）のどちらの方向に小梁を配置するかを指定します。

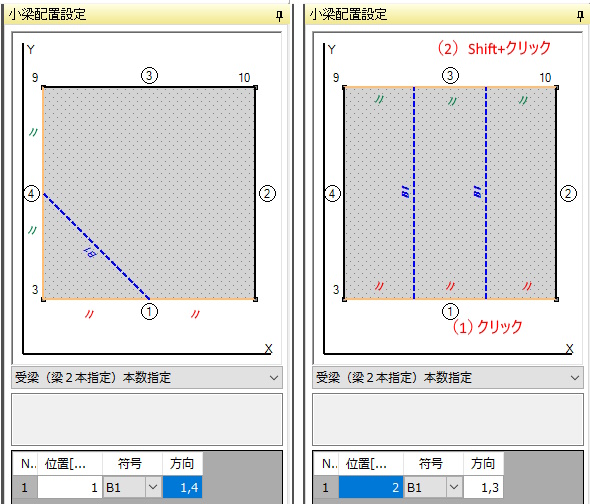

受梁（梁２本指定）本数配置

2本の大梁を指定して、指定した本数の小梁を等間隔で配置します。
「位置」に小梁を配置する本数を入力します。「方向」にはカンマ区切りで大梁の番号を指定します。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

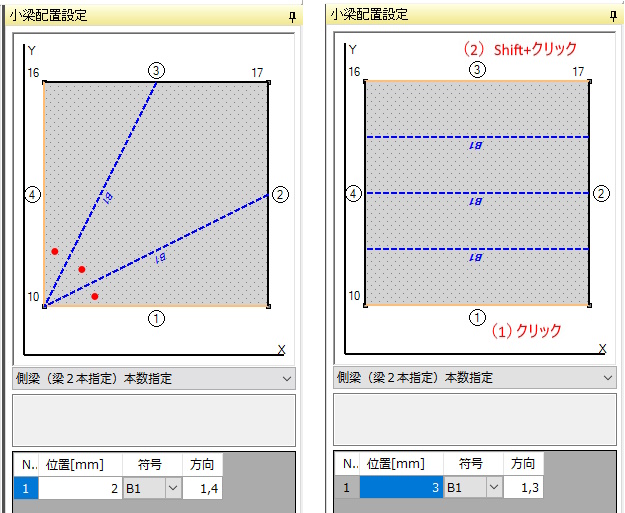

側梁（梁２本指定）本数配置

2本の大梁を指定して、その角度を指定した本数で等分する小梁を配置します。
「位置」に小梁を配置する本数を入力します。「方向」にはカンマ区切りで大梁の番号を指定します。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

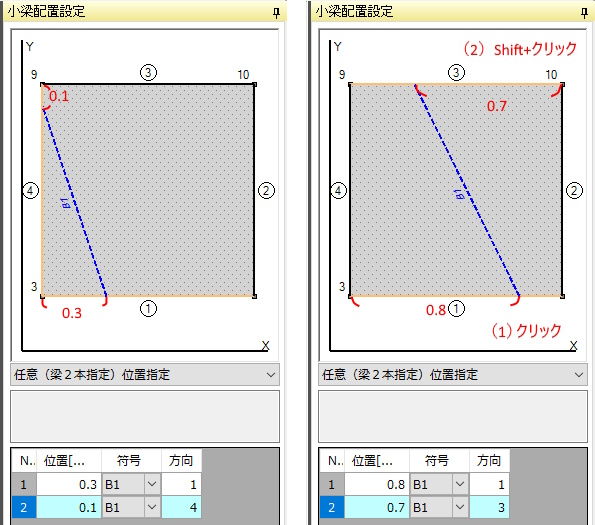

任意梁（梁２本指定）本数配置

2本の大梁の長さの割合を指定して、2点間を結ぶ小梁を配置します。
1、2行目の「位置」に1、2本目の大梁の長さの割合、「方向」には床周辺の大梁の内、左回りで何番目の大梁であるかを指定します。
長さの割合は左回りで見た時の始端からの割合となります。
2本の大梁はプレビュー画面でShiftキーを押しながら複数選択することで指定する事も可能です。
配置は「本数・スパン配置」と同様でプレビュー画面で配置する小梁が表示された状態で、伏図画面の配置したい床を左クリックで配置します。

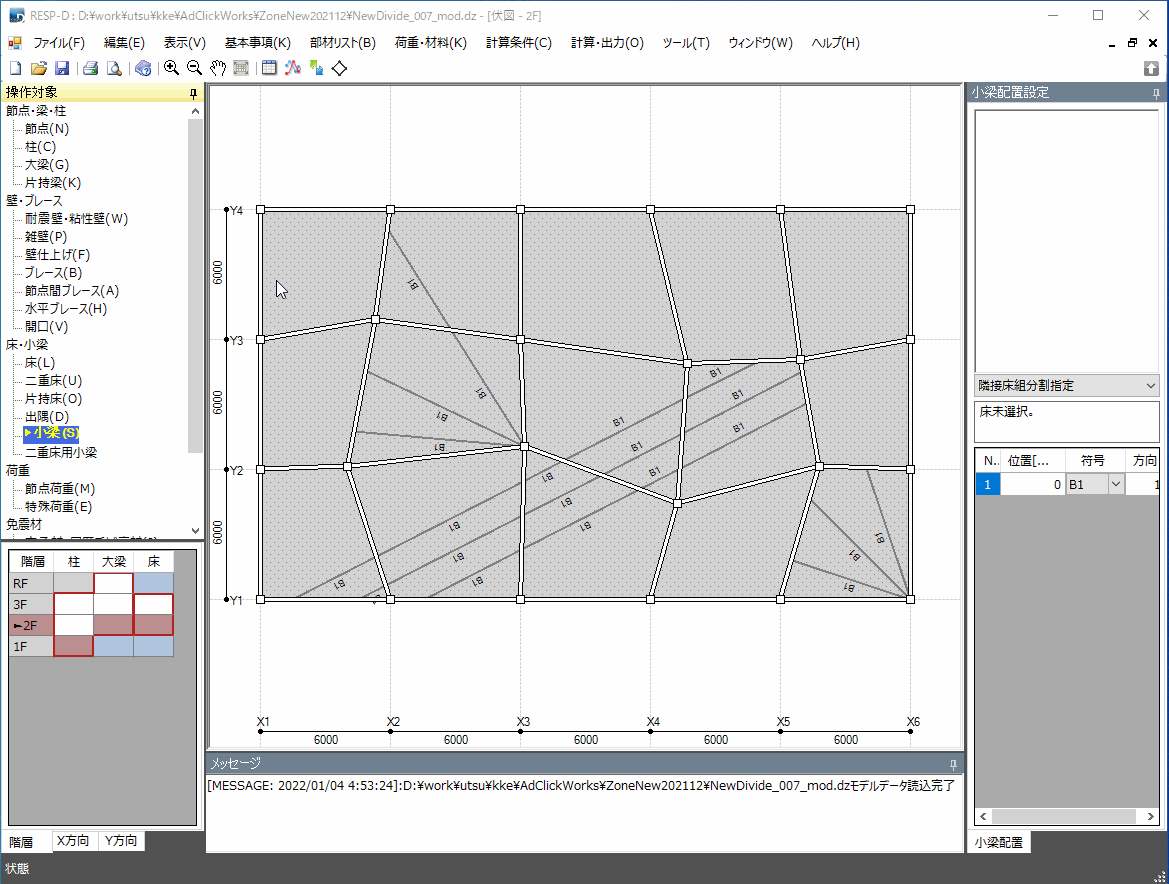

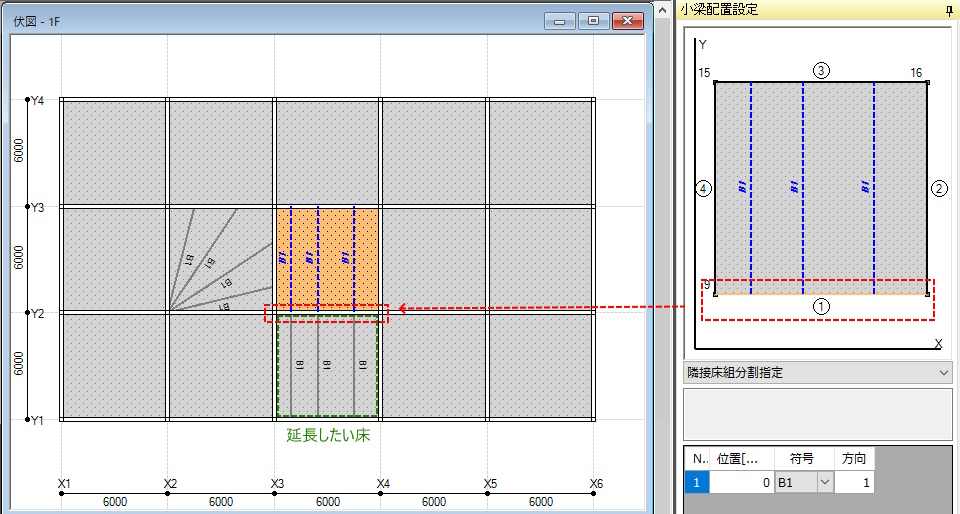

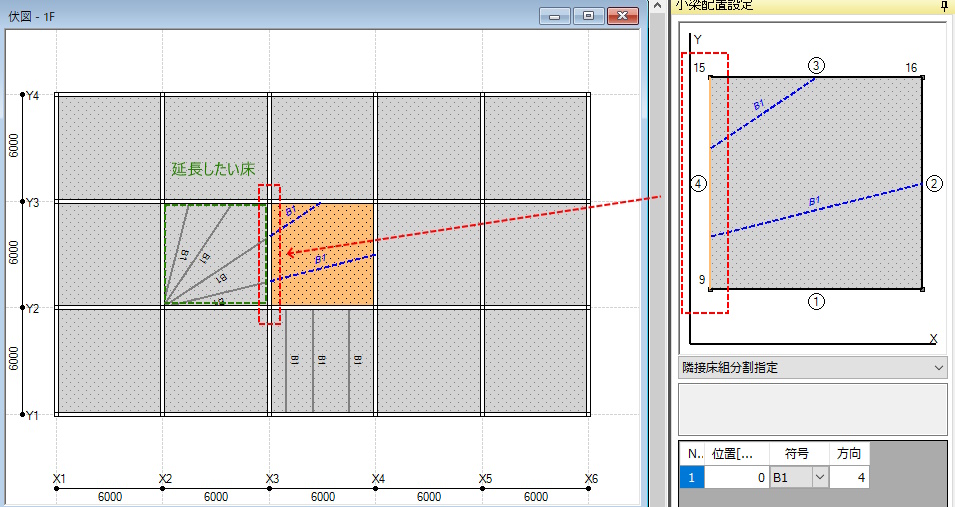

隣接床組分割指定

大梁を1本指定して、その大梁側に隣接する床に配置されている小梁を延長するように小梁を配置します。

コピー元の床組みが変更される場合は、コピー先の小梁も自動追従します。

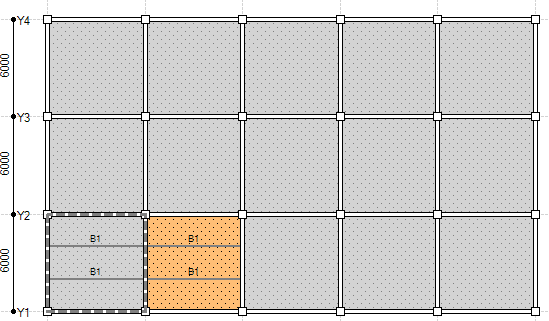

小梁配置のコピー・ペースト

入力した床組を他の床組にコピーすることが可能です。
床組を選択後、「Ctrl+C」でコピーし、「Ctrl+V」で貼り付けを行えます。
コピーペーストは同一データ内だけでなく、データをまたいで貼り付けを行うことも可能です。
