床

床

操作対象で「床」を選択します（キー「L」を押すことでも、床に切り替わります）。床は伏図で配置します。

画面右側の部材詳細情報ウインドウの「床符号」、「吹き抜け」、「符号を個別か」、「荷重伝達方向」を指定します。
床符号は床荷重リストで定義した床符号より選択可能です。

床は必ず梁に囲まれているものとします。
梁に囲まれていれば三角形でも多角形でも入力できます。
床荷重は床組の多角形をメッシュ分割し、分割されたメッシュを最も近い大梁、小梁もしくは柱に荷重伝達するものとして計算します。

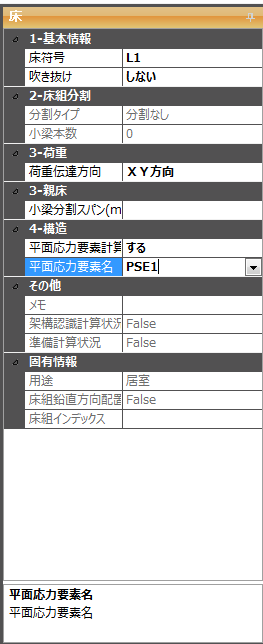

プロパティ

基本情報

・吹き抜け

吹き抜けは、「する」または「しない」を選択します。荷重伝達方向は、「X方向」、「Y方向」、「XY方向」から選択します。

※ 荷重伝達方向の表示については、「表示」を参照してください。

吹き抜け「しない」とした場合

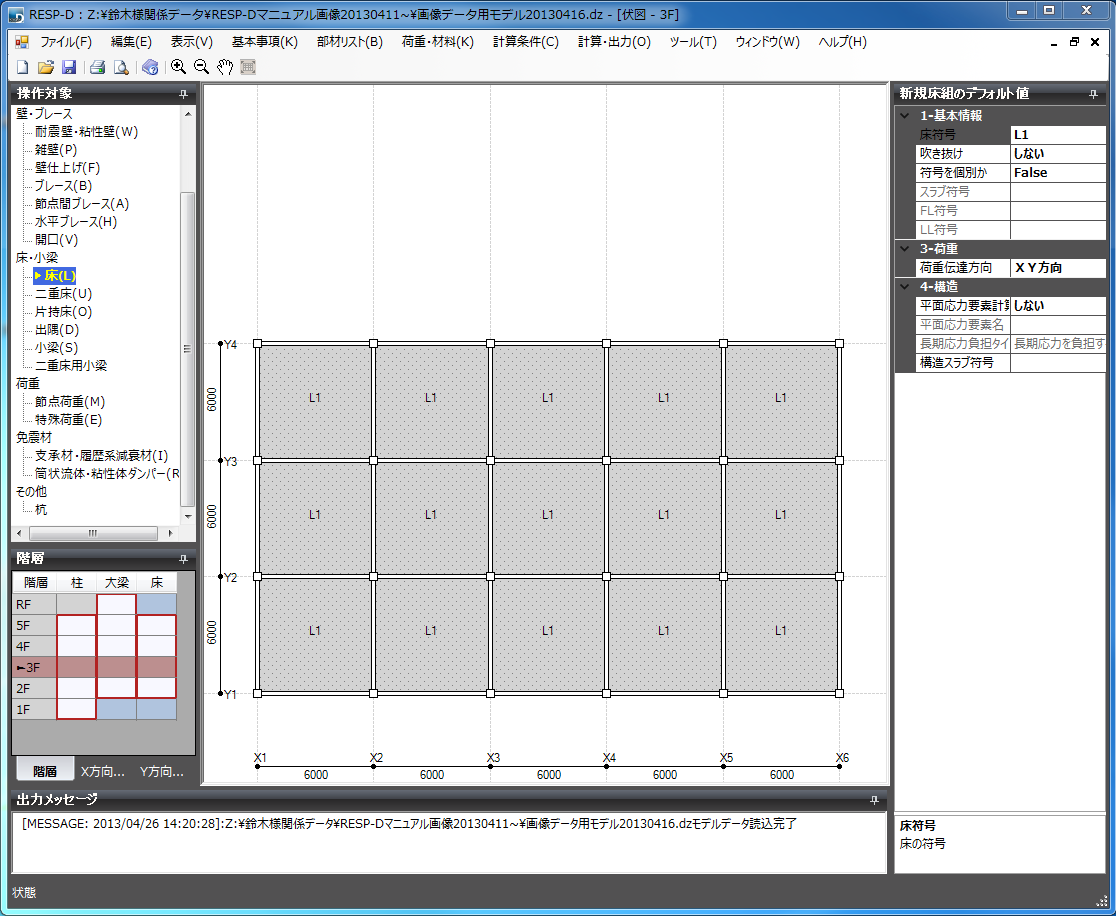

床を配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、床が配置されます。

吹き抜け「する」とした場合

吹き抜けにしたい床を左クリックし、クリックした床がオレンジ色になった状態で、部材情報のウインドウの吹き抜けを「する」に指定することで、床が吹き抜けになります。

・符号を個別か

「True」または「False」を選択します。

デフォルトは「False」ですが、「True」に変更した場合は「床符号」は空欄となります。 「True」から「False」に変更した場合は「スラブ符号」「FL符号」「LL符号」は空欄となります。

配置済みの床符号は「床荷重リスト」画面で自動分割を実行した場合は「True」に切り替わり、配置していた符号を分割した「スラブ符号」「FL符号」「LL符号」が設定されます。

床組分割

荷重

親床

補強部材情報

構造

平面応力要素を考慮したい床を左クリックし、クリックした床がオレンジ色になった状態で部材情報のウィンドウの「平面応力要素計算」を「する」とし、「平面応力要素名」を選択すると平面応力要素を考慮した解析が行えます。平面応力要素の符号は、「部材リスト」→「平面応力要素」で定義できます。
