耐震壁・粘性壁

操作対象で「耐震壁・粘性壁」を選択します（キー「W」を押すことでも耐震壁・粘性壁に切り替わります）。伏図・軸組図上で耐震壁・粘性壁が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する壁の基本情報が表示されており、符号・スリットタイプ等が指定できます。壁が選択されている場合は、選択壁の詳細情報が表示されます。

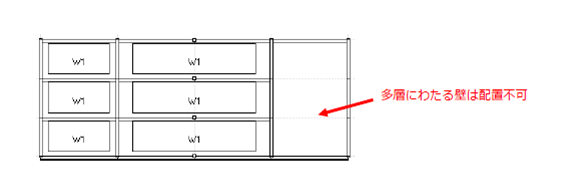

左右を柱で挟まれ、上下に梁があり、四隅に節点がある位置に壁を配置することができます。多スパンにわたる壁は配置できますが、多層にわたる壁は配置できません。もし多層にわたる壁を配置する場合には、ダミー梁をもちいて各階に壁を配置する方法が考えられます。その場合でも、壁エレメント要素は各階で分割されることにご注意ください。

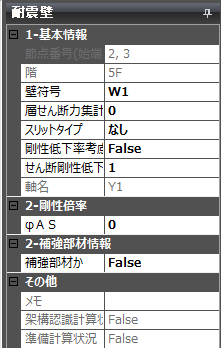

新規壁詳細

選択壁詳細

プロパティ

・壁符号

壁リストおよびダンパーリストで定義された符号から選択できます。

・層せん断力集計床グループ

・スリットタイプ

「なし」「三方」「左側」「右側」「両側」から選択できます。

・剛性低下率考慮スイッチ

弾性剛性に対して剛性低下率を考慮する（True）・しない（False）の変更ができます。

・せん断剛性低下率
弾性解析時におけるせん断剛性低下率を入力できます。
主に弾性解析時にひび割れによる剛性低下率（β）を考慮する機能です。
弾性解析時には初期剛性に対して設定した倍率を乗じた剛性を採用して計算を行います。
非線形解析時には用いられません。
剛性低下率考慮スイッチがTrueとなっている時に考慮されます。

・形状係数k

・長期応力負担タイプ
