片持梁

片持梁

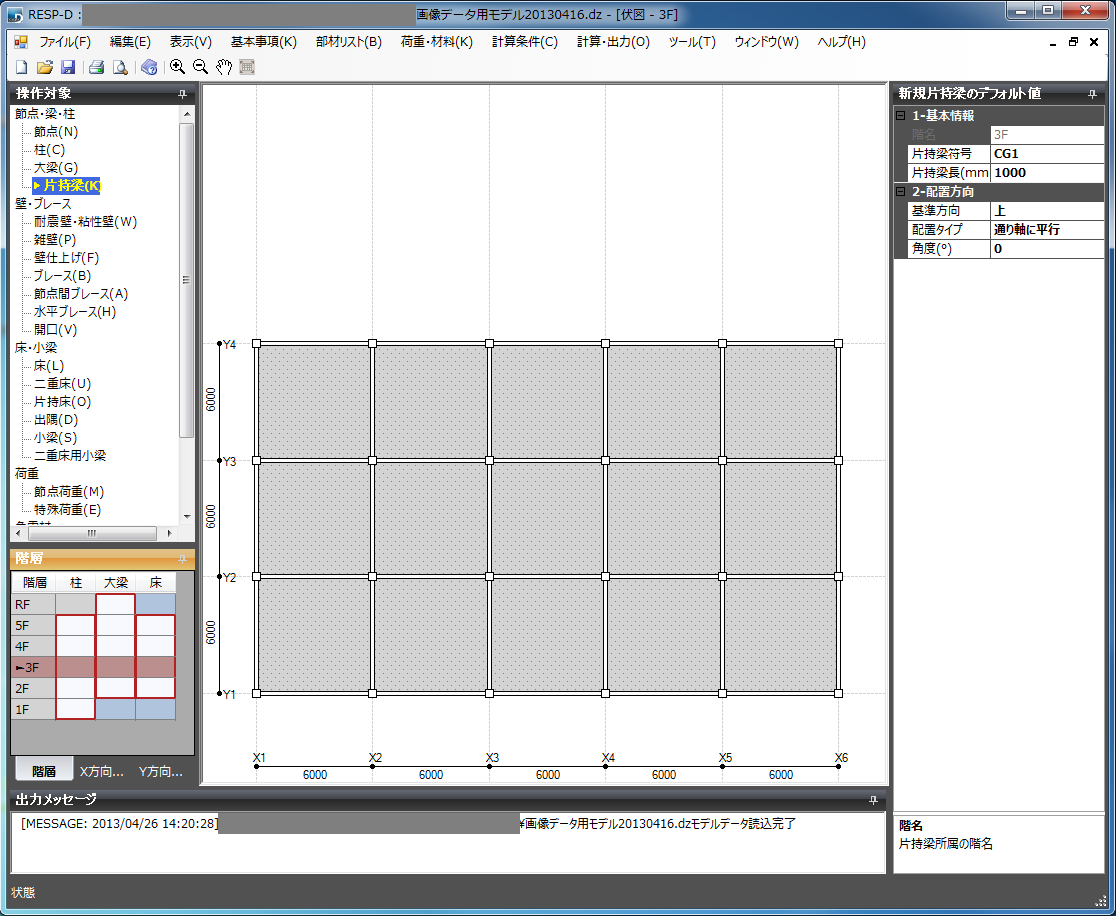

操作対象で「片持梁」を選択します（キー「K」を押すことでも、片持梁に切り替わります）。片持梁は伏図で配置します。画面右側の部材情報のウインドウの「片持梁長」、「基準方向」、「配置タイプ」、「角度(°)」を指定します。 先端の節点は既定では剛床内に含まれます。指定により、剛床解除できます。

基準方向を「上」、「下」、「右」、「左」から選択します。カーソルを合わせた節点から指定した方向に向けて片持梁が配置されます。

配置タイプは「通り軸に平行」または「大梁平行」を選択します。「通り軸から平行」とした場合には、さらに通り軸からの角度を指定することが出来ます。

通り軸からの角度の方向は軸を基準とし、反時計回りです。
