柱

操作対象で「柱」を選択します。
伏図または軸組図をアクティブにし、キー「C」を押すことでも、柱に切り替わります。
伏図・軸組図上で柱が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する柱の基本情報が表示されており、符号・材端条件等が指定できます。
柱が選択されている場合は、選択柱の情報が表示されます。

新規柱詳細

選択柱詳細

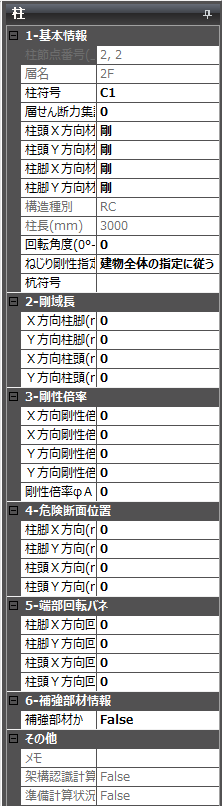

プロパティ

基本情報

・柱符号

断面リストで定義された柱符号、ダンパーリストで定義されたダンパー符号から選択できます。
また、ダミー部材を設定する際は、『DUM』を選択します。

・層せん断力集計床グループ

・材端条件タイプ

「剛」「ピン」「材端ばね」から選択できます。

・回転角度

柱の回転角度を0～180°（反時計回り）で入力できます。

・ねじり剛性指定タイプ

柱符号ごとにねじり剛性の考慮・非考慮を設定します。
「建築全体の設定に従う」とした場合、剛性条件2の設定に従います。

・長期応力負担タイプ

柱符号ごとに長期応力負担タイプを設定します。
「建築全体の設定に従う」とした場合、応力条件1の柱の軸変形の設定に従います。

剛域長

剛域長を直接入力できます。正の値で入力します。
「0」の場合は自動計算された値が採用されます。
自動計算の結果が負となる場合は剛域を「0」とします。

剛性倍率

剛性倍率を直接入力できます。「0」の場合は自動計算された値が採用されます。
※荷重増分解析および振動解析において柱をファイバーモデルとした場合には入力した剛性倍率は適用されません。
X方向剛性倍率 $φI$      ：柱のX方向の曲げ剛性倍率
X方向剛性倍率 $φAS$   ：柱のX方向のせん断剛性倍率
Y方向剛性倍率 $φI$      ：柱のX方向の曲げ剛性倍率
Y方向剛性倍率 $φAS$   ：柱のY方向のせん断剛性倍率
剛性倍率 $φAN$         ：柱の軸剛性倍率
