節点

節点

操作対象で「節点」を選択します。伏図または軸組図をアクティブにし、キー「Ｎ」を押すことでも節点に切り替わります。

節点は、XY軸の交点に生成されます。詳細情報から座標データを変更することで、自由位置を移動することができます。
柱梁等の各部材は節点を介して接続されるため、部材の交点には節点がある必要があります。

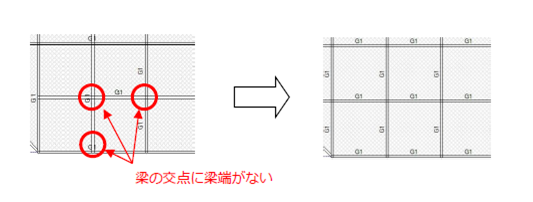

梁と梁が交わる位置に自動的に節点が設けられるわけではありませんので、交点に節点を生成後、部材を接続し配置しなおしてください。
接続していない場合、部材が宙に浮いていることになりますので、ご注意ください。

また、節点は移動や結合を行っても、元の座標軸に属しています。結果の確認の際はご注意ください。

節点(柱)の移動

節点（柱）を移動するには2通りの方法があります。

a) 選択した節点をドラッグして移動する

選択してオレンジ色になった節点を左クリックしたままドラッグすると、節点を任意の位置に移動することが出来ます。

b) 座標入力により移動する

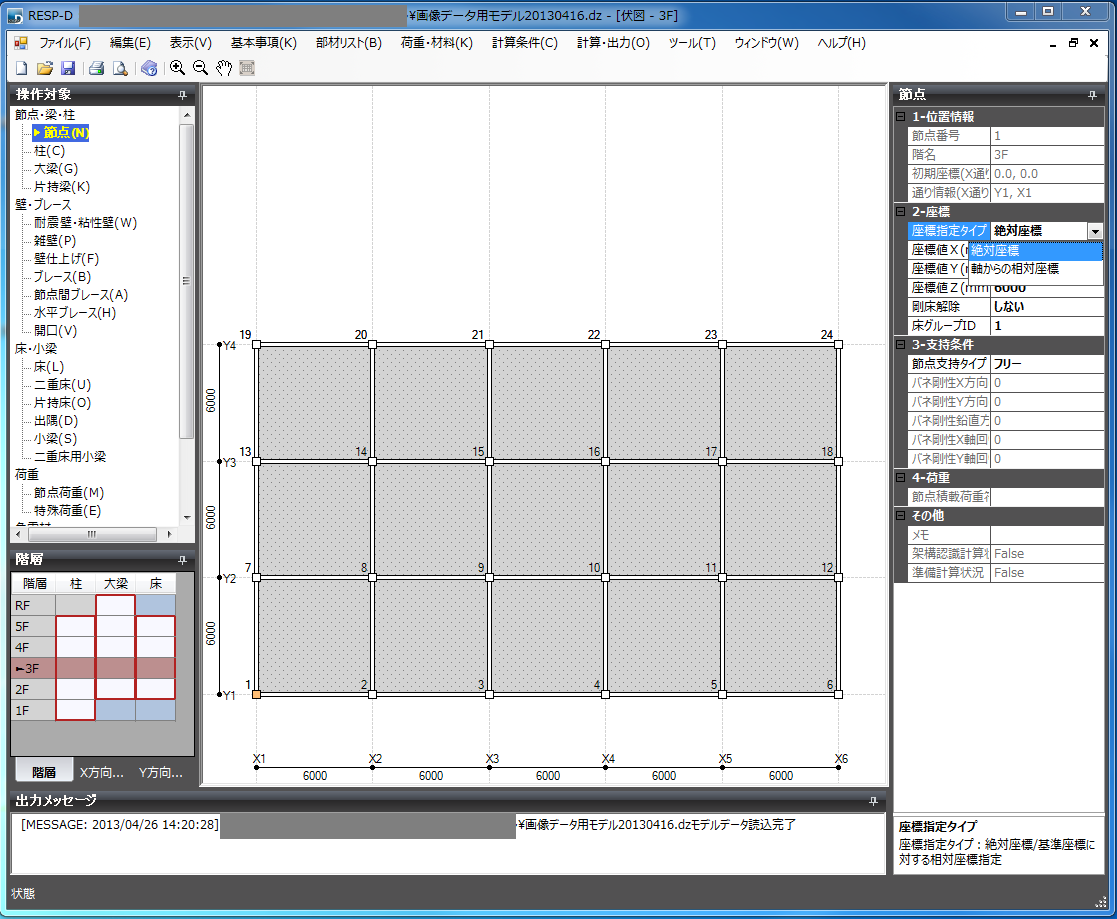

移動したい節点を選択して、画面右側の節点情報のウインドウの座標値X，Y，Zに座標(mm)を直接入力します。

座標指定タイプは「絶対座標」と「軸からの相対座標」があり、プルダウンメニューより選択できます。「絶対座標」では、左下の基準グリッドを原点とした座標を入力します。「軸からの相対座標」では、グリッド上の節点位置からの移動距離を入力します。

節点(柱)の結合

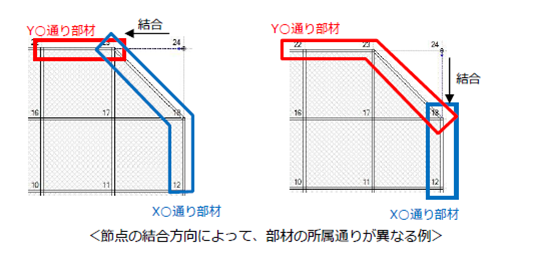

選択した節点を他の節点上にドラッグすることで、節点を結合することが出来ます。

支持条件の変更

支持条件のデフォルトは「ピン」です。支持条件を変更する場合は、変更する節点を選択後、画面右側の詳細情報ウインドウの「節点支持タイプ」をクリックし、プルダウンメニューより支持条件を選択して変更します。

「ばね」を選択した場合は、バネ剛性(バネ剛性X方向、Y方向、鉛直方向、X軸回り、Y軸回り)を直接入力してください。入力を省略した場合は0(フリー)となります。

剛床解除する場合

剛床解除したい節点を選択し、画面右側の詳細情報ウインドウの「剛床解除」をクリックします。プルダウンメニューより剛床解除「する」を選択すると、節点が緑色に変わり、剛床が解除されます。

多剛床の設定を行う場合

多剛床としたい節点を選択し、画面右側の詳細情報ウインドウの「床グループID」をクリックしＩＤを変更します。ＩＤが同一の節点が同一の剛床としてモデル化されます。なお、剛床解除した節点であっても、床グループIDが一致するグループにせん断力が集計されます。床グループIDが"1"の剛床を主剛床とし、それ以外の床グループIDの剛床を副剛床とします。各層において、主剛床は必ず存在する必要があります。（全剛床解除の場合には、層間変位を計算するために適切と思われる節点を1つだけ主剛床として定義することでモデル化できます）

※「剛床ＩＤ」から「床グループID」に名称変更されました。

異なる床グループIDの節点間をつなぐ部材の層せん断力集計

異なる床グループIDをもつ節点間をつなぐ部材の場合、床グループＩＤのうち最大の数値であるグループに集計されます。複雑な剛床の場合、適切なグループに集計されるようにＩＤの設定を考慮する必要があります。なお、各部材の「層せん断力集計床グループ」を設定した場合には、指定した床グループに層せん断力が集計されます。「層せん断力集計床グループ」に「0」が入力されている場合、前述のルールに従い、床グループＩＤのうち最大の数値となるグループに集計されます。

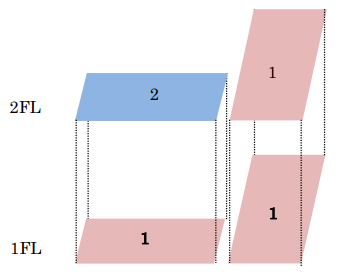

　例えば下図のような場合、1と2を繋ぐ部材は層せん断力集計床グループが2となります。層せん断力集計床グループIDは変更することができます。詳しくは「層せん断力集計指定」をご参照ください。重心および剛心はこの層せん断力集計床グループごとに計算されます。

グルーピング対象

節点のプロパティのうち、グルーピング対象となるパラメータおよびならないパラメータを以下に示します。
