地震荷重

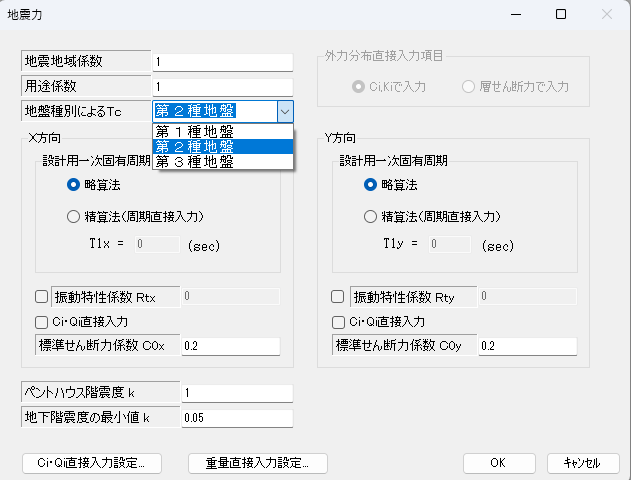

メインメニュー「荷重・材料」→「地震荷重」を選択すると「地震力」ウインドウが立ち上がります。ここでは、地震力算定用のデータを入力します。

「地震地域係数」および「用途係数」を直接入力してください。
「地盤種別による Tc」算定用の地盤種別をプルダウンメニューから選択してください。
「設計用一次固有周期」は、方向別に算定方法を選択できます。「精算法（周期直接入力）」を選択する場合は、固有周期（X 方向の場合は T1x， Y 方向の場合は T1y）を直接入力してください。
「振動特性係数 Rt」は、枠にチェックを入れると X・ Y 方向別に直接入力することも可能です。

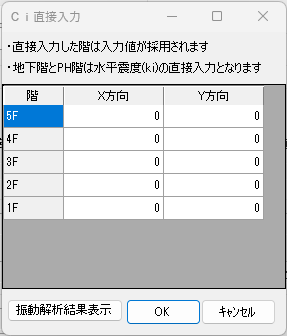

「地震層せん断力係数 Ci」を直接入力する場合は、「Ci 直接入力」の枠にチェックを入れ、「Ci 直接入力設定」のボタンを押してください。ウインドウが開きますので、値を直接入力してください。ここでは、入力がある階のみ入力値を採用し、入力のない階は（Ai 分布による）自動計算値を用います。入力値を消去する場合は、（数字の） 0 を入力してください。地下階とペントハウス階については、水平震度（ki）を直接入力してください。入力がない場合は、「ペントハウス階の水平震度 k」および「地下階震度の最小値 k」の入力値とします。
地震層せん断力係数 Ci」は、「標準せん断力係数 C0x」および「標準せん断力係数 C0y」の入力値を用いて Ai 分布により自動計算します。「標準せん断力係数 C0x」および「標準せん断力係数 C0y」を直接入力してください。
「ペントハウス階の水平震度 k」と「地下階震度の最小値k」直接入力してください。
