床荷重リスト

メインメニュー「荷重・材料」→「床荷重リスト」を選択すると、床荷重表のウインドウが開きます。

初期状態では、符号L1からL13までのデフォルトデータが既に入力されておりますので、必要に応じて編集作業を行ってください。D.L.の各項目の入力方法は以下の２通りから項目に応じて使い分けて入力できます。

なお、「スラブ」の項目は削除できません。これは、スラブの項目が大梁の協力幅と関連するためです。「スラブ」の厚さが0の場合は、協力幅として考慮されるスラブとみなされません。ただし、剛性計算に用いられるスラブ厚は本項目の厚さではなく、「剛性計算条件」で設定する厚さを用います。

【共通事項】

新規符号を挿入する直上の符号を右クリックし、

メニューの「符号追加」をクリックします。

削除する符号を右クリックし、メニューの「符号削除」をクリックします。符号が削除されます。

コピー元の符号を右クリックし、コピーした符号を挿入する直上の符号にカーソルをメニューの「符号コピー」をクリックします。コピーした符号を挿入する直上の符号に合わせ、カーソルをメニューの「符号貼付け」をクリックすると、コピーされた新規符号が追加されます。

追加する行（削除の場合は削除する行）の直上の行が追加(または削除)されます。

行にカーソルを合わせ、メニューの「行追加（または行削除）」をクリックします。

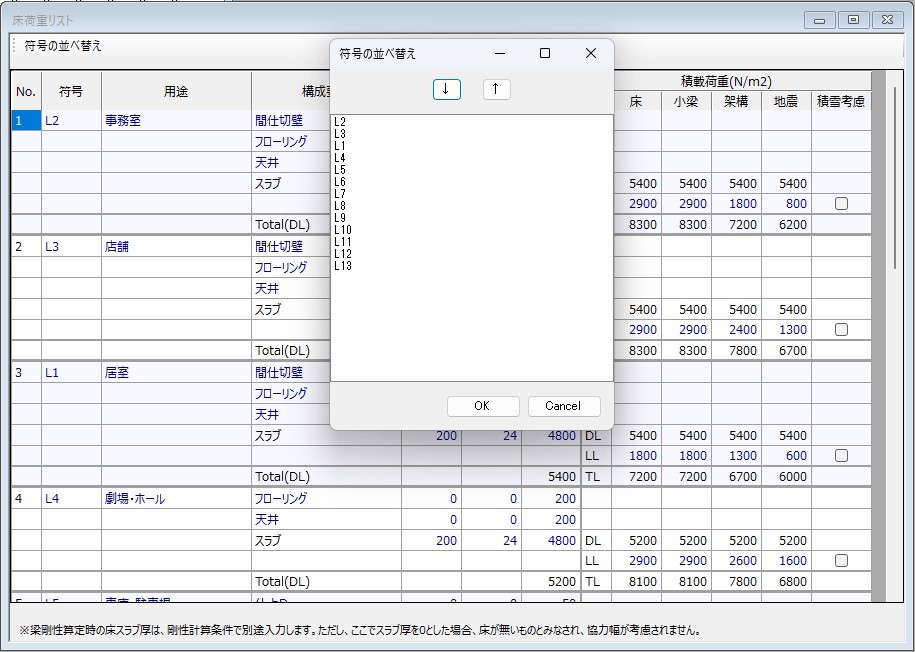

選択した符号を並べ替えます。左上の「符号の並べ替え」をクリックして、並べ替えたい行をクリックします。「↑」「↓」ボタンで並べ替えを行い、「OK」を押すと適用されます。

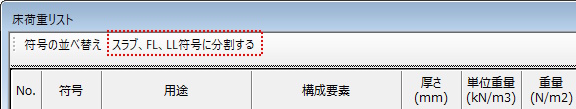

定義済みの床荷重について、以下のボタンをクリックすることで、「スラブ符号」「LL符号」「FL符号」に分割する事ができます。分割後は配置済みの床荷重は全て分割された符号に切り替わります。

構成要素でスラブに設定している「厚さ」、「単位重量」、「重量」を持つ符号を自動生成します。

「厚さ」を入力している符号については「S+“厚さ”+“単位重量”」という符号名になります。「重量」を直接入力している符号については「PerArea+“重量”」という符号名になります。

同じデータについては重複せずに符号が生成されます。

構成要素でスラブ以外に設定している「厚さ」、「単位重量」、「重量」を持つ符号を自動生成します。

「FL + “床荷重リストで定義しているNo”」という符号名になります。

「構成要素名」、「厚さ」、「単位重量」、「重量」が全く同じであったとしても、定義済みの床荷重リストの分だけ符号が生成されます。

積載荷重のLLに設定している値を持つ符号を自動生成します。

「LL + “床荷重リストで定義しているNo”」という符号名になります。

「床」、「小梁」、「架構」、「地震」の入力値が全く同じであったとしても定義済みの床荷重リストの分だけ符号が生成されます。
