雑壁

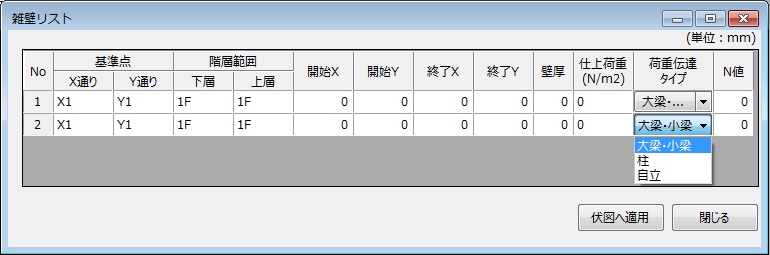

メインメニュー「部材リスト」→「雑壁」を選択し、「雑壁リスト」ウインドウを開きます。

雑壁の配置位置と形状は、基準点からの絶対座標上の距離と壁厚により決まります。基準点は、任意の通り軸の交点とします。「基準点」の「X通り」および「Y通り」のセルに通り軸名を直接入力してください。

雑壁を配置する階層の範囲を設定します。「階層範囲」の「下層」および「上層」のセルに階名を直接入力してください。

雑壁の配置位置と形状を指定します。「開始X」「開始Y」「終了X」「終了Y」に、基準点からの絶対座標上の距離を直接入力してください。また「壁厚」を直接入力してください。

雑壁の仕上げ荷重を直接入力してください。雑壁の仕上げによる重量は以下により算定します。なお、2面仕上げの場合は1面に換算して入力してください。

「仕上げによる重量」＝「意匠階高*1」×「壁長さ(幅)」×「雑壁の仕上げ荷重」

*1 意匠階高は「基本事項1」で入力した値を採用します。

「荷重伝達タイプ」のセルにカーソルを合わせてクリックし、プルダウンメニューから荷重伝達方法を選択してください。

雑壁リストのデータを伏図に反映させる場合は、ウインドウの「伏図へ適用」をクリックしてください。

「節点補正荷重」の操作方法を参照してください。
