S造ブレース
S造ブレース
メインメニュー「部材リスト」→「S造ブレース」を選択し、「ブレースリスト」ウインドウを開きます。ここではブレースの断面リストを作成します。

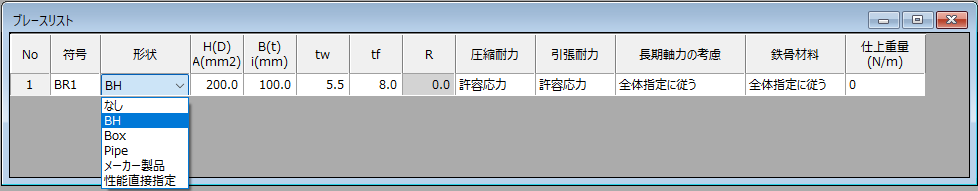

「ブレース断面リスト」 画面
ブレース断面リストの入力項目
| 項目 | 備考 |
|---|---|
| 符号 | 半角英数文字で入力します。 |
| 形状 | 「BH(H形鋼)，Box(角形鋼管)，Pipe(円形鋼管)，メーカー製品，性能直接入力，なし」から選択してください。 |
| H(D), A | BHまたはBoxの場合 : 断面サイズHを直接入力してください。 |
| Pipeの場合 : 断面サイズDを直接入力してください。 | |
| 性能直接入力の場合 : 有効断面積Aを直接入力してください。 | |
| B(t), i | BHまたはBoxの場合 : 断面サイズBを直接入力してください。 |
| Pipeの場合 : 断面サイズtを直接入力してください。 | |
| 性能直接入力の場合 : 断面二次半径iを直接入力してください。 | |
| tw, tf, R | BHまたはBoxの場合 : tw,tf,Rに数値を直接入力してください。Rを設定しない場合は0を入力してください。 |
| Pipeの場合 : 0を直接入力してください。 | |
| 性能直接入力の場合 : 0を直接入力してください。 | |
| 圧縮耐力 | 「許容応力，弾性，耐力ゼロ，終局耐力，安全座屈」から選択してください。耐力ゼロの場合は塑性率を計算しません。 |
| 引張耐力 | 「許容応力，弾性，耐力ゼロ，終局耐力」から選択してください。耐力ゼロの場合は塑性率を計算しません。 |
| 長期軸力の考慮 | ・「全体指定に従う」は、「応力計算条件」で指定したブレース長期軸力の考慮に従います。 |
| ・部材符号ごとに指定する場合は、「長期軸力を負担する、長期軸力を負担させない」を選択してください。 |

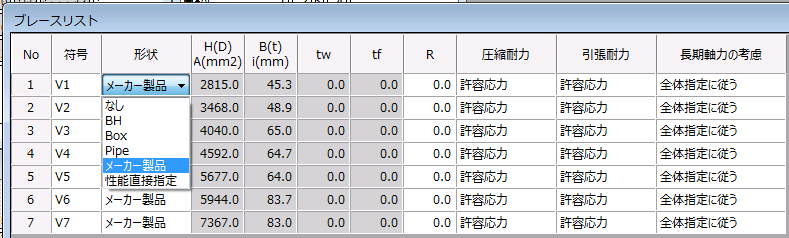

メーカー製品から選択する場合

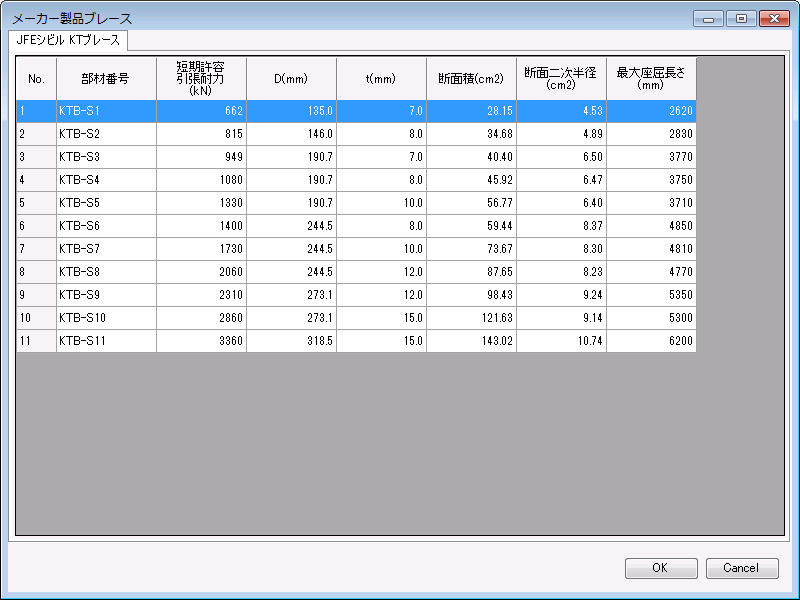

「形状」を「メーカー製品」とした場合、製品選択ウィンドウが表示されます。採用したい製品の行を選択し、OKボタンを押して選択してください。
【現在のラインナップ】
JFEシビル KTブレース
