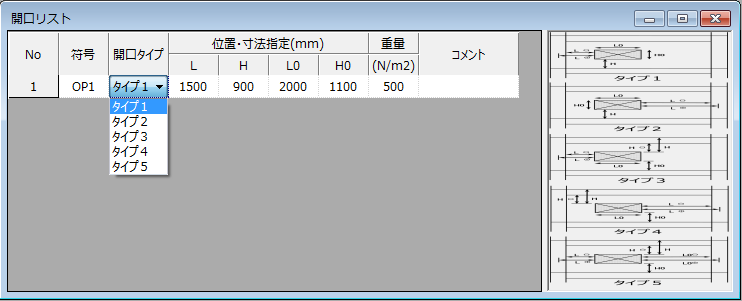

メインメニュー「部材リスト」→「RC造壁開口」を選択し、「開口リスト」ウインドウを開きます。ここでは開口位置、寸法の設定を行います。

新規の符号を追加する場合

ウインドウ内にカーソルを合わせて右クリックするとメニューが表示されますので、「符号追加」を選択してください。最後尾に新規の符号の行が追加されます。

符号を削除する場合

削除する符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号削除」を選択してください。

1つの符号に複数の開口を設定する場合

壁に複数の開口を配置する場合、配置する複数の開口を1つの符号内に設定しておく必要があります。

複数の開口を設定する符号のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号に開口追加」を選択してください。新規の開口の行が最後尾に追加されます。

開口の行を削除する場合は、削除する開口の行のセルにカーソルを合わせて右クリックし、表示されたメニューの「符号から開口削除」を選択してください。

開口タイプの選択、開口位置・寸法の入力

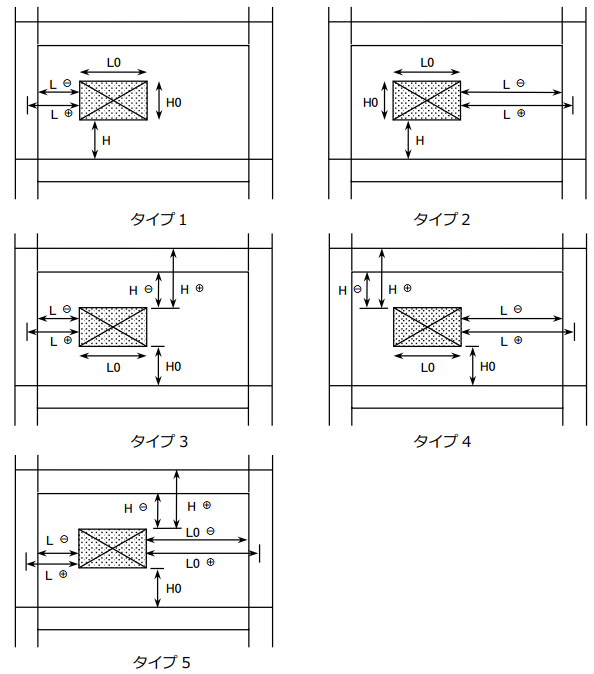

開口の指定タイプを以下の5タイプから選択できます。図中の「+」は正の値、「-」は負の値を入れた場合を示します。開口位置「L」および「H」に(数字の)0を入力した場合は、柱面・梁下端になります。

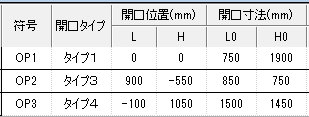

開口の入力例を以下に示します。

※高さ方向の開口位置・寸法は、「建築規模」→「スパン・階高」→「基本事項」で入力した階高を用いて求めてください。

大梁が鉛直方向に傾斜を持つ場合

大梁が鉛直方向に傾斜を持つ場合、各開口位置の基準となる高さは以下のように計算します。

• 上側大梁が傾斜を持つ場合は、低い方の節点位置を基準として梁上端からの寸法を用います。
• 下側大梁が傾斜を持つ場合は、高い方の節点位置を基準として梁上端からの寸法を用います。

開口部の重量

開口部の重量を考慮する場合は、「重量」のセルに数値を直接入力してください。開口部の重量は以下により算定します。

開口部の重量＝「(入力値の)重量」×「開口部の面積」
