S造柱リスト
S造柱リスト
メインメニュー「部材リスト」→「S造柱」を選択し、「鉄骨柱リスト」ウインドウを開きます。符号名、部材サイズ等を直接入力または選択により設定してください。

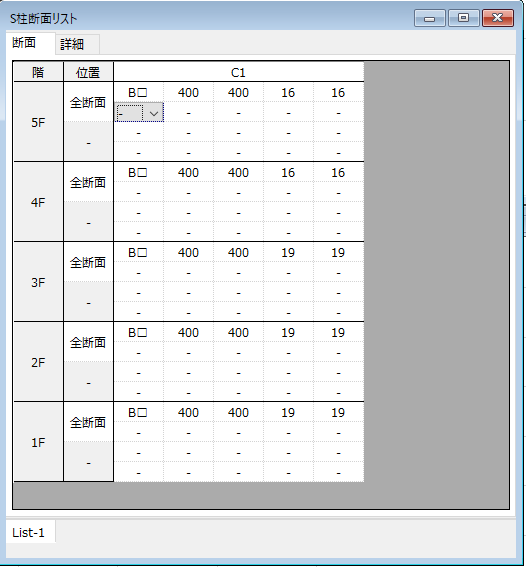

「S 造柱断面リスト」 画面
「S 造柱材料リスト」 画面
S造柱断面リストの入力項目
| 項目 | 備考 |
|---|---|
| 符号 | 半角英数文字で入力します |
| 断面形状*1 | 「HX,HY,BHX,BHY,□,B□,■,B■,○,B○,●,B●,-,同上」から選択してください。 |
| サイズ | 鋼材寸法を入力します。 |
| 位置 | 「全断面」「柱頭・柱脚」から選択してください。 |
*1 断面形状で選択する記号は以下の通りです。
断面形状の記号と部材名
| 記号 | 断面形状 |
|---|---|
| □ | 角形鋼管（規格品） |
| B□ | 角形鋼管（組立品） |
| ○ | 円形鋼管（規格品） |
| B○ | 円形鋼管（組立品） |
| ■ | CFT柱（角形鋼管，規格品） |
| B■ | CFT柱（角形鋼管，組立品） |
| ● | CFT柱（円形鋼管，規格品） |
| B● | CFT柱（円形鋼管，組立品） |
| HX，HY | H形鋼（規格品） |
| BHX，BHY | H形鋼（組立品） |
断面寸法の設定
断面寸法は、以下のとおり直接入力または選択して設定します。
- 角形鋼管（□，B□，■，B■）の場合
(単位:mm)
- H形鋼（HX，HY，BHX，BHY）の場合
(単位:mm)
- 円形鋼管（○，B○，●，B●）の場合
(単位:mm)
規格品の断面形状の設定
断面形状のプルダウンメニューから規格品の記号を選択すると、以下のウインドウが開きますので、任意の断面をクリックしてください。断面リストに選択した断面サイズの値が反映されます。
規格品の部材形状の選択画面

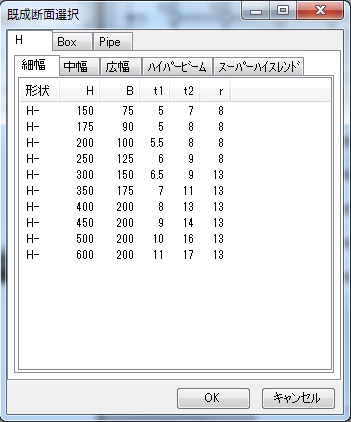

H 形鋼

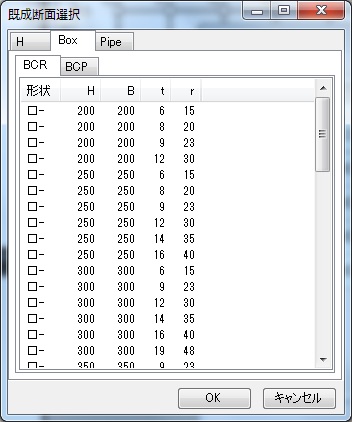

角形鋼管
円形鋼管
