壁リスト

メインメニュー「部材リスト」→「RC造壁」を選択し、「壁リスト」のウインドウを開きます。符号名、断面寸法、配筋等を直接入力または選択により設定してください。

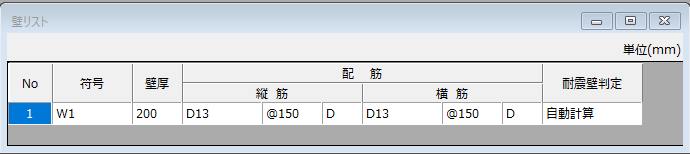

「壁断面リスト」画面

壁断面リストの入力項目

項目	備考
符号	半角英数文字で入力します。
壁厚	壁厚をmmで入力します。
径	径は丸鋼をR、異形鉄筋をDとし、その他は使用材料で設定した径が使用できます。
間隔	鉄筋ピッチをmmで入力します。
S または D	S : シングル配筋、D : ダブル配筋

壁配筋タイプを変更する場合は、DまたはSのセルにカーソルを合わせてクリックし、プルダウンメニューから変更してください。Sはシングル配筋、Dはダブル配筋となります。

また、径は"D10D13"の様に入力することも可能です。

ウインドウ内にカーソルを合わせて右クリックするとメニューが表示されますので、「行新規」を選択してください。行の最後尾に新規の行が追加されます。

削除する符号のセルにカーソルを合わせて右クリックするとメニューが表示されますので、「行削除」を選択してください。

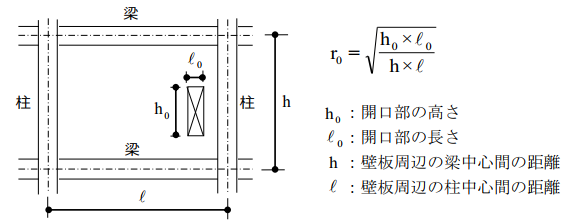

本プログラムでは、フレーム内に壁として配置した部材に対して、1)～3)の条件を全て満たす場合は耐震壁としてモデル化します。なお、壁を配置する際には、RC造またはSRC造の部材に囲まれている必要があります。

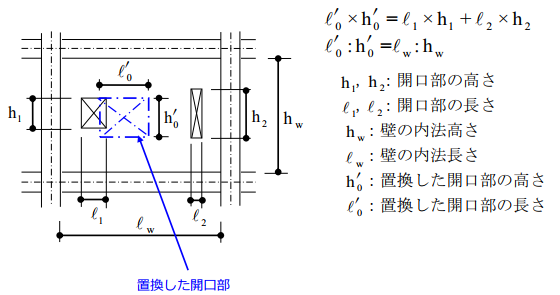

複数の開口部は、計算条件により面積の等価な1つの開口として扱うか包絡開口として扱います。

*1 スリットはモデルに壁を配置する際に個別に設定します（「耐震壁・粘性壁」参照）。
