RC造柱リスト

RC造柱リスト

メインメニュー「部材リスト」→「RC造柱」を選択し、「RC造柱リスト」ウインドウを開きます。断面寸法、配筋を直接入力により設定してください。

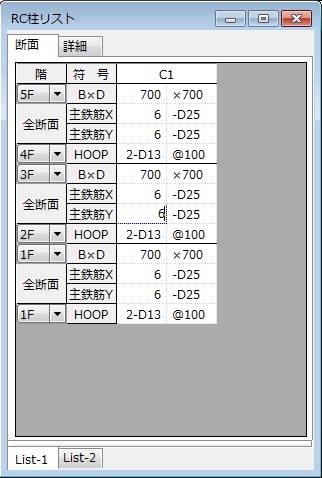

「RC 造柱断面リスト」 画面

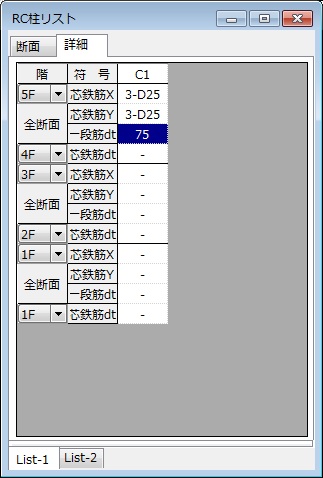

「RC 造柱断面詳細」 画面

RC造柱 断面リストの入力項目

項目備考
符号半角英数文字で入力します。
B×D円形の場合はDを0として入力します。
主筋X 主筋Y径は丸鋼をR、異形鉄筋をDとし、その他は使用材料で設定した径が使用できます。
HOOP径については同上です。HoopをX,Yで変える場合には本数をXY-D○○と並べて表記します。　例　35-D13
位置「全断面」「柱頭・柱脚」から選択

※1　X方向、Y方向で異なる径を指定した場合の扱いは下記のようになります。

  • 断面算定時　　：　方向ごとに指定した径をそのまま採用します。
  • 非線形解析時　：　隅の鉄筋は太径の鉄筋と見なしてファイバーモデルを構成します。

RC 造柱 断面詳細の入力項目

項目備考
芯鉄筋径は丸鋼をR、異形鉄筋をDとし、その他は使用材料で設定した径が使用できます。
1段筋dt未入力の場合、鉄筋使用材料の項目での設定値を採用します。
芯鉄筋dt未入力の場合、短辺柱せいの1/4を採用します。
寄筋なし、X方向、Y方向、XY方向から選択します。

注意事項

  • 「断面リスト」の入力値をクリアする場合は、(数字の)0を入力してください。

  • 断面をクリアする場合（当該符号の部材を当該階で使用しない場合）は、「断面リスト」のBに(数字の)0を入力してください。

  • 円形柱を入力する場合は、「断面リスト」のDに(数字の)0を入力してください。

*「断面詳細」の入力値をクリアする場合は、(半角英数字の)-を入力してください。

  • 構造種別がSRC造の場合、同一部材のRC断面とS断面の符号は同じとしてください。

  • 「断面詳細」で個々に重心位置を指定した場合は、「使用材料」→「鉄筋」で設定した鉄筋重心位置ではなく、こちらの値が採用されます。

入力例

デフォルト値の主筋および芯鉄筋のdtを以下に図示します。

単位：mm

B：900mm

D：900mm

主鉄筋X、主鉄筋Y：7-D25

芯鉄筋X、芯鉄筋Y：3-D25

主筋のdt：75mm（デフォルト値）

芯鉄筋のdt=900/4 =225mm（デフォルト値）

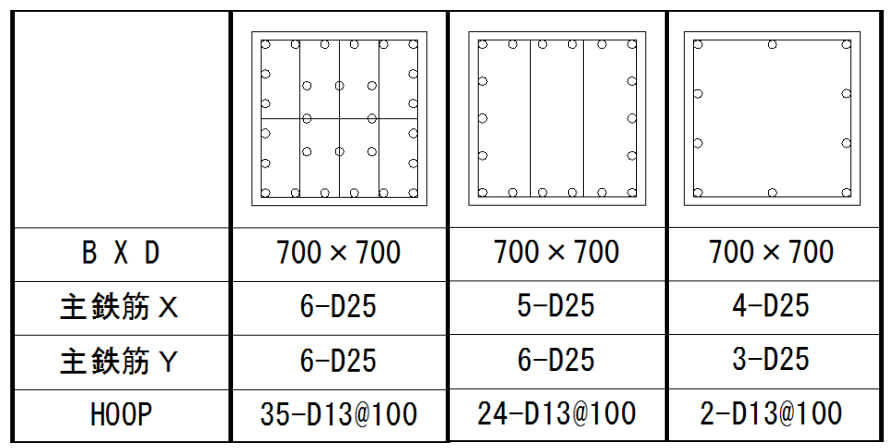

  • RC柱部材断面の入力例を以下に示します。

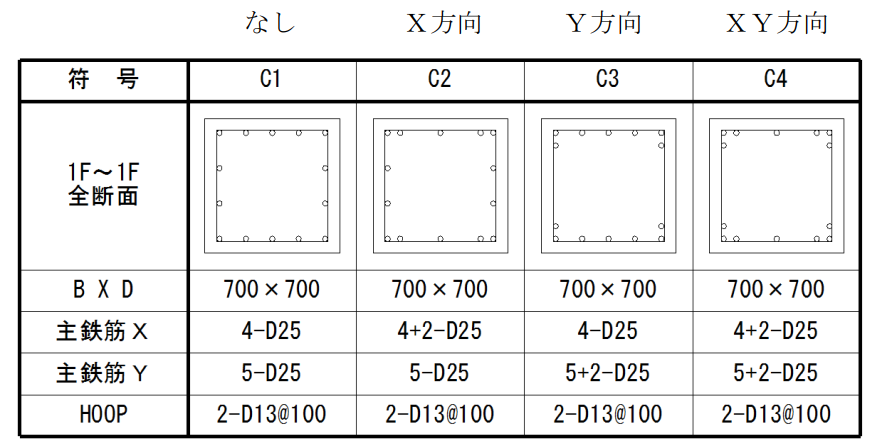

  • 寄筋入力時の断面を以下に図示します
