他モデルの読み込み

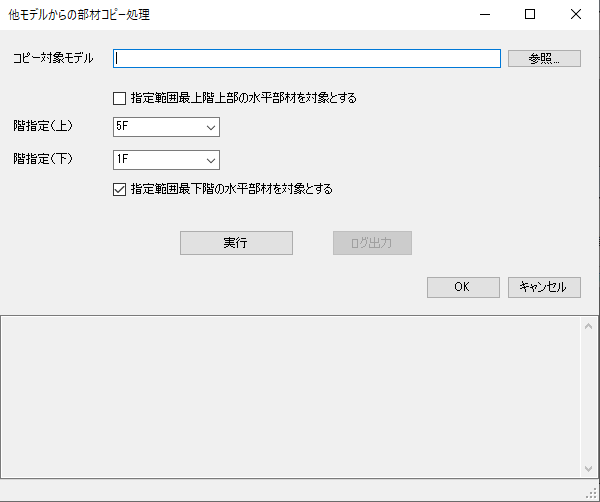

他モデル部材の読み込み

現在開いているモデルデータと別のデータの部材配置情報を部分的に取り込む事ができます。地上階と地下階で分担して作業を行いたい場合などに利用できます。 読み込みに際しては、軸名称を元に読み込みます。軸の数や名称は、読み込み元と読み込み先で完全に一致させておく必要があります。

詳しくは「こちらの記事」をご参照ください。

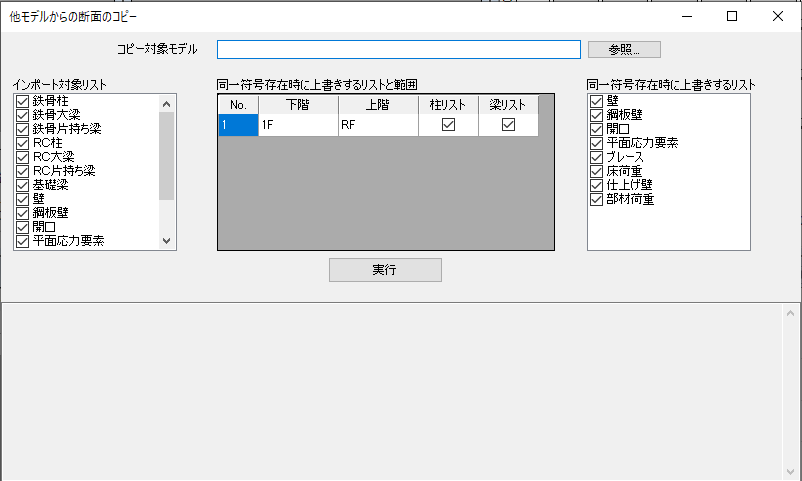

現在開いているモデルデータと別のデータの断面リスト情報を部分的に取り込む事ができます。

インポートするリストを指定して読み込むことができます。

読み込み元に存在する符号が読み込み先に存在しない場合、新規に符号が追加されます。
読み込み元、読み込み先に同一符号が存在する場合は、指定により読み込み元を優先する項目を選択できます。
- 柱、大梁リストの場合は階の範囲で優先範囲を指定できます。
- その他のリストは、リストごとに優先するかどうかを指定できます。
