編集メニュー

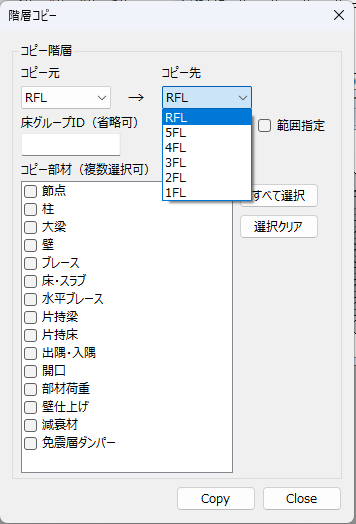

階層コピー

操作手順

1. 「コピー元の階」および「コピー先の階」をプルダウンメニューにて選択してください。このとき、「コピー先の階」と同じグルーピングの部材も同様に変更されます。

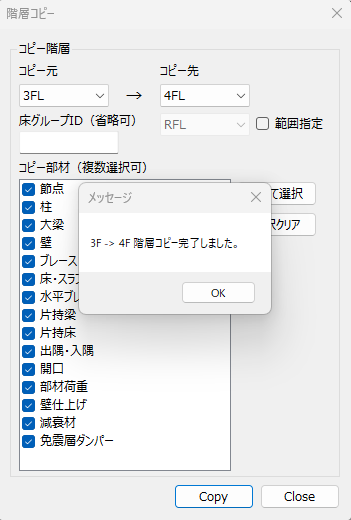

2. コピーする部材にチェックを入れてください。全部材を選択する場合は「すべて選択」ボタンをクリックしてください。また、部材のチェックを全て外す場合は「選択クリア」ボタンを押してください。 入力後に「コピー」ボタンをクリックしてください。正常にコピーできた場合は、以下のウインドウが表示されます。

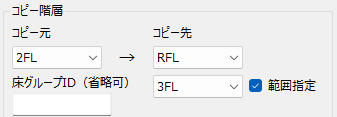

「範囲指定」チェックボックスをオンにした場合は、コピー先の階を範囲選択することができます。

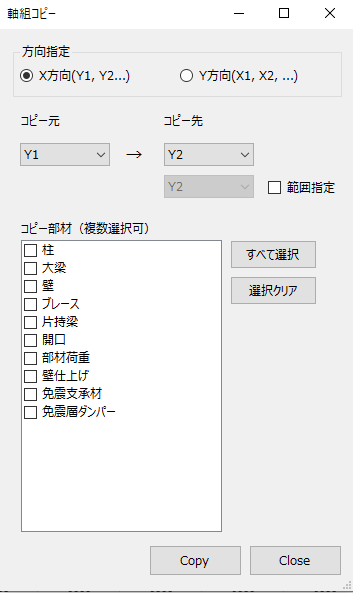

軸組コピー

操作手順

1. 対象としたい方向を選択してください。
2. 「コピー元の軸」および「コピー先の軸」をプルダウンメニューにて選択してください。
3. コピーする部材にチェックを入れてください。全部材を選択する場合は「すべて選択」ボタンをクリックしてください。また、部材のチェックを全て外す場合は「選択クリア」ボタンを押してください。
   入力後に「コピー」ボタンをクリックしてください。正常にコピーできた場合は、以下のウインドウが表示されます。

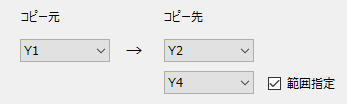

「範囲指定」チェックボックスをオンにした場合は、コピー先の軸を範囲選択することができます。

正常にコピーできた場合は、以下のウインドウが表示されます。

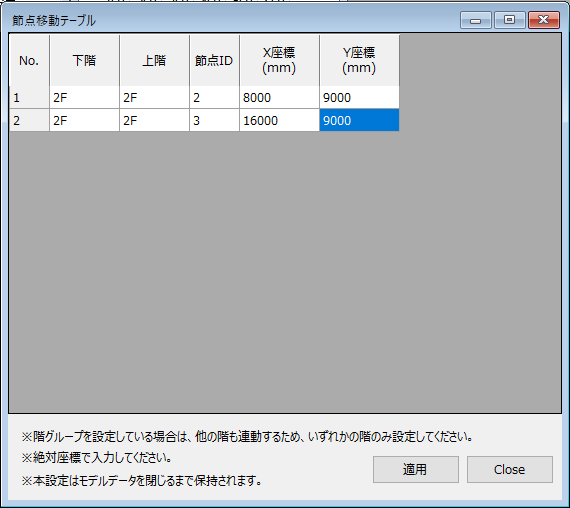

節点移動テーブル

節点を一斉に移動するための編集機能です。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて移動されますので、グループ内の一つの階の位置を指定してください。

詳しくは「こちらの記事」をご参照ください。

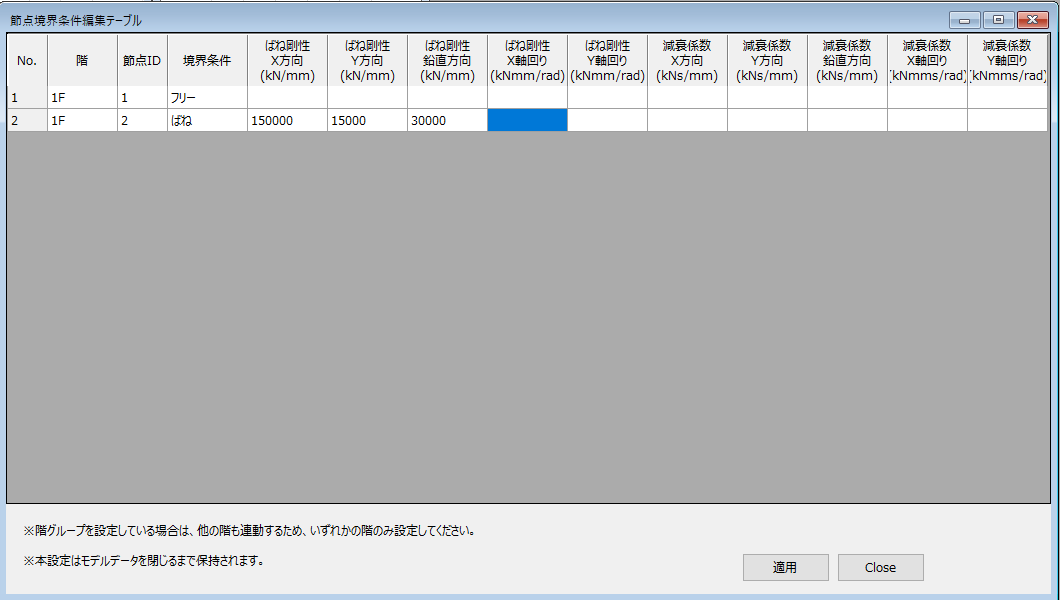

節点境界条件編集テーブル

節点の境界条件を一括で変更するための編集機能です。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

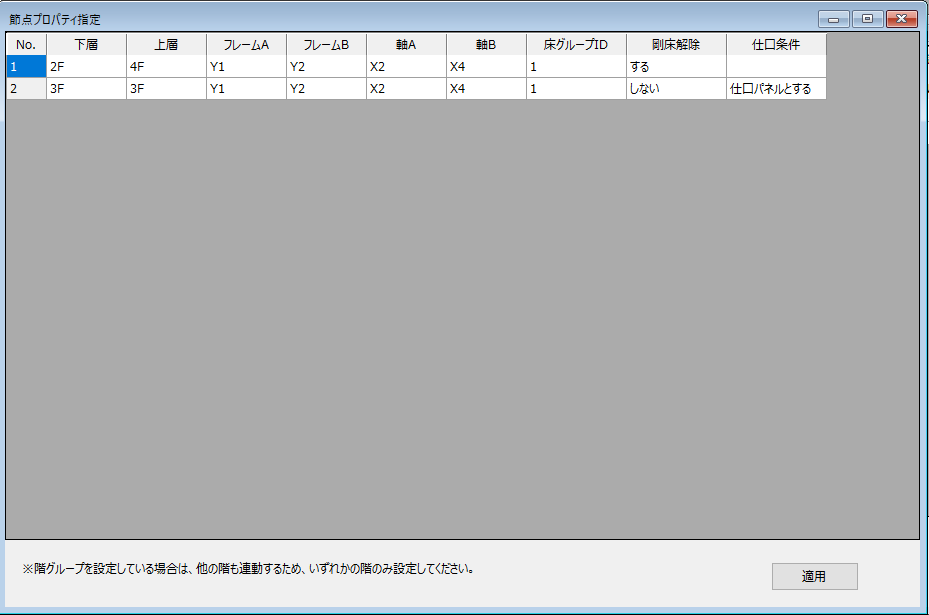

節点プロパティ一括編集テーブル

節点のプロパティを一斉に変更するための編集機能です。 現状では剛床解除、仕口の設定のみ行えます。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

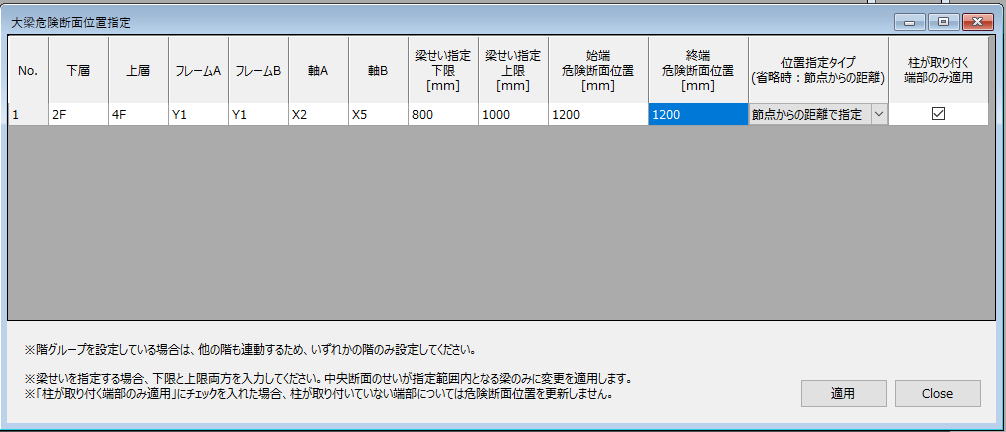

大梁プロパティ一括編集テーブル

大梁のプロパティを一斉に変更するための編集機能です。 現状では危険断面位置のみ設定できます。 入力したデータは保存されませんのでご注意ください。

階グループに属する節点はまとめて設定されますので、グループ内の一つの階の位置を指定してください。

適用する条件として、梁せいの下限・上限、柱が取り付くかどうかによっても設定可否を選択できます。
