基礎梁・基礎フーチング

(1)コンクリート

・ハンチなしの場合： $B×D×L$

・ハンチ付きの場合： $B×D×L+\frac{[(B+B_i)×(D+D_i)]×L_i}{A}+\frac{[(B+B_j)×(D+D_j)]×L_j}{A}$

※寸法のとり方は「大梁」の図を参照のこと。

(2)型枠

型枠面積： $D×L+\frac{(D_i-D×L_i)}{2}+\frac{(D_i-D×L_i)}{2}+B×L+(B_i-B)×L_i+(B_j-B)×L_j$

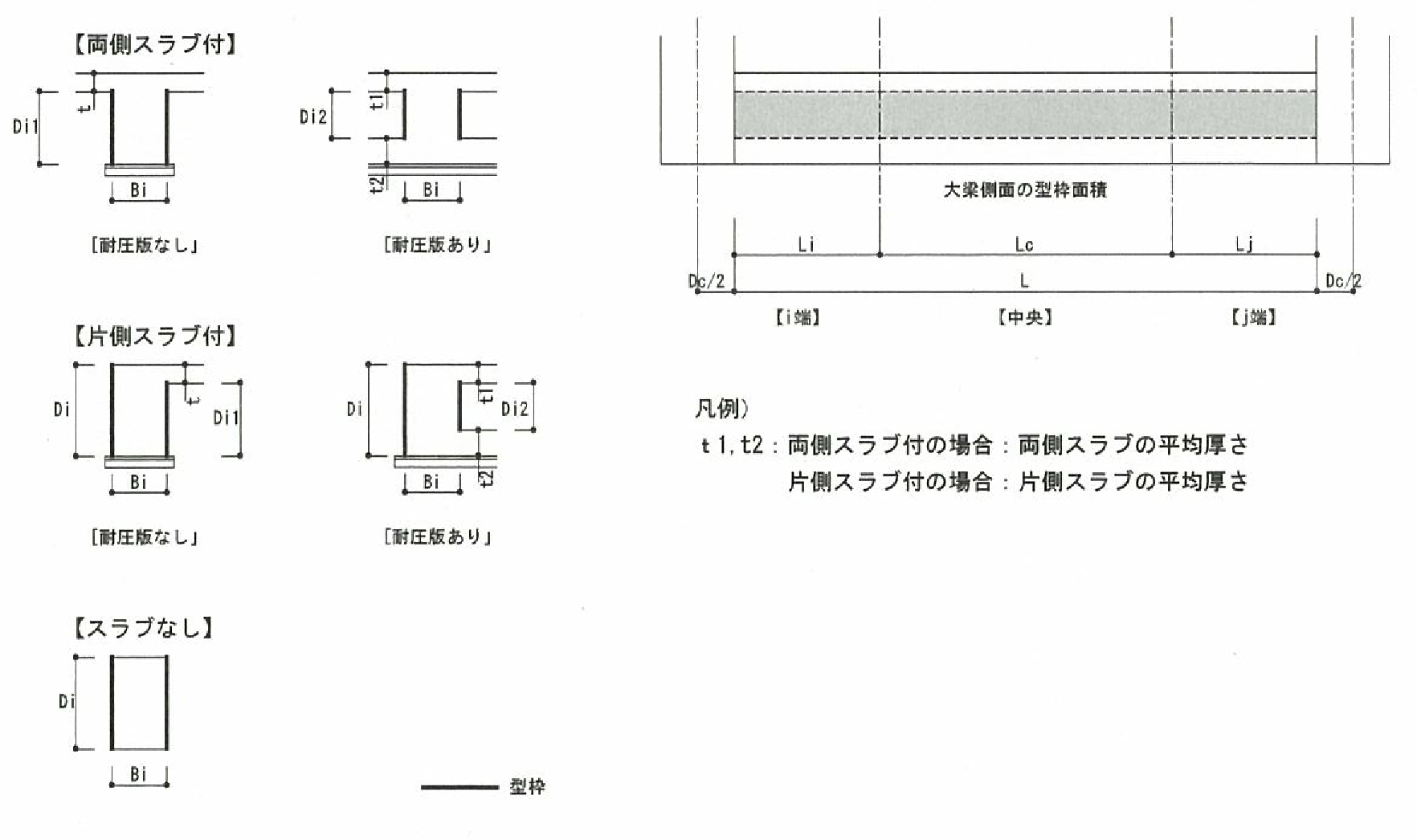

※ $D$, $D_i$, $D_j$については、上図のようにスラブ(2重スラブを指定した場合の耐圧版を含む)の有無により適宜スラブ厚さを控除します。また、片持ちスラブが取り付く場合も一般スラブが取り付く場合と同様に取り扱います。

(3)鉄筋

主筋、スターラップは大梁を参照。

(4)鉄筋継手

基礎梁ごとに0.5個所の継手があるものとみなし、基礎梁の長さ $L$が5.0ｍ以上の場合は5.0ｍごとに0.5個所の継手を加えて計算します。圧接の場合は、継手個所数を集計します。

(5)基礎フーチング

①コンクリート

コンクリート体積： $B×D×h$

②型枠

型枠面積： $2×(B+D)×h+B×D$

③鉄筋

下端筋を $D13@200$と仮定して算定します。鉄筋長さは $B(D)$とし、端部の定着は考慮しません。また、はかま筋(上端筋) $D13@400$で計算します。
