固有値解析

固有値解析

計算方法

「免震層設計条件」で設定された「免震層想定変形」から計算した免震部材の剛性を考慮した固有値解析を行います。また、免震部材を十分に硬くした固有値解析も行います。

出力例

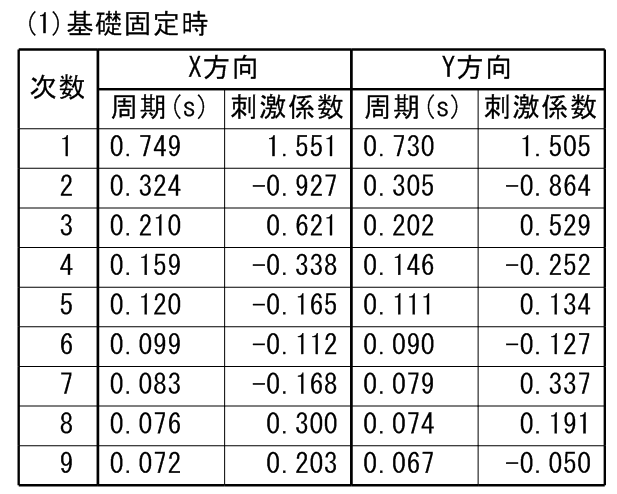

質点系固有値　　

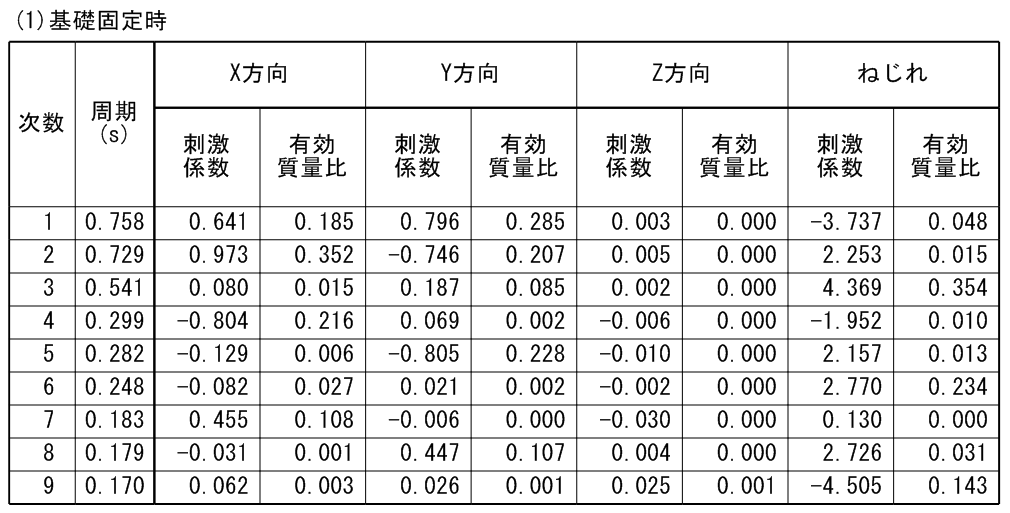

立体固有値　　

免震部材の面圧検定

計算方法

各免震部材の許容面圧に応じて、振動解析結果の面圧が許容値を超えていないかどうかをチェックします。各部材の面圧・歪みは以下とします。指定による静的解析結果を採用することも可能です。

a) 立体振動解析結果

• 面圧 ：
  　　　　・(静的解析結果を用いる場合)1次設計時軸力による免震部材の面圧
  　　　　・(動的解析結果を用いる場合)振動解析結果による免震部材の面圧±上下震度による面圧
  ※水平上下同時入力を行った場合には、上下震度を設定しておくと重複して評価されることに注意が必要です。

• 歪み ：
  　　　　・クライテリア変形時
  　　　　・(動的解析結果を用いる場合)最大応答変形


b) 質点系振動解析結果

• 面圧 ：
  　　　　・1次設計時軸力による免震部材の面圧±上下震度による面圧
  ※OTM低減係数を設定した場合、水平荷重時軸力にOTM低減係数を乗じた値を水平荷重軸力として採用します。

• 歪み ：
  　　　　・クライテリア変形時
  　　　　・(動的解析結果を用いる場合)免震層最大応答変形から計算される歪み

出力例

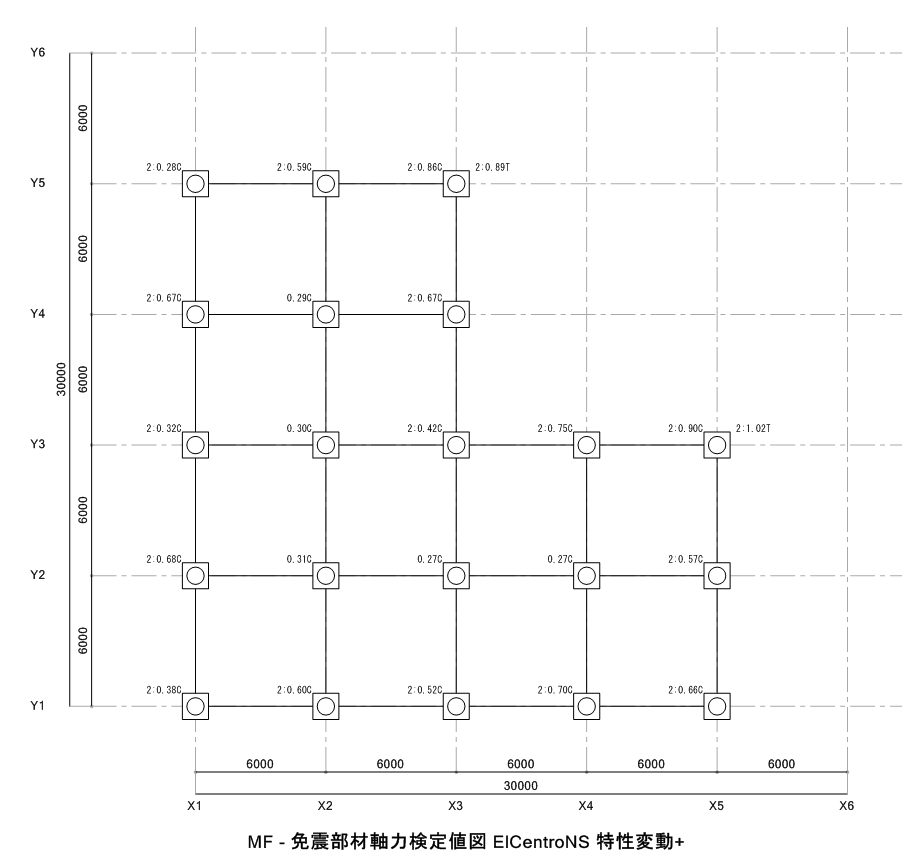

　・検定比図　（発生面圧）/（各ひずみによる許容面圧）

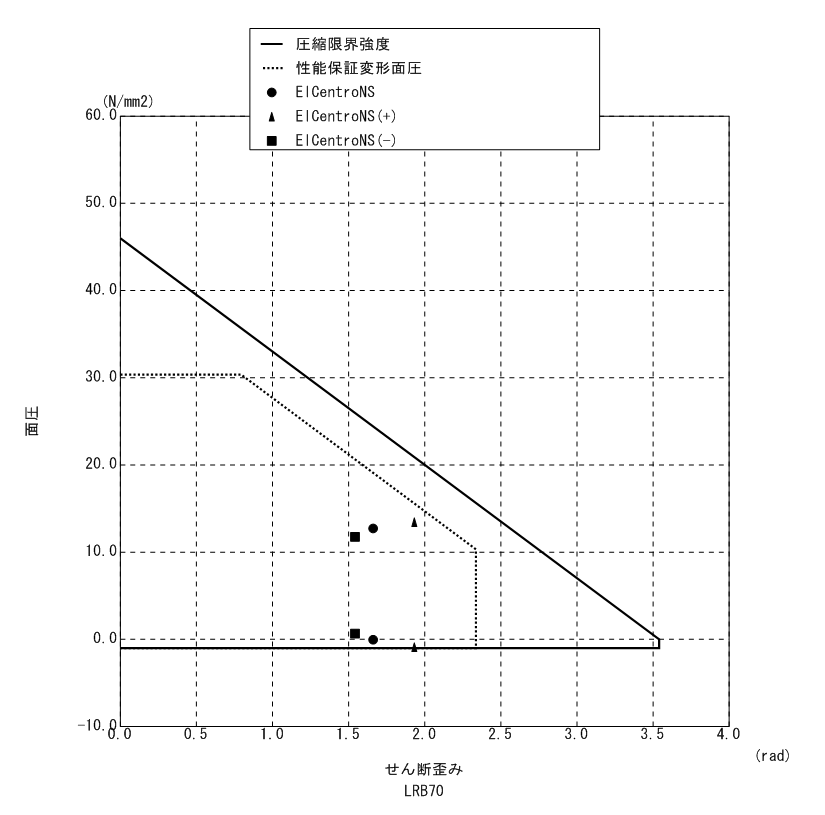

　・部材種類ごとの面圧詳細図
