仕口パネルの計算

剛域・材端ばねとの関連性

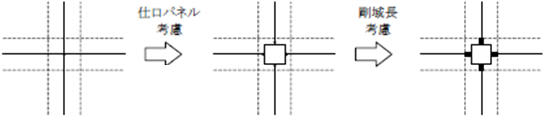

仕口パネルと剛域を同時に設定した場合には、パネルからはみ出した部分を剛域として計算します。ＲＣおよびＳＲＣの場合には剛性条件で仕口パネルを指定した場合、仕口パネルと剛域が自動的に設けられます。また、Ｓで仕口パネルを指定した場合でも、剛域を直接入力した場合には仕口パネルと剛域が設けられます。

また、材端ばね、材端ピンを設定した場合、ピン位置は仕口パネルまたは剛域の長い方の端部に接続します。

RC造・SRC造の仕口パネル

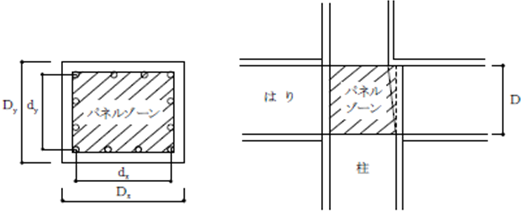

ＲＣあるいはＳＲＣパネルゾーン（接合部）の大きさは下記のように設定されます。

　幅 ：下層階柱の最大端主筋間距離

せい ：取りつく最大せい梁の最外端主筋間距離

S造の仕口パネル

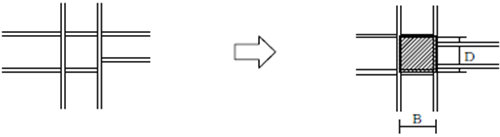

Ｓパネルゾーン（接合部）の大きさは下記のように設定されます。

　幅 ：下層階柱の鉄骨形状幅

せい ：取りつく最大せい梁の鉄骨形状せい

また、パネルゾーンの厚さは柱のウェブ厚とします。ただし、ＢＯＸ柱の場合にはウェブ厚の２倍とします。ＣＦＴの場合、コンクリート断面と鉄骨断面を等価なせん断剛性を持つコンクリート断面として置換して用います。

混合接合部

柱RC,大梁Sのような混合接合部の場合、仕口パネルは考慮せず剛域が考慮されます。

仕口パネルのサイズと諸元

仕口パネルのサイズは以下のように計算されます。
