間柱ダンパーの剛性

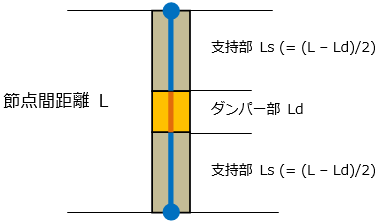

間柱ダンパーは支持部とダンパー部からなる３分割要素としてモデル化されます。支持部、ダンパー部それぞれ異なる剛性として評価します。ダンパー部は製品の特性により、履歴型の非線形特性を有するものとしてモデル化します。支持部の長さは下図のように算出されます。ダンパーの種類により、静的剛性を持つもの、静的剛性を持たないもの、指定により静的剛性を考慮することが可能なものがあります。
| 種別 | 種類 | 静的剛性 |
|---|---|---|
| 履歴型 | 間柱型鋼材ダンパー | あり |
| JFEシビル制振間柱 | あり | |
| 粘性・粘弾性 | オイレス工業粘性制震壁 | 指定により考慮可 |
| 免制振ディバイス粘性制震壁 | なし | |
| 日鉄エンジニアリング | あり | |
| ユニットゴムダンパー | ||
| 住友理工 TRCダンパー | あり | |
| AFTダンパーシステム | なし | |
| JFEシビル間柱型粘弾性ダンパー | 指定により考慮可 | |
| コンステック CSTダンパー | なし | |
| 流体 | オイルダンパー | なし |
日鉄エンジニアリングユニットゴムダンパーの静的弾性剛性
静的弾性解析時の剛性は、以下の式に対しγ=0.1、β=20.0を代入して算出したkuを用います。
a) 等価剛性 keq（kN/mm）
$k_{eq} = G_{eq}\times\frac{s}{d}$$G_{eq}$：等価せん断弾性係数（ $kN/mm^2$）
$G_{eq}$＝ $0.84×γ^{－0.5}$ （ $0.1≦γ≦3.0$）
$γ$：歪み $s$：せん断面積（ $mm^2$） $d$：厚さ（ $mm$）
b) 一次剛性 ku（kN/mm）
$k_u = \beta \times k_{eq}$
住友理工 TRCダンパーの静的剛性
静的弾性解析時の剛性は、以下の式により計算します。
$_0K_2 = 1.57\times\frac{As}{d}\times\beta$$β$: 温度補正係数 (= $e^{-0.017(T-20)}$)
